تفاصيل المنتج:
|
| Display Size: | 27-inch | إضاءة السطح: | 1000 CD/M² (نموذجي) |
|---|---|---|---|
| Resolution: | 3840×2160 (UHD) | واجهة: | 4 حارات EDP 1.4 (5.4 جيجابت في الثانية) |
| نسبة التباين: | 1000:1 (معتاد) | الرقم السري: | 30 دبابيس |
| Viewing Angle: | 89° (CR>10, All Directions) | Mounting: | Vesa Mount Compatible |
| Color Depth: | 1.07 B (8bit+A-FRC) | Color Gamut: | NTSC 90%, sRGB 98% (Typical) |
| Power Supply: | 10V ±1V (Logic), 24V (Backlight) | درجة الحرارة التشغيل.: | 0 ℃ إلى + 50 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | Backlight Lifetime: | 30,000 Hours (L70 @ 25°C) |
| Response Time: | 14ms (GTG Typical) | Compliance: | RoHS, Halogen-Free, REACH |
| إبراز: | شاشة TFT صناعية بدقة 4K,شاشة TFT صناعية UHD,شاشة TFT صناعية عالية السطوع,UHD Industrial TFT Display,High Brightness Industrial TFT Display |
||

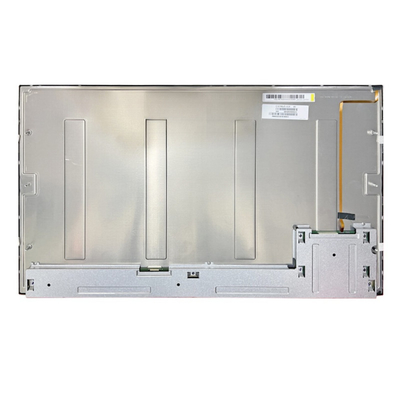

SFTO2700B-7125AN 27 UHD شاشة TFT الصناعية عالية الوضوح للتطبيقات المهنية في أسواق الاتحاد الأوروبي والولايات المتحدة
جهاز SFTO2700B-7125AN هو شاشة TFT ذات دقة عالية فائقة (UHD 4K) ذات 27 بوصة صناعية مصممة للبيئات المطالبة في الولايات المتحدة وأوروبا.مصممة للمهندسين، مصممي الأنظمة، والمهنيين التقنيين، هذا العرض يجمع بين سطوع استثنائي (1000 cd/m2) ، انعكاس منخفض،ودقة اللون الرائدة في الصناعة لتوفير أداء مثالي في الأتمتة الصناعية، التصوير الطبي، الصالات الخارجية، والأنظمة المهنية AV.
دقة 4K UHD (3840 × 2160): يضمن صورًا واضحة للغاية لتطبيقات كثيفة البيانات.
ضوء عالية وتباين: 1000 cd / m2 وضوء ونسبة التباين 1000: 1 للرؤية في أشعة الشمس المباشرة وظروف الضوء الضعيف.
إعادة إنتاج الألوان المتقدمة: عمق لون 10 بت (8 بت + A-FRC) مع نطاق ألوان NTSC 90% و sRGB 98% لمطابقة الألوان الدقيقة في عمليات التصميم والمحاكاة والتفتيش.
طلاء منخفض الانعكاس: يقلل من الوهج للعمل السلس في البيئات المشرقة.
زوايا مشاهدة واسعة (178 درجة): يحافظ على جودة الصورة ثابتة حتى في الزوايا الشديدة.
متانة الصناعية: تعمل بشكل موثوق في درجات الحرارة التي تتراوح من -20 درجة مئوية إلى +70 درجة مئوية.
الامتثال لمعايير الاتحاد الأوروبي والولايات المتحدة: شهادات RoHS و REACH و CE و FCC و IP65 لللوح الأمامي للتنفيذ العالمي.
واجهة: eDP 4-قناة (نوع التحول) ، 5.4 Gbps معدل الرابط لنقل البيانات عالية السرعة.
هيكل البكسل: a-Si TFT مصفوفة نشطة مع ترتيب الرقمي RGB شريط البكسل.
الإضاءة الخلفية: مصباح LED مضيء على الحافة لإضاءة موحدة وكفاءة الطاقة.
التثبيت: متوافق مع VESA (200 × 200 مم) للاندماج المرن في الحجرات الصناعية.
مصممة للاستخدام المهني: مثالية للرؤية الآلية ، لوحة التحكم ، والعلامات الرقمية في البيئات القاسية.
الامتثال العالمي: شهادة مسبقة لأسواق الاتحاد الأوروبي (CE ، RoHS) والولايات المتحدة (FCC) لتبسيط المشتريات.
موثوقية وطول العمر: تم اختبارها بدقة لمدة 50،000 + ساعة من التشغيل (عادة).
التطبيقات المستهدفة:
أنظمة الأتمتة الصناعية و HMI
الإشارات الرقمية الخارجية والمراكز
معدات التصوير والتشخيص الطبية
لوحات تحكم للسيارات والطيران
جدران الفيديو المهنية وأنظمة المحاكاة
جاهز لدمج SFTO2700B-7125AN في مشروعك القادم؟ اتصل بفريق الهندسة لدينا للحصول على أوراق البيانات، ملفات CAD، أو طلبات العينات.دعمنا في الاتحاد الأوروبي / الولايات المتحدة يضمن الامتثال السلس والإرشاد الفني لطلبك.
الأبعاد الميكانيكية
| المعلم | المواصفات | الوحدة |
| المنطقة النشطة | 596.736 ((H) × 335.664 ((V) | ملم |
| عدد البكسلات | 3840 ((H) × 2160 ((V) | البكسلات |
| مساحة البكسل | 0.1554 ((H) × 0.1554 ((V) | ملم |
| ترتيب البكسلات | RGB الشريط الرأسي | |
| عمق اللون | 1.07 B ((8bit+A-FRC) | الألوان |
| وضع العرض | عادةً أسود | |
| المخطط الأبعاد | 630.0 ((H) × 368.2 ((V) × 20.98 ((عمق) | ملم |
| الوزن | 3340 ((نموذجي) | g |
| عرض البيزل (L/R/U/D) | 13.71/13.71/13.74/13.74 | ملم |
| معالجة السطح | الضباب 25 ٪، 3H | |
| إضاءة خلفية | الجانب الطويل، نوع شريط إضاءة 2LED |
المواصفات الكهربائية
| المعلم | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| تشغيل الكهرباء | VDD | 9 | 10.0 | 11 | V |
| تيار إمدادات الطاقة | DD | - | 460 | 900 | |
| التيار الداخلي | إيروش | - | 2.0 | 3.0 | |
| الجهد المسموح به في المدخل | VRF | - | - | 400 | |
|
المدخلات المختلفة عالية المستوى عتبة الجهد |
فيروس نقص المناعة |
- |
- |
+100 | |
|
المدخلات التفاضلية منخفضة المستوى عتبة الجهد |
VIL | -100 |
- |
mV | |
| الجهد المدخل التفاضلي | فيديو |
100 |
- | 600 | mV |
| الجهد المشترك للطاقة الدخلية | Vcm |
0 |
2 | ||
|
استهلاك الطاقة |
PD | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| Pمجموع | - | 59.6 | - | W | |
مواصفات وحدة الضوء الخلفي
| المعلم | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| تشغيل الجهد الداخلي لشرطة الضوء LED لكل دبوس مدخل | رقم VPIN | 33.6 | 37.2 | 39.6 | V |
|
التيار الدخالي للشريط الضوئي LED لكل دبوس إدخال |
رقم IPIN |
- |
110 |
mA |
|
| استهلاك الطاقة LED | PBL | - |
55 |
58 | W |
| مدة حياة المصابيح |
- |
30,000 |
- |
الساعات | |
المواصفات البصرية للوحدة LCD
| المعلم | الرمز | الحالة | دقيقة. | النوع | (ماكس) | الوحدة | ||
|
نطاق زاوية المشاهدة |
الأفقية |
Θ3 |
|
85 |
89 | - | دج. | |
| Θ9 | 85 | 89 | - | دج. | ||||
|
عمودي |
Θ12 | 85 | 89 | - | دج. | |||
| Θ6 | 85 | 89 | - | دج. | ||||
| نسبة التباين في الضوء | CR |
Θ = 0. (الوسط) عادي المشاهدة الزاوية |
700 | 1000 | ||||
| ضوء الأبيض | 800 | 1000 | - | cd/m2 | ||||
| توحيد ضوء الأبيض | 80 | 85 | % | |||||
|
إنتاج الألوان |
|
|
0.283 | 0.313 | 0.343 | - | ||
| (وي) | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| (راي) | 0.269 | 0.299 | 0.329 | - | ||||
|
أخضر |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| جيه | 0.649 | 0.679 | 0.709 | - | ||||
|
الأزرق |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| بواسطة | 0.029 | 0.059 | 0.089 | - | ||||
|
وقت الاستجابة |
GTG | Tg | 14 | 20 | ms | |||
| الحديث المتقاطع | التصوير المقطعي | - | - | 2.0 | % | |||
تعريف الدبوس
| رقم العلامة | الرمز | الوظيفة |
| 1 | VDD | إمدادات الطاقة (10.0 فولت) |
| 2 | VDD | إمدادات الطاقة (10.0 فولت) |
| 3 | VDD | إمدادات الطاقة (10.0 فولت) |
| 4 | VDD | إمدادات الطاقة (10.0 فولت) |
| 5 | VDD | إمدادات الطاقة (10.0 فولت) |
| 6 | الـ GND | الأرض |
| 7 | الـ GND | الأرض |
| 8 | NC |
SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | الـ GND | الـ GND |
| 11 | HPD | إشارة الكشف عن الشاشة الساخنة |
| 12 | الـ GND | الأرض |
| 13 | DAUXN | إشارة سلبية للمساعدة |
| 14 | DAUXP | إشارة إيجابية للمساعدة |
| 15 | الـ GND | الأرض |
| 16 | DRX0P 9 | إشارة إيجابية لشارع eDP0 |
| 17 | DRX0N | إشارة سلبية لشارع eDP0 |
| 18 | الـ GND | الأرض |
| 19 | DRX1P | إشارة إيجابية لشارع eDP1 |
| 20 |
DRX1N |
إشارة سلبية لشارع eDP1 |
|
21 |
الـ GND | الأرض |
| 22 | GRX2P | إشارة إيجابية لشارع eDP 2 |
| 23 | DRX2N | إشارة سلبية لشارع eDP 2 |
| 24 | الـ GND | الأرض |
| 25 | DRX3P | إشارة إيجابية لشارع eDP3 |
| 26 | DRX3N | إشارة سلبية لشارع eDP3 |
| 27 | الـ GND | الأرض |
| 28 | الـ GND | الأرض |
| 29 | NC | لا يوجد اتصال |
| 30 | BIST | وظيفة BIST |
