| الكلمات الرئيسية: | 13.3 بوصة PCAP TFT الوحدة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| واجهة LCD: | EDP | إضاءة السطح: | 1000 شمعة / م 2 |
| شاشة لمسة: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) | واجهة CTP: | USB |
| المنطقة النشطة: | 293.76 × 165.24 (مم) | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 13وحدة LCD TFT من 3 بوصات,وحدة LCD HD TFT,1920x1080 TFT وحدات LCD,HD TFT LCD Module,1920x1080 TFT LCD Module |
||
** تنزيل ورقة البيانات **
مواصفات SFTO1330XC-7119A10CT.pdf

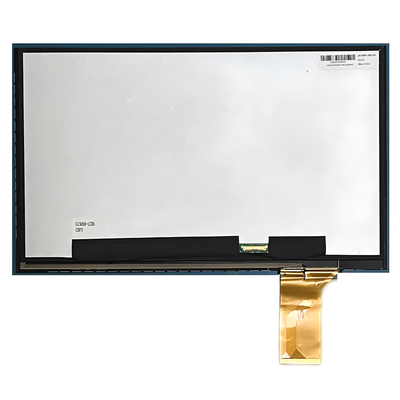

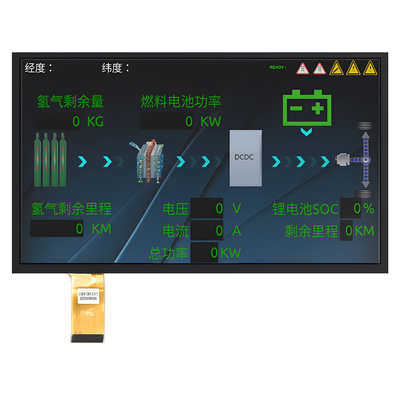

شاشة eDP TFT مقاس 13.3 بوصة مزودة بـ OCA PCAP وصف المنتج
SFTO1330XC-7119A10CT عبارة عن وحدة عرض TFT LCD عالية الدقة مقاس 13.3 بوصة تتميز بدقة تبلغ 1920 × 1080 بكسل ووظيفة اللمس PCAP. تتميز وحدة العرض TFT LCD ذات الدقة العالية هذه ببرنامج تشغيل TC2055G مدمج IC وتدعم واجهة eDP. بأبعاد محيطية تبلغ 307.55 × 185.62 × 4.58 ملم (مع اللمس) وحجم منطقة نشطة يبلغ 293.76 × 165.24 ملم، فإنه يستخدم تقنية IPS لتقديم زاوية عرض أوسع تبلغ 80 درجة في جميع الاتجاهات (يسار: 80 / يمين: 80 / أعلى: 80 / أسفل: 80).
بفضل نسبة التباين العالية التي تبلغ 1000:1 (القيمة النموذجية) والسطوع الذي يصل إلى 1000 شمعة في المتر المربع (القيمة النموذجية)، يضمن هذا الطراز الحصول على مرئيات حية وواضحة، مما يعزز تجربة المستخدم. بالإضافة إلى ذلك، تعتمد الوحدة لوحة لمس سعوية مسقطة (PCAP) مع ILI2511 IC، والتي تدعم واجهات USB وI2C و10 نقاط لمس، مما يزيد من سهولة الاستخدام والوظائف.
تعمل هذه الوحدة ضمن نطاق جهد كهربائي يتراوح من 3.0 فولت إلى 3.6 فولت (القيمة النموذجية: 3.3 فولت)، وقد تم تصميمها لتحمل الظروف البيئية المختلفة. تتراوح درجة حرارة التشغيل من -10 درجة مئوية إلى +60 درجة مئوية، بينما تمتد درجة حرارة التخزين من -20 درجة مئوية إلى +60 درجة مئوية، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات. من الآلات والمعدات الصناعية إلى أنظمة HMI (واجهة الإنسان والآلة)، ومحطات POS (نقطة البيع)، وأنظمة البيع الخارجية، توفر وحدة العرض TFT LCD عالية الدقة هذه أداءً وموثوقية ممتازين.
|
صفات |
مقاس | 13.3 بوصة |
| دقة | 1920 (أفقيًا) × 1080 (عموديًا) | |
| واجهة | eDP1.2/2.7 جيجابت في الثانية/2 حارة | |
| نوع الاتصال | 20455-030E-76 (آي-بيكس) | |
| عمق اللون | 16.7 م | |
| نوع التكنولوجيا | أ-سي | |
| عرض المواصفات. خطوة البكسل (مم) | 0.153 × 0.153 | |
| تكوين البكسل | شريط عمودي RGB | |
| وضع العرض | عادة أسود | |
| TP سائق إيك | ILI2511 | |
| المعالجة السطحية لشاشات الكريستال السائل | طلاء مضاد للوهج :(3H) | |
| عرض الاتجاه | U/D/L/R:85/85/85/85 | |
| نسبة التباين | 250 (نموذجيًا) | |
| التدرج اللوني | 72% | |
| النصوع (سد / م 2) | 1000 (نموذجي) | |
| استهلاك الطاقة |
شاشة LCD: 1.8 (عرض) (كحد أقصى) (نمط أبيض) |
|
| أرقام الصمام | 50 المصابيح | |
| الوزن (ز) | - | |
|
ميكانيكية |
المخطط التفصيلي (العرض × الارتفاع × العمق) (مم) | 307.55 × 185.62 × 7.25 ملم |
| منطقة عرض عدسة TP (مم) | - | |
| LCM (العرض × الارتفاع × العمق) (مم) | 305.19 × 177.69 × 2.58 ملم | |
| منطقة LCD النشطة (مم) | 293.76 × 165.24 | |
| مع/بدون TSP | مع ملعقة شاي |
شاشة eDP TFT مقاس 13.3 بوصة مع رسم منتج OCA PCAP
عرض تعريف الدبوس
|
صالة |
رمز |
وظائف |
|
|
1 |
نورث كارولاينا |
لا يوجد اتصال |
|
|
2 |
ح-GND |
أرضي |
|
|
3 |
لان1 ن |
تكملة رابط الإشارة _Lane1 |
|
|
4 |
لان1 ص |
رابط الإشارة الحقيقية _Lane1 |
|
|
5 |
ح-GND |
أرضي |
|
|
6 |
LAN0_N |
تكملة رابط الإشارة _Lane0 |
|
|
7 |
LAN0_P |
رابط الإشارة الحقيقية _Lane0 |
|
|
8 |
ح-GND |
||
|
9 |
أوكسب |
رابط الإشارة الحقيقية _القناة المساعدة |
|
|
10 |
أوكسن |
||
|
11 |
ح-GND |
أرضي |
|
|
12 |
LCD_VCC |
مصدر الطاقة، 3.3 فولت (النوع) |
|
|
13 |
LCD_VCC |
مصدر الطاقة، 3.3 فولت (النوع) |
|
|
14 |
بيست |
تمكين الاختبار الذاتي للوحة |
|
|
15 |
ح_GND |
أرضي |
|
|
16 |
ح_GND |
أرضي |
|
|
17 |
HPD |
دبوس إشارة HPD (كشف التوصيل الساخن). |
|
|
18 |
BL_GND |
أرض عالية السرعة |
|
|
19 |
BL_GND |
أرض عالية السرعة |
|
|
20 |
BL_GND |
أرض عالية السرعة |
|
|
21 |
BL_GND |
أرض عالية السرعة |
|
|
22 |
بي إل إن |
الإضاءة الخلفية تشغيل/إيقاف دبوس التحكم |
|
|
23 |
بي ال بي دبليو ام |
الضوء الخلفي يعتم PWM |
|
|
24 |
نورث كارولاينا |
لا يوجد اتصال |
|
|
25 |
نورث كارولاينا |
لا يوجد اتصال |
|
|
26 |
بي ال بي دبليو آر |
قوة الإضاءة الخلفية |
|
|
27 |
بي ال بي دبليو آر |
قوة الإضاءة الخلفية |
|
|
28 |
بي ال بي دبليو آر |
قوة الإضاءة الخلفية |
|
|
29 |
بي ال بي دبليو آر |
قوة الإضاءة الخلفية |
|
|
30 |
نورث كارولاينا |
لا يوجد اتصال |
|
المواصفات الكهربائية
|
المعلمة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
ملاحظات |
|
|
سطوع السطح |
800 | 1000 | قرص مضغوط/م2 | |||
|
جهد إمداد الطاقة |
VDD |
3.0 |
3.3 |
V |
ملاحظة 1 |
|
|
المسموح به المدخلات تموج الجهد |
VRF |
- |
- |
100 |
بالسيارات |
عند VDD = 3.3V |
|
التيار الكهربائي |
الاتصال الدولي المباشر |
- |
- |
أماه |
ملاحظة1 |
|
|
جهد الإدخال التفاضلي |
فيد |
- |
1320 |
بالسيارات |
||
|
استهلاك الطاقة |
0.9 |
|
دبليو |
ملاحظة1 |
||
|
- |
4 |
- |
دبليو |
ملاحظة2 |
||
|
- |
4.9 |
- |
دبليو |
|||
المواصفات البصرية
| أغراض | رمز | حالة | تحديد | وحدة | |||
| دقيقة. | اكتب. | الأعلى. | |||||
| نسبة التباين | سي آر |
س = 0 درجة |
700 | 1000 | |||
| الإنارة البيضاء | YLI | 1000 | قرص مضغوط/م² | ||||
| وقت الاستجابة | تر+تف | 30 | 35 | آنسة | |||
|
اللونية |
أحمر | XR | (0.642) | ||||
| ريال | (0.333) | ||||||
| أخضر | اكس جي | (0.301) | |||||
| YG | (0.621) | ||||||
| أزرق | إكس بي | (0.153) | |||||
| واي بي | (0.055) | ||||||
| أبيض | Xw | (0.313) | |||||
| يو | (0.329) | ||||||
|
زاوية المشاهدة |
هور. | ①1(الساعة 3) |
مركز CR≥10 |
80 | 85 |
درجة |
|
| ①2(الساعة 9) | 80 | 85 | |||||
| الاصدار. | θ2 (الساعة 12 ظهرًا) | 80 | 85 | ||||
| θ1 (الساعة 6 صباحًا) | 80 | 85 | |||||
| نسبة NTSC | % | 65 | 72 | % | |||

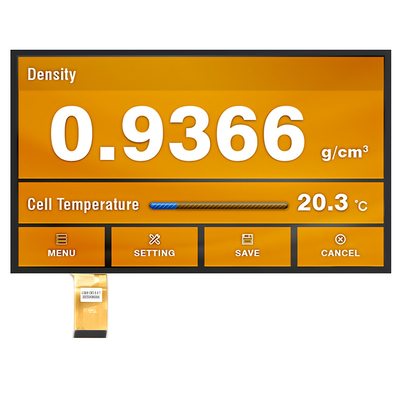

شاشة eDP TFT مقاس 13.3 بوصة مع صورة منتج OCA PCAP
اختبار الموثوقية
| عنصر الاختبار |
حالة الاختبار |
التفتيش بعد الاختبار |
| عملية درجة حرارة عالية | 60 درجة مئوية لمدة 96 ساعة |
بعد اكتمال الاختبار، يجب وضع عينات LCD التي تم اختبارها في بيئة داخلية عادية لدرجة الحرارة والرطوبة لمدة 2-4 ساعات أو أكثر قبل الفحص الوظيفي والبصري. لا يجوز أن تحتوي العينات على العيوب التالية: 2. لا يمكن استخدام كل وحدة تم اختبارها إلا في أحد مشاريع الاختبار |
| عملية درجة حرارة منخفضة | 0 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة عالية | 60 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة منخفضة | -10 درجة مئوية لمدة 96 ساعة | |
| عملية الرطوبة درجة حرارة عالية | 60 درجة مئوية، 90% رطوبة نسبية لمدة 72 ساعة | |
| الصدمة الحرارية | -10 درجة مئوية (30 دقيقة) ~ +25 درجة مئوية (5 دقائق) ~ +60 درجة مئوية (30 دقيقة) لمدة 10 دورات | |
| اختبار الاهتزاز (بدون عملية) |
التردد: 10 ~ 55 هرتز السعة: 1.0 ملم وقت الاجتياح: 11 دقيقة فترة الاختبار: 6 دورات لكل اتجاه X، Y، Z |
|
| اختبار الكهرباء الساكنة | اللمس ±4KV، اللمس الهوائي ±8KV |
