تفاصيل المنتج:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical） | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| إبراز: | وحدة شاشة LCD TFT FHD للاستخدام الصناعي,وحدة شاشة LCD TFT FHD مقاس 17.3 بوصة,وحدة شاشة LCD TFT FHD 800 شمعة,17.3” FHD TFT LCD Module,800 Nits FHD TFT LCD Module |
||

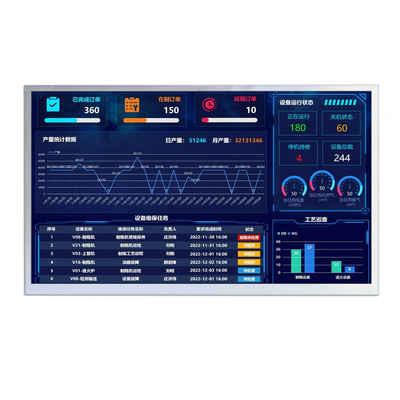

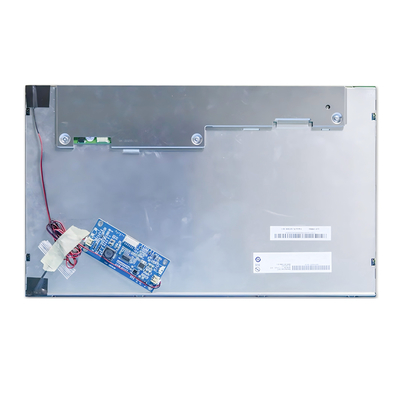

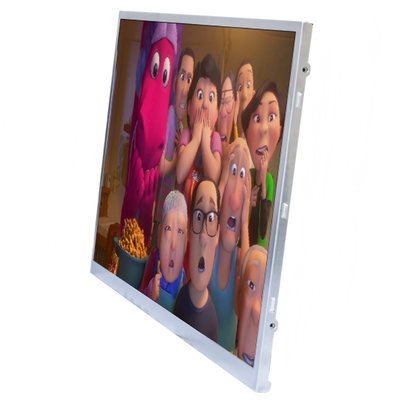

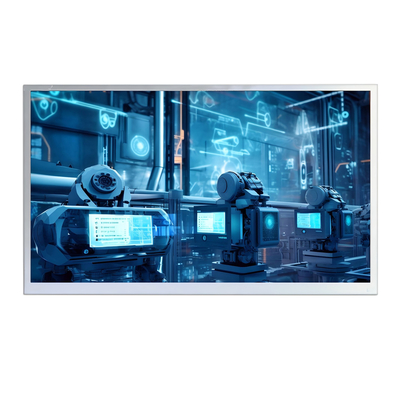

وحدة شاشة LCD TFT عالية السطوع 17.3 بوصة FHD - SFTO1730RX-7332AN
SFTO1730RX-7332AN هي وحدة LCD TFT عالية الأداء مقاس 17.3 بوصة بدقة Full HD (1920 × 1080) مصممة للتطبيقات الصناعية والتجارية والخارجية. بفضل سطوعها المذهل البالغ 800 شمعة/متر مربع، تضمن هذه الوحدة رؤية واضحة حتى في ضوء الشمس المباشر، مما يجعلها مثالية للبيئات ذات الإضاءة المحيطة العالية.
المواصفات الفنية
| المعلمة | القيمة |
|---|---|
| حجم الشاشة | 17.3 بوصة قطري (17.25 بوصة) |
| المنطقة النشطة | 381.888 مم (ارتفاع) × 214.812 مم (عرض) |
| درجة البكسل | 0.1989 مم (لكل ثلاثي) |
| معالجة السطح | مطلي بصلابة (3H)، مضاد للتوهج |
| نوع الإضاءة الخلفية | LED مع سطوع قابل للتعديل |
| جهد الإدخال | 3.3 فولت (منطق/محرك LCD) |
| جهد إدخال الإضاءة الخلفية | 12 فولت تيار مستمر |
| الوزن | 1080 جرام (نموذجي) |
| الأبعاد | 403 مم (ارتفاع) × 240 مم (عرض) × 12.5 مم (عمق) |
نحن نقدم الدعم الفني والوثائق المعتمدة وخدمة العملاء على مدار الساعة طوال أيام الأسبوع لضمان نجاح مشروعك.
الأبعاد الخارجية
مواصفات الإضاءة الخلفية
| رقم الدبوس | الرمز | الوصف |
| 1 | VCC | جهد إمداد الطاقة +12 فولت |
| 2 | VCC | جهد إمداد الطاقة +12 فولت |
| 3 | تشغيل/إيقاف | إشارة تمكين الإخراج |
| 4 | DIM | إشارة التعتيم |
| 5 | GND | أرضي الطاقة |
| 6 | GND | أرضي الطاقة |
الخصائص الكهربائية
| المعلمة | الرمز | القيم | الوحدة | ||||
| الحد الأدنى | النوع | الحد الأقصى | |||||
| جهد إدخال إمداد الطاقة | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| تيار إدخال إمداد الطاقة | IBL | NTSC | 2.16 | 2.53 | A | ||
| تيار إدخال إمداد الطاقة (الاندفاع) | الاندفاع |
NTSC |
NTSC |
(TBD) | A | ||
| استهلاك الطاقة | PBL | NTSC | 26 | 35 | W | ||
|
جهد الإدخال لـ نظام التحكم الإشارات |
تشغيل/إيقاف | تشغيل | V on | 2.5 | NTSC | 5.5 | Vdc |
| إيقاف | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
| تعديل السطوع | ExtVBR-B | 30 | NTSC | 100 | 72 | ||
| 30 | NTSC | 100 | 72 | ||||
| تردد ExtVBR-B | fPWM | 600 |
NTSC |
1500 | Hz | ||
| مستوى دورة النبضة (PWM) | المستوى العالي | 2.5 | NTSC | 5.5 | Vdc | ||
| المستوى المنخفض | 0.0 | NTSC | 0.5 | Vdc | |||
| مدة الحياة | 30000 | 50000 | ساعات | ||||
تعريف دبوس الواجهة
| رقم الدبوس | اسم الإشارة | رقم الدبوس | اسم الإشارة |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| العنصر | الوحدة | الظروف | الحد الأدنى | النوع | الحد الأقصى |
|
زاوية الرؤية |
[درجة] |
أفقي (يمين) CR = 10 (يسار) |
70 70 |
80 80 |
NTSC |
|
رأسي (أعلى) CR = 10 (أسفل) |
50 70 |
60 80 |
NTSC |
||
| توحيد الإضاءة | [%] | 13 نقطة | 75 | 80 | NTSC |
|
وقت الاستجابة البصرية |
[مللي ثانية] |
ارتفاع | NTSC | 37 | 50 |
| سقوط | NTSC | 3 | 10 | ||
| ارتفاع + سقوط | NTSC | 40 | 60 | ||
|
ألوان / إحداثيات اللون (CIE 1931) أحمر س |
0.59 | 0.64 | 0.69 | أحمر ص | |
| 0.3 | 0.35 | أبيض ص | أخضر س | ||
| 0.27 | 0.32 | 0.37 | أخضر ص | ||
| 0.57 | 0.62 | 0.67 | أزرق س | ||
| 0.1 | أبيض س | 0.2 | أزرق ص | ||
| 0 | 0.05 | 0.1 | أبيض س | ||
| 0.25 | 0.30 | 0.35 | أبيض ص | ||
| 0.26 | 0.31 | 0.36 | إضاءة بيضاء | ||
|
(عند LED=100mA) [شمعة/م2] |
700 | 800 | - |
NTSC |
|
| 500 | 600 | - | NTSC | ||
| % | 72 | صورة المنتج |
