تفاصيل المنتج:
|
| ذروة السطوع: | 1000 قرص مضغوط/متر مربع (ضوء الشمس قابل للقراءة) | حجم العرض: | شاشة مقاس 21.5 بوصة (546.86 ملم قطريًا) |
|---|---|---|---|
| القرار: | 1920 × 1080 (Full HD) | تقنية اللمس: | 10 نقاط CTP (متوافق مع القفازات) |
| واجهة: | LVDs مزدوجة القناة (8 بت RGB) | درجة الحرارة التشغيل.: | -10 درجة مئوية إلى +60 درجة مئوية (الصف الصناعي) |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | زاوية الرؤية: | 89 ° أفقي/عمودي (CR> 10) |
| نسبة التباين: | 1000:1 (معتاد) | واجهة تعمل باللمس: | USB |
| التطبيقات: | التصوير الطبي ، الأكشاك ، HMI | معالجة السطح: | ضباب 20 ٪ ، 6H |
| الضمان: | 2 سنوات (التغطية الموسعة للاستخدام الصناعي) | امتثال: | RoHS، REACH، خال من الهالوجين، ISO 9001/14001 |
| إبراز: | 1000 نيت LCD TFT الصناعية,شاشة LCD TFT صناعية معتمدة من قبل RoHS,RoHS Certified Industrial TFT LCD |
||
شاشة LCD TFT صناعية فائقة السطوع مقاس 21.5 بوصة للبيئات الأوروبية/الأمريكية القاسية
توفر SFHD2150A01PT-H20%2 سطوعًا لا مثيل له يبلغ 1000 شمعة/متر مربع - مصممة خصيصًا لرؤية ضوء الشمس في التطبيقات الصناعية في أمريكا الشمالية وأوروبا. تتميز بدقة Full HD وتشغيل في نطاق واسع من درجات الحرارة (-10 درجة مئوية إلى +60 درجة مئوية) وشاشة لمس سعوية بـ 10 نقاط، وتتفوق هذه الشاشة في تشخيصات الرعاية الصحية ومحطات الدفع الخارجية وأتمتة المصانع. معتمدة وفقًا لمعايير RoHS و REACH و ISO، فإنها تلبي متطلبات تنظيمية صارمة في الاتحاد الأوروبي/الولايات المتحدة.
المزايا الرئيسية للعملاء الصناعيين:
✅ سطوع عالي 1000 شمعة - يمكن قراءته تحت ضوء الشمس المباشر (مثالي لأكشاك العرض الخارجية)
✅ لمس متوافق مع القفازات - يعمل مع قلم سعوي/أيدي مبللة (واجهة USB)
✅ ضمان ممتد - تغطية لمدة عامين للتشغيل على مدار الساعة طوال أيام الأسبوع
أداء بدرجة صناعية
مرونة في درجات الحرارة الواسعة
تبدأ التشغيل في درجة حرارة -10 درجة مئوية (مستودعات التجميد) وتعمل في درجة حرارة +60 درجة مئوية (أرضيات المصانع)، وتجتاز اختبارات الدوران الحراري لمدة 120 ساعة.
واجهة LVDS مزدوجة القناة
نقل إشارات مقاوم للضوضاء لـ Siemens/Beckhoff PLCs في بيئات EMI عالية.
جاهزة للاستخدام الطبي والخارجي
نسبة تباين 1000:1 + زوايا رؤية 89 درجة لتصوير تدرج الرمادي المتوافق مع DICOM واللافتات الخارجية.
بناء متين
زجاج مقسى مضاد للتوهج 6H، مقاومة للضباب تعادل IP65، وحماية ESD ±4kV.
المواصفات الفنية
|
الميزة |
القيمة الصناعية |
|---|---|
|
كفاءة الطاقة |
دائرة بدء التشغيل اللين (≤3A تيار الاندفاع) |
|
حساسية اللمس |
كشف 10 أصابع (<10 جرام ضغط) |
|
مشغل الإضاءة الخلفية |
MY-1L2136A-v2.1 (إدخال 10-30 فولت) |
|
الترابط البصري |
OCR سائل لتقليل الانعكاس |
الطبية
شاشات الجراحة، التصوير التشخيصي (تدرج الرمادي DICOM)
البنية التحتية الخارجية
أكشاك الرسوم، لوحات معلومات محطات الحافلات، أكشاك الخدمة الذاتية
الصناعة 4.0
واجهات HMI لآلات CNC، واجهات التحكم الروبوتية (ألمانيا)
النقل
شاشات عرض أمتعة المطار، أنظمة التحكم في القطارات (المملكة المتحدة/فرنسا)
لماذا تختار هذه الشاشة؟
تم تصنيعها بواسطة Saef Technology (معتمدة وفقًا لمعايير ISO 9001/14001)، تتضمن هذه الوحدة:
المواصفات
| العناصر | الوحدة | المواصفات |
| قطري الشاشة | مم | 546.86 (21.5 بوصة) |
| المنطقة النشطة | مم | 476.064 (أفقي) × 267.786 (رأسي) |
| وحدات البكسل أفقي × رأسي | - | 1920 (x3) × 1080 |
| درجة البكسل | ميكرومتر | 247.95 (لكل ثلاثي) |
| ترتيب البكسل | - | شريط رأسي R.G.B. |
| وضع العرض | - | وضع VA، أسود بشكل طبيعي |
| زمن الاستجابة | مللي ثانية | 14 مللي ثانية (نموذجي، تشغيل/إيقاف) |
| الوزن | جرام | TBD |
| الواجهة الكهربائية | - | LVDS مزدوج القناة، إدخال بيانات RGB 8 بت |
| دعم الألوان | - | 16.7 مليون لون |
| معالجة السطح | - | مضاد للتوهج، 3H |
|
نطاق درجة الحرارة التشغيل التخزين (الشحن) |
℃ |
-10 إلى +60 -20 إلى +60 |
الأبعاد الخارجية
تعريف دبابيس الواجهة
| رقم الدبوس | الرمز | الوصف |
| 1 | RxO0- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 2 | RxO0+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 3 | RxO1- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 4 | RxO1+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 5 | RxO2- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 6 | RxO2+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 7 | GND | أرضي |
| 8 | RxOCLK- | إدخال ساعة تفاضلية LVDS سالبة (ساعة فردية) |
| 9 | RxOCLK+ | إدخال ساعة تفاضلية LVDS موجبة (ساعة فردية) |
| 10 | RxO3- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 11 | RxO3+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 12 | RxE0- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 13 | RxE0+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 14 | GND | أرضي |
| 15 | RxE1- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 16 | RxE1+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 17 | GND | أرضي |
| 18 | RxE2- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 19 | RxE2+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 20 | RxECLK- | إدخال ساعة تفاضلية LVDS موجبة (ساعة زوجية) |
| 21 | RxECLK+ | إدخال ساعة تفاضلية LVDS موجبة (ساعة زوجية) |
| 22 | RxE3- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 23 | RxE3+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 24 | GND | أرضي |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | لا يوجد اتصال |
| 28 | VDD | جهد إدخال إمداد الطاقة |
| 29 | VDD | جهد إدخال إمداد الطاقة |
| 30 | VDD | جهد إدخال إمداد الطاقة |
مواصفات الإضاءة الخلفية
| المعلمة | الرمز | القيمة | الوحدة | ||
| الحد الأدنى | النموذجي | الحد الأقصى | |||
| جهد إدخال شريط الإضاءة | VLED | 48 | 52 | 56 | فولت |
| تيار إدخال شريط الإضاءة | ILED | - | 480 | - | مللي أمبير |
| استهلاك الطاقة | PLED | 23.04 | 24.96 | 26.88 | واط |
| عمر LED | LBL | 40000 | 50000 | - | ساعات |
الخصائص الكهربائية
| المعلمة | الرمز | الحد الأدنى | النموذجي الحد الأقصى | الوحدة | |
| جهد إمداد الطاقة | VDD | 4.5 | 5.0 | 5.5 | فولت |
| تيار إمداد الطاقة | IVDD | 500 | 1200 | مللي أمبير | |
| تيار الاندفاع | IRUSH | 2.0 | 3.0 | أمبير | |
| جهد تموج الإدخال المسموح به | VRF | 300 | مللي فولت | ||
| جهد عتبة الإدخال التفاضلي عالي المستوى | VIH | +100 | مللي فولت | ||
| جهد عتبة الإدخال التفاضلي منخفض المستوى | VIL | -100 | مللي فولت | ||
| جهد الإدخال التفاضلي | VID | 200 | 600 | مللي فولت | |
| جهد الإدخال (BL) | VBL_I | -0.3 | VDD+0.3 | مللي فولت | |
| جهد الوضع المشترك للإدخال التفاضلي | VCM | 1.0 | 1.2 | 1.5 | |
| استهلاك الطاقة | VD | 2.5 | 6 | واط | |
| المعلمة | الشروط | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| نسبة التباين | المركز | 700 | 1000 | - | - |
| زمن الاستجابة | Tr+Td | - | 14 | 20 | مللي ثانية |
|
لون CF اللونية (CIE1931) |
أحمر س |
نموذجي -0.03 |
0 |
نموذجي +0.03 |
0 |
| أبيض س | 0.323 | - | |||
| أبيض ص | 0.379 | - | |||
| إضاءة مركز الأبيض | YLI | 800 | 1000 | شمعة/متر مربع | |
| الحديث المتبادل | Ct | 2.0 | % |

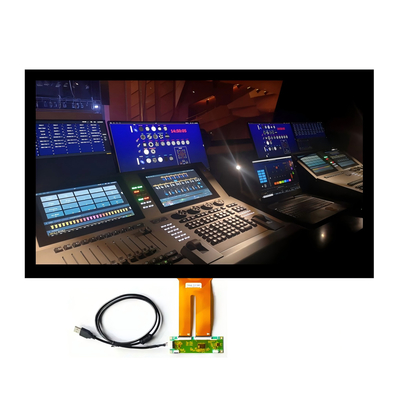

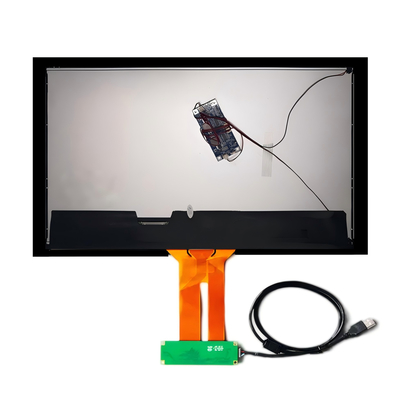

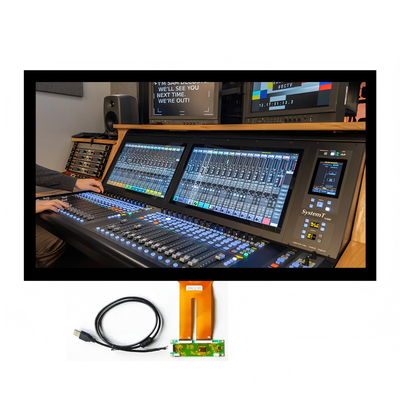

صورة المنتج
