تفاصيل المنتج:
|
| السطوع: | 1000 قرص مضغوط/متر مربع (ضوء الشمس قابل للقراءة) | حجم الشاشة: | 13.3 بوصة قطري |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | درجة حرارة التخزين: | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 80 درجة مئوية | تقنية اللمس: | لوحة تعمل باللمس بالسعة |
| واجهة: | 2 حارة EDP 1.2 (2.7 جيجابت في الثانية) | التدرج اللوني: | 72٪ NTSC |
| زوايا النظر: | 85 درجة / 85 درجة / 85 درجة / 85 درجة | عمر الضوء الخلفي: | 50000 ساعة (LED ، @25 درجة مئوية) |
| معالجة السطح: | الطلاء Ag/AR/AF (يمكن اختياره) | نسبة التباين: | 800: 1 (نموذجي) |
| صلابة سطح: | ≥6h (مضاد للهراء ، ضباب 10 ٪) | خيارات IC: | eeti ، ilitek ، cypress ، Goodix |
| المقاومة البيئية: | العمل في الرطوبة الضبابية/السطح | امتثال: | ROHS ، خالية من الهالوجين ، ISO 9001/14001 (EU/US Certified) |
| إبراز: | وحدة شاشة LCD TFT بواجهة eDP,وحدة العرض LCD TFT الصناعية,وحدة العرض LCD TFT الصناعية,Industrial TFT LCD Display Module,Industrial TFT LCD Display Module |
||
شاشة TFT رائدة في الصناعة بـ 1000 شمعة في المتر المربع لرؤية فائقة
تعيد SFTO1330SM-7208A3CT2 تعريف أداء السطوع العالي من خلال إنارة استثنائية تبلغ 1000 شمعة/متر مربع، مصممة للتطبيقات الهامة في جميع أنحاء أمريكا الشمالية وأوروبا. مثالية لأكشاك العرض الخارجية، وواجهات المستخدم الصناعية، والمعدات الطبية، توفر وحدة LCD TFT مقاس 13.3 بوصة بدقة FHD وضوحًا لا مثيل له في ضوء الشمس المباشر أو البيئات المحيطة ذات الإضاءة العالية. تتميز بشاشة لمس سعوية متينة (متوافقة مع القفازات) ونطاق درجة حرارة تشغيل واسع للغاية (-20 درجة مئوية إلى +70 درجة مئوية)، وهي تلبي المعايير الصناعية الصارمة للاتحاد الأوروبي/الولايات المتحدة.
الابتكارات الأساسية
وضوح مقروء في ضوء الشمس: سطوع 1000 شمعة + نطاق ألوان NTSC بنسبة 72% للحصول على صور حيوية في ظل الإضاءة القاسية.
لمسة بدرجة صناعية: زجاج واقٍ مضاد للتوهج (صلابة 6H)، يدعم التشغيل في الضباب/التكثف (متانة تعادل IP65).
اتصال عالي السرعة: واجهة eDP 1.2 ثنائية المسار (2.7 جيجابت في الثانية) تضمن انتقال بيانات بدون تأخير للتحكم في الأنظمة في الوقت الفعلي.
إضاءة خلفية لمدة 50000 ساعة: مصابيح LED موفرة للطاقة مع تعتيم PWM (100 هرتز–1.6 كيلو هرتز) تقلل من استهلاك الطاقة بنسبة 40% مقارنة بـ CCFL.
تكامل التوصيل والتشغيل: يدعم طاقة منطق 3.3 فولت + إدخال إضاءة خلفية 12 فولت/24 فولت، متوافق مع لوحات تشغيل HDMI 2.0 (مضمنة في ورقة البيانات).
تفوق فني للأسواق الأوروبية/الأمريكية
التميز البصري: زوايا رؤية 85 درجة، نسبة تباين 800:1، وزمن استجابة <35 مللي ثانية لتشغيل الفيديو بسلاسة.
جاهز للبيئات القاسية: يعمل في درجات حرارة تتراوح من -20 درجة مئوية (ظروف التجمد) إلى +70 درجة مئوية (أرضيات المصانع)، مع شهادة رطوبة/صدمة حرارية لمدة 72 ساعة.
خطر عدم الامتثال صفر: حاصل على شهادة RoHS، وخالٍ من الهالوجين، وشهادة ISO 9001/14001 – متوافق تمامًا مع توجيهات EMC الأوروبية وتوجيهات FCC الأمريكية.
صغير الحجم ومتين: تصميم نحيف 5.2 مم، مقاوم للصدمات، وموصلات I-PEX محمية من EMI.
التطبيقات المستهدفة
محطات الدفع الخارجية (نقاط البيع/الأكشاك)
لوحات التحكم الصناعية (الأتمتة، الروبوتات)
أجهزة التصوير الطبي
ترفيه النقل (الحافلات والقطارات)
معدات المصانع الذكية
لماذا يثق العملاء العالميون في هذه الشاشة
صنعت بواسطة Saef Technology (Shenzhen)، تجمع SFTO1330SM-7208A3CT2 بين المتانة العسكرية والبصريات المتطورة. تعمل واجهة eDP الخاصة بها على تبسيط التكامل مع NVIDIA Jetson و Raspberry Pi وأجهزة الكمبيوتر الصناعية، بينما تعمل اللوحة المقروءة في ضوء الشمس على التخلص من التدريع الخارجي المكلف. مدعومة بضمان لمدة عامين، هذه الوحدة هي الخيار الأمثل لمصنعي المعدات الأصلية الذين يستهدفون الأسواق التي تعتمد على الموثوقية في الولايات المتحدة وألمانيا والمملكة المتحدة واسكندنافيا.
الأبعاد الخارجية
تعريف دبابيس الواجهة
| رقم الدبوس | الرمز | الإدخال/الإخراج | الوظيفة |
| 1 | CABC_ EN / NC | - | محجوز لـ CD |
| 2 | H_GND | P | دوران عالي السرعة |
| 3 | Lane1_N | I | إشارة تكميلية Link Lane 1 |
| 4 | Lane1_P | I | إشارة حقيقية Link Lane 1 |
| 5 | H_GND | P | دوران عالي السرعة |
| 6 | Lane0_N | I | إشارة تكميلية Link Lane 0 |
| 7 | Lane0_P | I | إشارة حقيقية Link Lane 0 |
| 8 | H_GND | P | دوران عالي السرعة |
| 9 | AUX_CH_P | I | قناة مساعدة الإشارة الحقيقية |
| 10 | AUX_CH_N | I | قناة مساعدة الإشارة التكميلية |
| 11 | H_GND | P | دوران عالي السرعة |
| 12 | LCD_VDD | P | طاقة منطق LCD ومشغل (3.3 فولت) |
| 13 | LCD_VDD | P | طاقة منطق LCD ومشغل (3.3 فولت) |
| 14 | NC | I | محجوز لاستخدام الشركة المصنعة لـ LCD |
| 15 | LCD_GND | P | أرضي منطق LCD ومشغل |
| 16 | LCD_GND | P | أرضي منطق LCD ومشغل |
| 17 | HPD | O | دبوس إشارة HPD |
| 18 | LED-1 | P | أرضي الإضاءة الخلفية |
| 19 | LED-2 | P | أرضي الإضاءة الخلفية |
| 20 | LED-3 | P | أرضي الإضاءة الخلفية |
| 21 | LED-4 | P | أرضي الإضاءة الخلفية |
| 22 | BL_ ENABLE | I | تشغيل/إيقاف تشغيل الإضاءة الخلفية |
| 23 | BL_PWM_DIM | I | PWM النظام |
| 24 | SCL/NC | - | محجوز لاستخدام الشركة المصنعة لـ LCD |
| 25 | SDA/NC | - | محجوز لاستخدام الشركة المصنعة لـ LCD |
| 26 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 27 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 28 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 29 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 30 | NC | - | محجوز لاستخدام الشركة المصنعة لـ LCD |
الخصائص البصرية
| المعلمة | الشروط | الحد الأدنى | النوع | الحد الأقصى | الوحدة | |
|
زاوية الرؤية (CR>10) |
أفقي | θL | - | 85 | - |
درجة |
| θ R | - | 85 | - | |||
| عمودي | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| نسبة التباين | المركز | 600 | 800 | - | - | |
| زمن الاستجابة | Tr+Td | - | 30 | 35 | مللي ثانية | |
|
اللون CF اللونية (CIE1931) |
الأحمر س |
النوع -0.05 |
TBD |
النوع +0.05 |
- | |
| الأحمر ص | TBD | - | ||||
| الأخضر س | TBD | - | ||||
| الأخضر ص | TBD | - | ||||
| الأزرق س | TBD | - | ||||
| الأزرق ص | TBD | - | ||||
| الأبيض س | (0.323) | - | ||||
| الأبيض ص | (0.379) | - | ||||
| نسبة NTSC | % | (72) | - | |||
|
إضاءة مركز الأبيض |
YLI | 800 | 1000 | شمعة/متر مربع | ||
خصائص الإضاءة الخلفية
| المعلمة | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| جهد الإمداد | VBL | 5 | 12.0 | 37 | فولت |
|
تيار إمداد الطاقة للإضاءة الخلفية |
ILED | 6 |
- |
25 | مللي أمبير |
| إمداد الطاقة للإضاءة الخلفية | PLED | 0.18 | - | 5.55 | واط |
| جهد إشارة الضوء المعدل | VPWM H | 1.2 | - | 5.0 | فولت |
| VPWM L | 0 | - | 0.6 | فولت | |
| نسبة دورة التحكم في السطوع | الواجب | 1 | - | 100 | % |
| تردد التحكم في السطوع | fPWM | 100 | - | 1,600 | كيلو هرتز |
| جهد LED-BL ON/OFF المرتفع | VCNTH | 1.2 | 5.0 | فولت | |
| جهد LED-BL ON/OFF المنخفض | VCNTL | 0 | - | 0.6 | فولت |
| عمر LED | - | 40,000 | 50,000 | - | ساعة |
مواصفات CTP
| الفئة | المعلمة | المواصفات |
| عام | هيكل | زجاج الغطاء + زجاج DITO |
| تقوية عدسة الغطاء | مقوى كيميائيًا | |
| صلابة سطح عدسة الغطاء | ≥6H (صلابة القلم الرصاص) | |
| معدل انتقال الضوء | ≥85% | |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية، ≤85% رطوبة نسبية | |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية، ≤85% رطوبة نسبية | |
| كهربائي | واجهة | IIC / USB / UART |
| Touch IC | IL12511 | |
| جهد إمداد الطاقة (VDD) | 3.3 فولت أو 5 فولت (قابل للتحديد) | |
| مقاومة المضيف (SDA/SCL) | قابلة للتكوين على اللوحة الرئيسية | |
| بيئي | ظروف التشغيل | وظيفي في الضباب/ماء السطح |
| خصائص السطح | حبر السطح | مضاد للأشعة فوق البنفسجية |
| معالجة السطح | مضاد للتوهج (الضباب: 10%) | |
| تصفيح LCD-TP | OCA (لاصق شفاف بصريًا) | |
| الامتثال | معايير المواد | متوافق مع RoHS وخالٍ من الهالوجين |

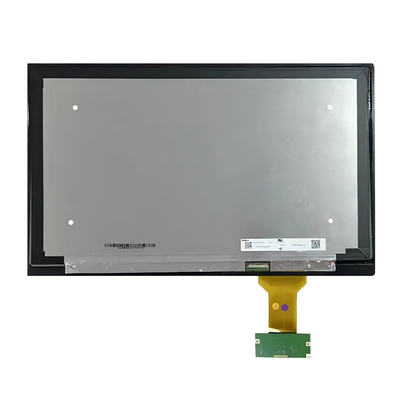

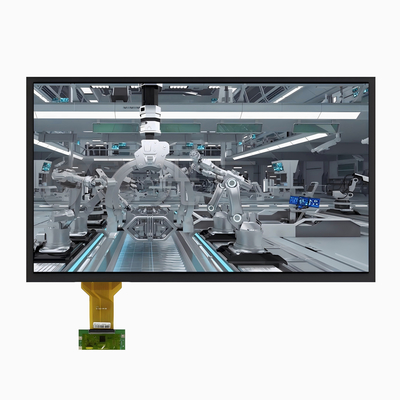

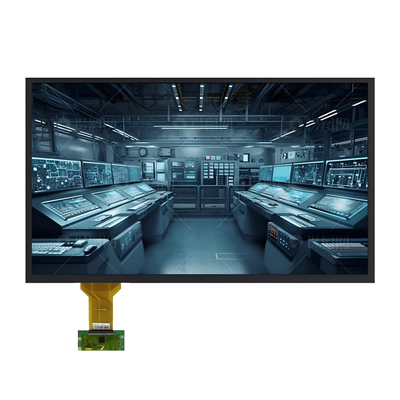

صورة المنتج
