تفاصيل المنتج:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| IP Rating: | IP65 | Power Consumption: | 31 W (Typical） |
| Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| إبراز: | وحدة شاشة LCD TFT بدرجة صناعية LVDS,وحدة شاشة LCD TFT بدقة Full HD,وحدة شاشة LCD TFT مقاس 17.3 بوصة,Full HD TFT LCD Module,17.3" TFT LCD Module |
||
وحدة LCD TFT عالية الوضوح Full HD عالية الوضوح SFTO1730RX-7332AN
تم تصميم SFTO1730RX-7332AN لبيئات صناعية متطلبة ، وهي وحدة LCD TFT Full HD (1920x1080) بطول 17.3 " مصممة لتوفير مرئية وموثوقية استثنائية في الظروف القاسية.مع 800 نيت من الوضوح، هذه الشاشة تضمن وضوح واضح حتى في أشعة الشمس المباشرة، مما يجعلها مثالية للتطبيقات الصناعية في الهواء الطلق أو عالية الإضاءة في جميع أنحاء ألمانيا، الولايات المتحدة،ومراكز التصنيع المتقدمة الأخرى.
الخصائص الرئيسية للتطبيقات الصناعية
الشاشة المشرقة:800 cd / m2 الوضوح يتفوق على اللوحات الصناعية القياسية ، مما يضمن القراءة في المصانع المضيئة أو المستودعات أو البيئات الخارجية.
درجة حرارة تشغيل واسعة:يعمل دون عيب من -20 درجة مئوية إلى +70 درجة مئوية، مثالية للمناخات القاسية في قطاعات الأتمتة الصناعية والخدمات اللوجستية أو الطاقة.
تصميم متين:يحمي المقصورة من دخول الغبار ورذاذ المياه، مع اجتياز اختبارات الاهتزاز الدقيقة (1.5G) والصدمات الحرارية (-30 درجة مئوية إلى +80 درجة مئوية).
تصوير دقيق:توفر دقة Full HD مع تكنولوجيا RGB 6-bit + HiFRC 16.7 مليون لون لرؤية بيانات دقيقة في غرف التحكم أو معدات التشخيص.
اتصال قوي:واجهة LVDS مزدوجة القنوات تضمن نقل إشارة مستقر وسرعة عالية للمراقبة في الوقت الحقيقي في أنظمة إنترنت الأشياء الصناعية أو الأتمتة.
كفاءة الطاقة:استهلاك الطاقة النموذجي 31W يقلل من تكاليف التشغيل مع تلبية معايير الطاقة العالمية.
المواصفات التقنية
| المعلم | القيمة |
|---|---|
| حجم الشاشة | 17.3" قطرية (17.25") |
| المنطقة النشطة | 381.888 ملم (H) × 214.812 ملم (V) |
| مساحة البكسل | 0.1989 ملم (على كل ثلاثية) |
| معالجة السطح | المقوى (3H) ، مضادة للوهج |
| نوع الضوء الخلفي | مصباح LED مع سطوع قابل للتعديل |
| الجهد المدخل | 3.3 فولت (حركة منطقية/LCD) |
| ضوء الخلفي الجهد المدخل | 12 فولت DC |
| الوزن | 1080 غرام (معتاد) |
| الأبعاد | 403 ملم (H) × 240 ملم (V) × 12.5 ملم (D) |
التطبيقات في البيئات الصناعية
أتمتة المصنع: HMI (مواجهات الإنسان والآلة) لـ PLC ، الروبوتات ، والتحكم في خطوط التجميع.
المعدات الخارجية: ماكينات البيع والكيوسك والمعدات الزراعية في بيئات مضيئة.
الأجهزة الطبية: أنظمة التصوير التشخيصية التي تتطلب إعادة إنتاج لون دقيق.
وسائل النقل: لوحات التحكم للقطارات والحافلات أو المركبات الصناعية التي تتعرض لأشعة الشمس.
التصنيع الذكي: تصور البيانات في الوقت الحقيقي في لوحات التحكم في الصناعة 4.0.
لماذا تختار SFTO1730RX-7332AN؟
الامتثال العالمي: معتمدة RoHS و CE و FCC للدخول السلس إلى أسواق الاتحاد الأوروبي وأمريكا الشمالية.
الضوء الخلفي القابل للتخصيص: يمكن ضبط السطوع عبر إشارة ExtVBR-B لتوفير الطاقة والرؤية المخصصة.
موثوقية طويلة الأجل: تضمن MTTF (متوسط الوقت إلى الفشل) لمدة 50،000 ساعة الحد الأدنى من وقت التوقف في الأنظمة الحرجة.
الدعم والضمان
نحن نقدم وثائق تقنية شاملة، خيارات تركيب الأجهزة (اللوح أو VESA 100x100) ، والدعم المحلي لألمانيا والولايات المتحدة، وخارجها.
مواصفات الضوء الخلفي
| رقم البين | الرمز | الوصف |
| 1 | الـ VCC | تشغيل التيار الكهربائي + 12 فولت |
| 2 | الـ VCC | تشغيل التيار الكهربائي + 12 فولت |
| 3 | تشغيل / إيقاف | إشارة التشغيل الخارجي |
| 4 | DIM | إشارة الضباب |
| 5 | الـ GND | أرضية الطاقة |
| 6 | الـ GND | أرضية الطاقة |
الخصائص الكهربائية
| المعلم | الرمز | القيم | الوحدة | ||||
| دقيقة | النوع | ماكس | |||||
| التوتر المدخل لمصدر الطاقة | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| تيار مدخل مصدر الطاقة | IBL | - | 2.16 | 2.53 | أ | ||
| التيار المدخل لمصدر الطاقة (في التسرع) | في عجلة من امرنا |
- |
- |
(TBD) | أ | ||
| استهلاك الطاقة | PBL | - | 26 | 35 | W | ||
|
الجهد الدخالي نظام التحكم الإشارات |
تشغيل / إيقاف | على | V على | 2.5 | - | 5.5 | Vdc |
| أطفئ | "ف" مغلقة | -صفر3 | 0.0 | 0.5 | Vdc | ||
| ضبط السطوع | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| التردد ExtVBR-B | fPWM | 500 |
- |
1500 | هرتز | ||
| مستوى ضغط النبض (PWM) | مستوى عال | 2.5 | - | 5.5 | Vdc | ||
| مستوى منخفض | 0.0 | - | 0.5 | Vdc | |||
| وقت الحياة | 30,000 | 50,000 | الساعات | ||||
تعريف دبوس الواجهة
| # # # | اسم الإشارة | # # # | اسم الإشارة |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | الـ VSS | 8 | (ركسولكين) |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | (أركسين) |
| 13 | RxEIN0+ | 14 | الـ VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | الـ VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | (ريكسيلكين) |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | الـ VSS |
| 25 | الـ VSS | 26 | الـ VSS |
| 27 | الـ VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| البند | الوحدة | الشروط | دقيقة. | -أجل. | (ماكس) |
|
زاوية النظر |
[درجة] |
الأفقي (اليمين) CR = 10 (اليسار) |
70 70 |
80 80 |
- |
|
الرأسي (إلى الأعلى) CR = 10 (إلى الأسفل) |
50 70 |
60 80 |
- |
||
| توحيد الضوء | [%] | 13 نقطة | 75 | 80 | - |
|
وقت الاستجابة البصرية |
[msec] |
يرتفع | - | 37 | 50 |
| السقوط | - | 3 | 10 | ||
| صعود + هبوط | - | 40 | 60 | ||
|
الإحداثيات اللون / اللون (CIE 1931) |
الحمراء | 0.59 | 0.64 | 0.69 | |
| أحمر y | 0.3 | 0.35 | 0.4 | ||
| الخضراء | 0.27 | 0.32 | 0.37 | ||
| خضراء y | 0.57 | 0.62 | 0.67 | ||
| الأزرق x | 0.1 | 0.15 | 0.2 | ||
| الأزرق y | 0 | 0.05 | 0.1 | ||
| × أبيض | 0.25 | 0.30 | 0.35 | ||
| أبيض y | 0.26 | 0.31 | 0.36 | ||
|
الضوء الأبيض (عند LED = 100mA) |
[cd/m2] | 700 | 800 |
- |
|
| نسبة التباين | 500 | 600 | - | ||
| NTSC | % | 72 |

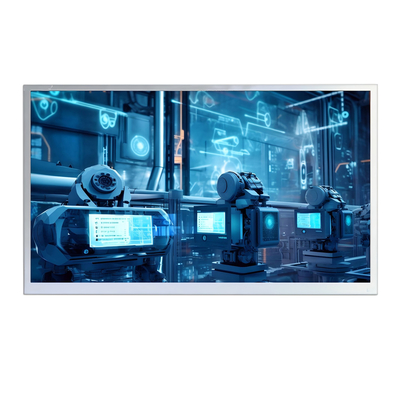

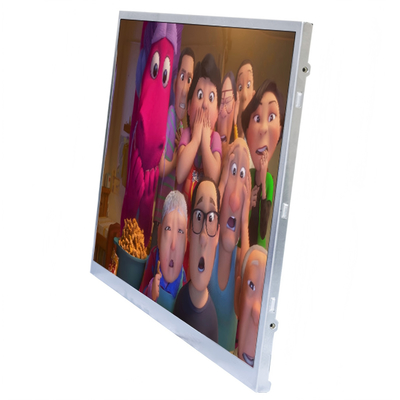

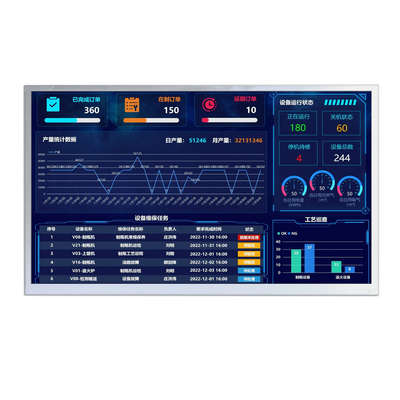

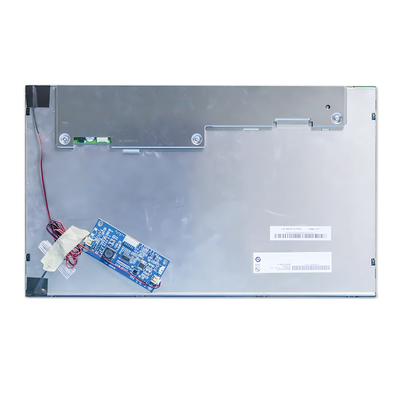

صورة المنتج
