تفاصيل المنتج:
|
الكلمات الرئيسية: | 21.5 بوصة شاشة TFT الصناعية | القرار: | 1920 * 1080 بكسل |
---|---|---|---|
حجم شاشة LCD: | 495.6 × 292.2 × 10.57 ملم (ملمس) | شاشات الكريستال السائل مع اللمس: | 526 × 324 × 15.16 ملم (مع اللمس) |
المنطقة النشطة: | 476.064 ((H) × 267.786 ((V) mm | واجهة LCD: | LVDS |
واجهة CTP: | USB | شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) |
إضاءة السطح: | 1000 شمعة / م 2 | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
المعالجة السطحية: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
لون العرض: | 16.7 م | عمر LED: | 30000 ساعة |
شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |

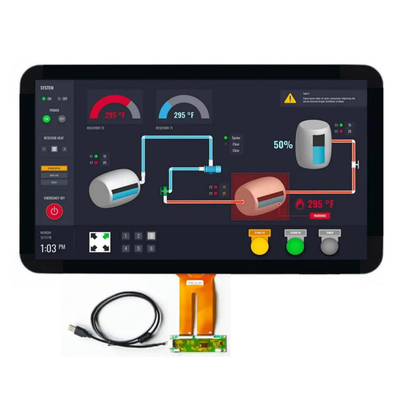

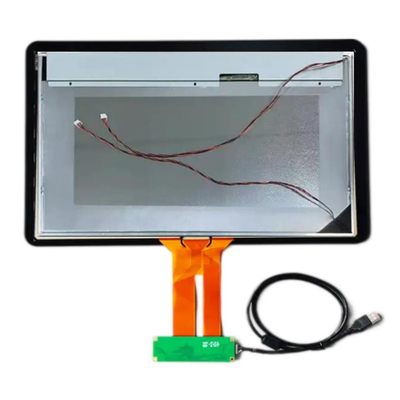

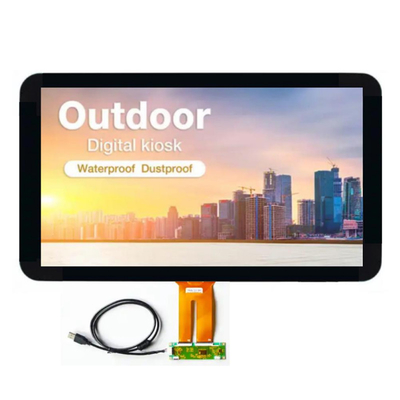

شاشة TFT LCD مقاس 21.5 بوصة قابلة للقراءة في ضوء الشمس مع شاشة تعمل باللمس USB، شاشة TFT صناعية صينية مقاس 21.5 بوصةوصف المنتج
شاشة SFTO2150SMT-7048A-CT PCAP TFT LCD عبارة عن وحدة TFT LCD ذات مصفوفة نشطة ملونة مقاس 21.5 بوصة تستخدم TFT من السيليكون غير المتبلور (ترانزستورات الأغشية الرقيقة) كأجهزة تبديل نشطة.تحتوي وحدة العرض LCD SFTO2150SMT-7048A-CT PCAP TFT LCD على مساحة نشطة مقاس 21.5 بوصة قطريًا مع دقة Full HD (1920 أفقيًا × 1080 مجموعة بكسل رأسية).يتم تقسيم كل بكسل إلى نقاط حمراء وخضراء وزرقاء مرتبة في شريط عمودي ويمكن لهذه الوحدة عرض 16.7 مليون لون (مستدير) (6 بت + 2FRC) ومجموعة ألوان بنسبة 72٪.تم تصميم برنامج تشغيل LED للقيادة بالإضاءة الخلفية في هذا الطراز.
تعمل شاشة SFTO2150SMT-7048A-CT PCAP TFT على عرض الرسومات والنصوص على لوحة نقطية مقاس 1920 × 3 × 1080 مع 16.7 مليون لون باستخدام LVDS ثنائي القناة وإدخال بيانات RGB 8 بت وتزويد جهد إمداد + 3.3VDC لقيادة لوحة TFT-LCD. في لوحة العرض LCD SFTO2150SMT-7048A-CT TFT LCD، تم دمج مرشحات الألوان للحصول على أداء ألوان ممتاز لتحقيق صور أكثر سطوعًا ووضوحًا، مما يجعل هذه الشاشة مثالية للاستخدام في تطبيقات الوسائط المتعددة. تكون المشاهدة المثالية في جميع الاتجاهات.
* نوع الاحتياطي
* واجهة LVDS
* استجابة عالية السرعة
* عمق ألوان 6 بت (Hi-FRC)، عرض 16.7 مليون لون
* إضاءة خلفية مدمجة من نوع الحافة (LED).
* متوافق مع RGB98% وNTSC45% (يتوفر NTSC72% أيضًا)
* نسبة سطوع وتباين عالية، وانعكاس منخفض، وزاوية رؤية واسعة
* DE (تمكين البيانات) فقط
* خالية من المواد الخطرة والهالوجين
* TEO 6.0، متوافق مع ES6.0
* تصحيح اشعة جاما
سمات:
الكلمات الدالة: | شاشة PCAP TFT مقاس 21.5 بوصة |
دقة: | 1920*1080 بكسل |
واجهة شاشات الكريستال السائل: | لفدس |
حجم شاشات الكريستال السائل: | 495.6 × 292.2 × 10.57 ملم (بدون اللمس) |
شاشات الكريستال السائل مع اللمس: | 526 × 324 × 15.16 ملم (مع اللمس) |
منطقة نشطة: | 476.064 (ارتفاع) × 267.786 (عرض) ملم |
واجهة برنامج التحويل النقدي: | USB |
الإنارة السطحية: | 1000 شمعة/م2 |
شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) |
درجة الحرارة التشغيل.: | -10 درجة مئوية إلى +60 درجة مئوية |
الدفع في الأفق.: | -20 درجة مئوية إلى +60 درجة مئوية |
نوع العرض: | زوايا مشاهدة كاملة بتقنية IPS |
نسبة التباين: | 1000 |
عمر الصمام: | 30,000 ساعة |
المعالجة السطحية: | ضباب 25%، 3 ساعات |
لون العرض: | 16.7 م |
شهادة: | ISO9001:2015 / ISO1400:2015 |
امتثال: | الوصول وRoHS المتوافقة |
جهد إمداد الطاقة VDD:5.0 فولت
تيار مصدر الطاقة IVDD: 500 مللي أمبير
في الاندفاع الحالي IRUSH 2.0 A
الإدخال المسموح به لجهد التموج VRF: 300 مللي فولت
عتبة الإدخال التفاضلية عالية المستوى الجهد VIH: +100 مللي فولت
عتبة الإدخال التفاضلية ذات المستوى المنخفض الجهد: -100 مللي فولت
جهد الإدخال التفاضلي VID:200 - 600 مللي فولت
جهد الإدخال (BL) VBL_I: -0.3 - VDD+0.3 مللي فولت (V IH = 100 مللي فولت، V IL =-100 مللي فولت)
جهد الوضع المشترك للإدخال التفاضلي VCM: 1.0 1.2 1.5 فولت
استهلاك الطاقة في دي:2.5 - 6 وات
شاشة TFT LCD مقاس 21.5 بوصة قابلة للقراءة في ضوء الشمس مع شاشة تعمل باللمس USB، شاشة TFT صناعية صينية مقاس 21.5 بوصةصالمنتج الأولبركه
شاشة TFT LCD مقاس 21.5 بوصة قابلة للقراءة في ضوء الشمس مع شاشة تعمل باللمس USB، منتج شاشة TFT صناعية صينية مقاس 21.5 بوصةرسم
عرض تعريف الدبوس
1 RxO0- إدخال البيانات التفاضلية LVDS السالبة (البيانات الفردية)
2 RxO0+ إدخال البيانات التفاضلية LVDS الإيجابية (البيانات الفردية)
3 RxO1- إدخال البيانات التفاضلية LVDS السالبة (البيانات الفردية)
4 RxO1+ إدخال البيانات التفاضلية LVDS الإيجابية (البيانات الفردية)
5 RxO2- إدخال البيانات التفاضلية LVDS السالبة (البيانات الفردية)
6 RxO2+ إدخال البيانات التفاضلية LVDS الإيجابية (البيانات الفردية)
7 أرض ارضية
8 RxOCLK- إدخال الساعة التفاضلية LVDS السالبة (الساعة الفردية)
9 RxOCLK + إدخال الساعة التفاضلية LVDS الإيجابية (ساعة فردية)
10 RxO3- إدخال البيانات التفاضلية LVDS السالبة (البيانات الفردية)
11 RxO3+ إدخال البيانات التفاضلية الإيجابية LVDS (بيانات فردية)
12 RxE0- إدخال البيانات التفاضلية LVDS السالبة (حتى البيانات)
13 RxE0+ إدخال البيانات التفاضلية الإيجابية LVDS (حتى البيانات)
14 ارض ارضية
15 RxE1- إدخال البيانات التفاضلية LVDS السالبة (حتى البيانات)
16 RxE1+ إدخال البيانات التفاضلية الإيجابية LVDS (حتى البيانات)
17 ارض ارضية
18 RxE2- إدخال البيانات التفاضلية السلبية LVDS (حتى البيانات)
19 RxE2+ إدخال البيانات التفاضلية الإيجابية LVDS (حتى البيانات)
20 RxECLK- إدخال الساعة التفاضلية LVDS السالبة (الساعة الزوجية)
21 RxECLK + إدخال الساعة التفاضلية السلبية LVDS (الساعة الزوجية)
22 RxE3- إدخال البيانات التفاضلية السلبية LVDS (حتى البيانات)
23 RxE3+ إدخال البيانات التفاضلية الإيجابية LVDS (حتى البيانات)
24 أرضي 25 CTL CTL_DVR
26 CE_ DVR 27 NC لا يوجد اتصال
28 VDD جهد إدخال مصدر الطاقة
29 VDD جهد إدخال مصدر الطاقة
30 VDD جهد إدخال مصدر الطاقة
تعريف دبوس USB PCAB
1 في باص / في دي دي
2 DN / د-
3 دي بي / دي+
4 أرضي
مرافق المصنع والشهادات
اللمس بالسعة المتوقعة (PCAP).
توفر تقنية اللمس السعوي المسقط (PCAP) استجابة سريعة وحساسة وموثوقية احترافية مجتمعة.سيف
تم تصميم شاشة اللمس السعوية المسقطة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة.يمكننا أيضًا الجمع بين شاشات اللمس PCAP وشاشات الكريستال السائل (LCD)، وهو حل مدمج ومتكامل يساعد على تبسيط سلسلة التوريد والتجميع.
غطاء زجاجي:
1. الشكل: الأحجام والأشكال ومعالجة الحواف والثقوب والقصاصات المخصصة
2. اللون: الطباعة الحريرية، الشعار
3. مادة الزجاج: زجاج الغوريلا، الزجاج المقسى، PMMA
4. العلاجات: مرآة، AG، AR، AF
المستشعر:
1. مادة المستشعر: زجاج، فيلم، فيلم + فيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4. الواجهة: I2C، USB، RS232
مقدمة لمواد الربط OCA التي تعمل باللمس
مع تطور التكنولوجيا، فإن المزيد والمزيد من أجهزتنا الإلكترونية، وخاصة تطوير شاشات اللمس، أصبحت أعلى وأعلى بالنسبة للمواد البصرية لهيكل الترابط البصري، والتي مطلوبة أن تكون لها شفافية عديمة اللون، ونفاذية الضوء لأكثر من 98%، قوة ربط جيدة، يمكن علاجها في درجة حرارة الغرفة أو درجة الحرارة المتوسطة، ولها خصائص انكماش المعالجة الصغيرة، ويسمى هذا اللاصق اللاصق البصري.مواد لاصقة بصرية مصنوعة من مواد مختلفة مثل السيليكون وراتنج الأكريليك والبوليستر غير المشبع والبولي يوريثان وراتنج الإيبوكسي وغيرها.
1. ما هو OCA
OCA (اللاصق الشفاف بصريًا) عبارة عن شريط لاصق على الوجهين بدون مادة مصفوفة يتم الحصول عليه عن طريق تحويل غراء الأكريليك البصري إلى مادة ركيزة، ثم تصفيح طبقة من فيلم التحرير على الطبقات العلوية والسفلية.
2. مزايا OCA
نظافة عالية، نفاذية الضوء عالية، ضباب منخفض؛سمك الطبقة اللاصقة موحد والتسطيح مرتفع.التصاق عالي وقوة ربط عالية بعد التصفيح؛من الناعم إلى الناعم، ومن الناعم إلى الصلب، ومن الصعب إلى الصلب، والمواد الملائمة لها قابلية تطبيق واسعة.
3. عيوب OCA
إن تطور الشاشات المرنة والشاشات كبيرة الحجم، وزيادة تطبيق الشاشات في البيئات القاسية، أكثر وضوحا من عيوب OCA، كما يلي:
1) من السهل إنتاج الفقاعات عن طريق التصفيح الكامل، وكلما زاد حجم التصفيح، زاد احتمال ظهور الفقاعات؛الفقاعات المصفحة عرضة للانتعاش بعد تفريغ الغاز؛
2) سيولة الغراء الصلب ضعيفة، وتأثير ملء الفجوة على الأسطح غير المستوية ليس جيدًا، وهو غير مناسب للتصفيح الكامل لشاشات LCD المؤطرة؛
3) من الصعب تصفيح الأحجام الكبيرة، كما أن إنتاجية التصفيح وكفاءة الإنتاج منخفضة؛
4) ضعف تأثير التصفيح السطحي.
5) استقرار الترابط ليس قويا، وقوة الترابط تتناقص تدريجيا مع زيادة درجة الحرارة؛
6) بعد التصفيح، ليس من السهل إعادة العمل، وتكلفة إعادة العمل مرتفعة؛
7) من السهل امتصاص الغبار والشوائب التي تسبب التلوث الثانوي.
8) لا يمكنها زيادة قوة الشاشة وقدرتها على مقاومة الانفجار بشكل فعال؛بعد التصفيح، يكون تأثير الشاشة المضاد للانفجار جيدًا، ولا يقاوم السقوط، ومن السهل أن تتلف الشاشة؛
9) يجب قطع كل منتج على حدة
4. شركة إنتاج OCA
3M و tesa هما الرئيسيان، والقدرة الإنتاجية 3M مشغولة بشكل أساسي من قبل الشركات المصنعة لشاشات الكريستال السائل التقليدية لفترة طويلة، وتحتل بشكل أساسي السوق الراقية؛Mitsubishi وNitto Denko من اليابان وكوريا الجنوبية وLG Chem وSKC من كوريا الجنوبية.
5. ما هو التعرف الضوئي على الحروف
OCR (الراتنج البصري الشفاف) هو نوع من الغراء البصري، نظرًا لأن الغراء في حالة سائلة، فهو يُعرف أيضًا باسم الغراء البصري السائل أو غراء الماء البصري أو LOCA.بعد المعالجة، يصبح الغراء عديم اللون وشفافًا، مع نفاذية ضوء تزيد عن 98%، ويتميز بخصائص الانكماش المنخفض والمقاومة للأصفرار.في مجال التصفيح البصري، بالمقارنة مع أشرطة OCA التقليدية، يتمتع OCR بمزايا فريدة في الحجم الكبير والأسطح المنحنية والبيئات القاسية وغيرها من المجالات.
6. مزايا التعرف الضوئي على الحروف/الموقع
1) قابلية تطبيق قوية، يمكن أن يتوافق غراء واحد مع مجموعة متنوعة من منتجات الترقق؛
2) يتميز الغراء السائل بسيولة قوية، وليس حساسًا لسمك الحبر، وله ملء جيد للفجوات؛
3) إنها مناسبة للتصفيح ذو الحجم الكبير، وليس هناك أي قيود على حجم منتج التصفيح؛
4) إنها مناسبة لتصفيح السطح أو تصفيح الهيكل المعقد.
5) إنتاجية عالية من التصفيح وأداء إعادة صياغة جيد؛
6) الترابط الكيميائي، الترابط أقل تأثراً بدرجة الحرارة، واستقرار الترابط قوي.
7. شركات الإنتاج OCR/LOCAوهي: واكر، هنكل، مومينتيف، دوبونت؛
تلتزم شركة SAEF Technology بتوفير حلول متكاملة للمواد الوظيفية للصناعات الذكية واللمسية، وقد قامت بتطوير منتجات التعرف الضوئي على الحروف السيليكونية عالية الحساسية لشاشات اللمس التي يتم استخدامها في عملية التصفيح البصري لمكونات العرض مثل الغطاء الزجاجي وأجهزة استشعار اللمس وشاشات الكريستال السائل. وحدات.مزيج السيليكون OCR وزجاج A/R يحل بشكل مثالي مشكلة فقدان الضوء في طبقة الهواء بين شاشة اللمس ولوحة العرض، مما يمكن أن يزيد التباين بنسبة 400% في ضوء الشمس ويحسن رؤية شاشة اللمس في الداخل و الخارج.يمكن استخدام السيليكون OCR للوحات اللمس عالية الحساسية لفترة طويلة في نطاق -50-200 درجة مئوية، مما يحسن الأداء الموثوق للشاشة وبالتالي يطيل عمر منتج العرض.بالمقارنة مع المكونات المثبتة على الإطار، يمكن أيضًا أن يقلل OCR/LOCA السيليكوني لشاشات اللمس عالية الحساسية من تأثير التأثيرات الخارجية، ويحسن مقاومة الصدمات وقوة الانحناء، ويزيد من موثوقية شاشات اللمس.يتيح التعرف الضوئي على الحروف (OCR) المصنوع من السيليكون السائل نطاقًا واسعًا من سُمك التصاق المنتج، ويملأ الفجوات بين الأحبار والطلاءات بشكل أفضل، ويتيح تصميمات أقل سمكًا.
