تفاصيل المنتج:
|
نوع العرض: | شاشة LCD TFT الصناعية | حجم الشاشة: | 15.6 بوصة (365.72 × 220.39 ملم مدي) |
---|---|---|---|
القرار: | 1920 × 1080 FHD (0.179mm Pixel Pitch) | ذروة السطوع: | 1500 CD/M² (TYP) |
زاوية الرؤية: | 85 °/85 °/85 °/85 ° (CR≥10) | درجة الحرارة التشغيل.: | -30 درجة مئوية إلى +85 درجة مئوية (معتمدة من درجة الحرارة واسعة) |
واجهة: | 40 دبوس 2CH LVDS (I-PEX 20455-040E) | مدخلات الطاقة: | 3.3V DC ± 10 ٪ (4W TYP ، 5W MAX) |
نسبة التباين: | 800: 1 (TYP) | الضوء الخلفي: | شريط ضوء LED خارجي |
عمر LED: | 24.35W ، 50000 ساعة العمر | التدرج اللوني: | 72٪ NTSC |
تطبيق: | HMI ، الآلات الخارجية ، السيارات ، الطبية | امتثال: | متوافق مع REACH & RoHS |
إبراز: | شاشة LCD TFT صناعية 1500 شمعة في المتر المربع,شاشة LCD TFT صناعية LVDS,LVDS Industrial TFT LCD Display |
مصمم للبيئات الصناعية القاسية
شاشة SFTO1560RX-7312AN هي شاشة LCD TFT عالية السطوع مقاس 15.6 بوصة مصممة لتحمل الظروف القاسية. بفضل سطوع 1500 شمعة في المتر المربع وتشغيل من -30 درجة مئوية إلى 85 درجة مئوية، فإنها توفر رؤية لا مثيل لها في ضوء الشمس المباشر أو درجات الحرارة المتجمدة - مثالية لمعدات البناء وأتمتة المصانع والأكشاك الخارجية.
متانة من الدرجة الصناعية
متانة من الدرجة العسكرية: تم التحقق من صحتها من خلال 100 دورة صدمة حرارية، واختبارات اهتزاز 10-55 هرتز، وحماية تفريغ الشحنات الكهروستاتيكية ±12 كيلو فولت.
إضاءة خلفية LED لمدة 50000 ساعة: شريط إضاءة خارجي بمدخلات 45.1 فولت (اختياري IP67) لأقل قدر من الصيانة.
سطح مقاوم للمواد الكيميائية: طلاء مضاد للتوهج مقوى 3H يتحمل عوامل التنظيف الصناعية.
ميزات التكامل الذكية
واجهة LVDS للتوصيل والتشغيل: موصل 40 سنًا (I-PEX 20455) مع تحكم في المسح العكسي للتركيب المرن.
عدم الاحتفاظ بالصور: يمنع وضع إشارة DE فقط الاحتراق أثناء التشغيل على مدار الساعة طوال أيام الأسبوع.
تصميم منخفض الطاقة: استهلاك نموذجي 4 واط عند 3.3 فولت - يقلل من حمل حرارة النظام.
معتمد للنشر العالمي
• متوافق مع EU RoHS/REACH
• معتمد وفقًا لمعيار ISO 9001 (الجودة) و 14001 (البيئة)
• ضمان وظيفي لمدة عام واحد
موثوق به من قبل الصناعات:
✅ الآلات الثقيلة: لوحات تحكم الحفارات، شاشات العرض الزراعية
✅ النقل: لوحات القيادة في مجال الطيران، أنظمة الملاحة البحرية
✅ الأجهزة الطبية: معدات التشخيص، الشاشات المحمولة
✅ الطاقة: واجهات الإنسان والآلة في منصات النفط، محطات التحكم في المزارع الشمسية
طلب التخصيص: اتصل بـ sales2@saef.com.cn للحصول على إصدارات حاصلة على تصنيف IP، أو تكامل شاشة اللمس، أو الحواف المخصصة.
المواصفات
العنصر | المواصفات | الوحدة |
حجم الشاشة | 15.6 بوصة قطري حقيقي | |
فتحة الإطار | 365.72x220.39x12.5 | مم |
عدد البكسل | 1920 × R.G.B. × 1080 | بكسل |
تحديد البكسل | 0.17925 (أفقي) × 0.17925 (رأسي) | مم |
منطقة العرض | 344.16x193.59 | مم |
ألوان العرض | 16.7 مليون | لون |
وضع النقل | أسود بشكل طبيعي | - |
معالجة السطح | نوع AG، طلاء صلب 3H، | - |
استهلاك الطاقة | إجمالي الخلية | |
TC | 8100 | k |
NTSC | 72 (نموذجي) | % |
الأبعاد الخارجية
تعريف دبابيس الواجهة
الدبوس | الاسم | الوصف |
1 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
2 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
3 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
4 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
5 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
6 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
7 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
8 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
9 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
10 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
11 | LCD_VCC | طاقة منطق LCD ومشغل 3.3 فولت |
12 | LCD_VCC | طاقة منطق LCD ومشغل 3.3 فولت |
13 | LCD_VCC | طاقة منطق LCD ومشغل 3.3 فولت |
14 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
15 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
16 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
17 | REV_SCAN |
منخفض → الوضع العادي. مرتفع → مسح عكسي أفقي وعمودي |
18 | RXO0- | إدخال بيانات تفاضلية LVDS السلبية. القناة O0 (فردي) |
19 | RXO0+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة O0 (فردي) |
20 | RXO1- | إدخال بيانات تفاضلية LVDS السلبية. القناة O1 (فردي) |
21 | RXO1+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة O1 (فردي) |
22 | RXO2- | إدخال بيانات تفاضلية LVDS السلبية. القناة O2 (فردي) |
23 | RXO2+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة O2 (فردي) |
24 | LCD GND | أرضية منطق LCD ومشغل |
25 | RXOC- | إدخال ساعة تفاضلية LVDS السلبية. (فردي) |
26 | RXOC+ | إدخال ساعة تفاضلية LVDS الإيجابية. (فردي) |
27 | LCD GND | أرضية منطق LCD ومشغل |
28 | RXO3- | إدخال بيانات تفاضلية LVDS السلبية. القناة O3 (فردي) |
29 | RXO3+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة O3 (فردي) |
30 | RXE0- | إدخال بيانات تفاضلية LVDS السلبية. القناة E0 (زوجي) |
31 | RXE0+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة E0 (زوجي) |
32 | RXE1- | إدخال بيانات تفاضلية LVDS السلبية. القناة E1 (زوجي) |
33 | RXE1+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة E1 (زوجي) |
34 | LCD GND | أرضية منطق LCD ومشغل |
35 | RXE2- | إدخال بيانات تفاضلية LVDS السلبية. القناة E2 (زوجي) |
36 | RXE2+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة E2 (زوجي) |
37 | RXEC- | إدخال ساعة تفاضلية LVDS السلبية. (زوجي) |
38 | RXEC+ | إدخال ساعة تفاضلية LVDS الإيجابية. (زوجي) |
39 | RXE3- | إدخال بيانات تفاضلية LVDS السلبية. القناة E3 (زوجي) |
40 | RXE3+ | إدخال بيانات تفاضلية LVDS الإيجابية. القناة E3 (زوجي) |

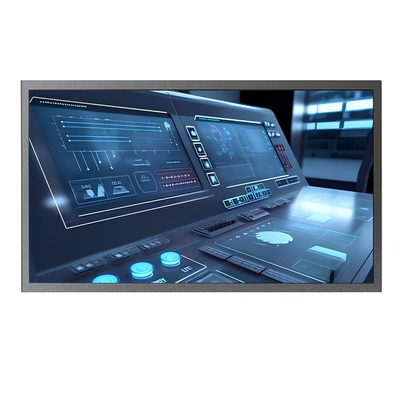

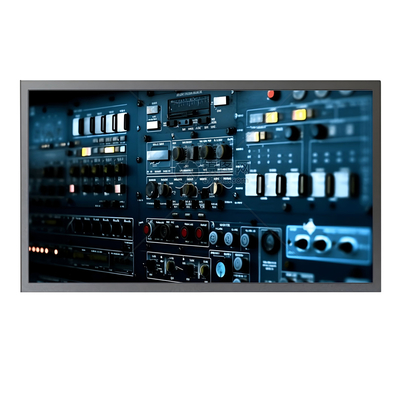

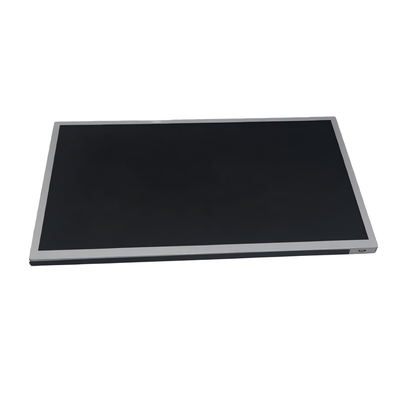

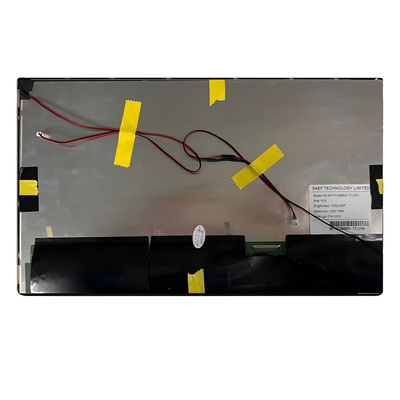

صورة المنتج
