تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT LCD مقاس 13.3 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 305.1 × 178.5 × 2.45 ملم (ملمس) | شاشات الكريستال السائل مع اللمس: | 327.2 × 215.2 × 6.3 ملم (مع اللمس) |
| المنطقة النشطة: | 293.76 × 165.24 ملم | واجهة LCD: | EDP |
| واجهة CTP: | USB | شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) |
| إضاءة السطح: | 300 شمعة / متر مربع - 1000 شمعة / متر مربع | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| المعالجة السطحية: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| لون العرض: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 13.3 بوصة شاشة TFT الصناعية,13شاشة LCD TFT صناعية بقيمة 0.3 بوصة,شاشة TFT صناعية بدقة FHD,13.3 Inch Industrial TFT LCD Monitor,FHD Resolution Industrial TFT Display |
||
الشاشة الصناعية الصينية TFT 13.3 بوصة، 13.3 بوصة FHD الدقة الشاشة الصناعية الكاسيتيف لمسة LCD وصف المنتج
شاشة SFTO1330JD-7057A-CT TFT LCD هي وحدة TFT LCD ذات المصفوفة النشطة الملونة البالغة 13.3 بوصة تستخدم TFTs السيليكونية غير المكشوفة (ترانزستورات الأفلام الرقيقة) كأجهزة التبديل النشطة.SFTO1330JD-7057A-CT وحدة العرض LCD TFT لديها 13مساحة نشطة مقاسة قطريًا تبلغ 0.3 بوصة بدقة Full-HD (1920 أفقيًا بمجموعة 1080 بكسل عموديًا). يتم تقسيم كل بكسل إلى أحمر، أخضر،النقاط الزرقاء التي تم ترتيبها في شريط عمودي ويمكن لهذه الوحدة عرض 16.7M ((أستدير) ((6bit+2FRC) الألوان ومجموعة الألوان 72٪. تم بناء محرك LED للقيادة في الضوء الخلفي في هذا الطراز.
يعرض شاشة LCD TFT SFTO1330JD-7057A-CT الرسومات والنصوص على لوحة 1920 × 3 × 1080 مع 16.7M ألوان باستخدام واجهة eDP (مدخل العرض المدمج) Ver1.2 وتوفير +3.فولتاج التغذية 3VDC للقيادة في لوحة TFT-LCD. في هذه لوحة العرض LCD SFTO1330JD-7057A-CT TFT ، تم دمج مرشحات الألوان لأداء ألوان ممتاز لتحقيق صور أكثر إشراقا ووضوحا ،جعل هذا العرض الأمثل للاستخدام في تطبيقات الوسائط المتعددة.المشاهدات المثلى في جميع الاتجاهات.بدون جهاز تحكم LED يدفع الضوء الخلفي.مواصفات معدل نقل EDP: 2.7Gbps / 2 lane 8bit.
* نوع الاحتياطي
* واجهة eDP
* استجابة عالية السرعة
* عمق لون 6 بتات (Hi-FRC) ، عرض 16.7M ألوان
* إضاءة خلفية من نوع الحافة المدمجة (LED)
* متوافق مع RGB98% و NTSC72%
* نسبة الضوء والتباين العالية، وانعكاس منخفض وزاوية عرض واسعة
* DE (تمكين البيانات) فقط
* خالية من الـ Rohs و Halogen
* TEO 6.0، ES6.0 متوافق
* تصحيح غاما
الخصائص:
| الكلمات الرئيسية: | 13.3 بوصة شاشة TFT الصناعية |
| القرار: | 1920*1080 بكسل |
| شاشة LCD باللمس: | 327.2 × 215.2 × 6.3 ملم (مع اللمس) |
| واجهة شاشة LCD | الـ EDP |
| شاشة لمسة: | CTP (شاشة لمسة سعة عرضية) |
| حجم الشاشة | 305.1 × 178.5 × 2.45 ملم (مع لمس) |
| المنطقة النشطة: | 293.76 × 165.24 ملم |
| واجهة CTP: | USB |
| ضوء السطح: | 300 Cd/m2 - 1000 Cd/m2 |
| درجة الحرارة العملية: | -10°C إلى +60°C |
| درجة الحرارة: | -20°C إلى +60°C |
| معالجة السطح: | الضباب 25٪، 3H |
| لون العرض: | 16.7 م |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| نوع العرض: | زوايا الرؤية الكاملة |
| نسبة التباين: | 1000 |
| مدة حياة LED: | 30000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
الشاشة الصناعية الصينية TFT 13.3 بوصة، 13.3 بوصة FHD الدقة الشاشة الصناعية الكاسيتيفية لمسة LCD رسم المنتج
تعريف دبوس العرض
1 NC لا يوجد اتصال
2 H-GND الأرض
3 LAN1_N وصلة إشارة مكملة _Lane1
4 LAN1_P رابط إشارة حقيقي _Lane1
5 H-GND الأرض
6 LAN0_N وصلة إشارة مكملة _Lane0
7 LAN0_P رابط إشارة حقيقي _Lane0
8 H-GND أرضية عالية السرعة
9 AUXP وصلة إشارة حقيقية _قناة مساعدة
10 AUXN وصلة إشارة مكملة _قناة مساعدة
11 H-GND الأرض
12 مصدر الطاقة LCD_VCC، 3.3V (عادة)
13 مصدر الطاقة LCD_VCC، 3.3V (عادة)
14 BIST تمكين الاختبار الذاتي للوحة
15 H-GND الأرض
16 H-GND الأرض
17 HPD HPD ((تشخيص الشاشة الساخنة) دبوس الإشارة
18 BL_GND أرضية عالية السرعة
19 BL_GND أرضية عالية السرعة
20 BL_GND الأرضية عالية السرعة
21 BL_GND أرضية عالية السرعة
22 BL_EN الضوء الخلفي يعمل / لا يعمل دبوس التحكم
23 BL_PWM الضوء الخلفي PWM الضوء الخفيف
24 NC لا يوجد اتصال
25 NC لا يوجد اتصال
26 طاقة الضوء الخلفي BL_PWR
27 قوة الضوء الخلفي BL_PWR
28 طاقة الضوء الخلفي BL_PWR
29 طاقة الضوء الخلفي BL_PWR
30 NC لا يوجد اتصال
تعريف دبوس USB PCAB
1 VCC
2 USB-
3 USB +
4 جنيهات

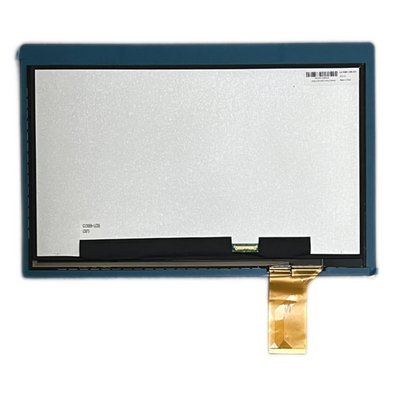

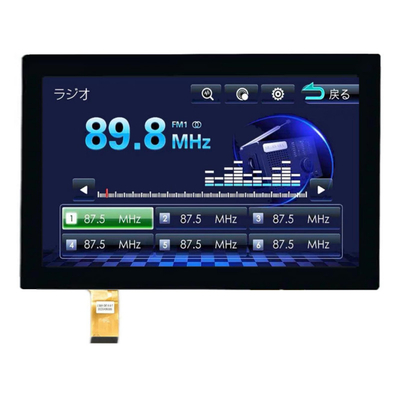

الشاشة الصناعية TFT الصين 13.3 بوصة، 13.3 بوصة FHD الدقة الصناعية الكاسيتيف لمسة شاشة LCD صورة المنتج
منشآت المصنع والشهادات
لمسة السعة المتوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية المتوقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
إدخال شاشة تعمل باللمس OCA مواد الارتباط
مع تطور التكنولوجيا، المزيد والمزيد من أجهزتنا الإلكترونية، وخاصة تطوير شاشات اللمس،تزداد أعلى وأعلى للمواد البصرية لهيكل الارتباط البصري، والتي مطلوب أن يكون لها شفافية بلا لون، ونقل الضوء أكثر من 98٪، وقوة جيدة للاتصال، ويمكن أن تكون عالقة في درجة حرارة الغرفة أو درجة حرارة متوسطة،ولديها خصائص تقلص صقل صغير، يطلق على هذا الملصق اسم الملصق البصري. الملصقات البصرية المصنوعة من مواد مختلفة مثل السيليكون والراتنج الأكريليك والبوليستر غير المشبعة والبوليوريثان والراتنج الايبوكسي وما إلى ذلك.
1ما هو OCA
OCA (Optically Clear Adhesive) هو شريط ملصق مزدوج الجانبين بدون مادة مصفوفة يتم الحصول عليه عن طريق جعل الغراء الأكريليك البصري في أي مادة رصيدة،ومن ثم تطبيق طبقة من فيلم الإفراج على الطبقات العليا والسفلية.
2مزايا OCA
نظافة عالية، انتقالات ضوئية عالية، ضباب منخفض؛ سمك الطبقة اللاصقة هو موحد والسطحية عالية؛ الالتصاق العالي وقوة الارتباط العالية بعد التصفيف؛ ناعمة إلى ناعمة،ناعمة إلى صلبة، من الصعب إلى الصعب يمكن تثبيته، والمواد المناسبة لديها تطبيق واسع.
3شركة إنتاج (أوكا)
3M و tesa هي الأساسية ، وقد تم احتلال طاقة إنتاج 3M بشكل رئيسي من قبل الشركات المصنعة التقليدية للكاميرا LCD لفترة طويلة ، وتحتل أساسًا السوق الراقية ؛ميتسوبيشي و نيتو دينكو من اليابان، كوريا الجنوبية هي LG Chem و SKC من كوريا الجنوبية.
4ما هو OCR
OCR (الراتنج البصري الواضح) هو نوع من الغراء البصري ، لأن الغراء في حالة سائلة ، يُعرف أيضًا باسم الغراء البصري السائل ، غراء المياه البصرية أو LOCA. بعد التشديد ،الغراء عديم اللون وشفاففي مجال التصفيف البصري، مقارنة مع أشرطة OCA التقليدية،الـ OCR لديها مزايا فريدة في الحجم الكبير، الأسطح المنحنية، البيئات القاسية وغيرها من الحقول.
5مزايا OCR/LOCA
1) قابلية التطبيق القوية ، يمكن أن يتوافق غراء واحد مع مجموعة متنوعة من منتجات التصفيف ؛
2) الغراء السائل لديه سائل قوي ، وليس حساسا لسمك الحبر ، وله ملء فجوة جيدة.
3) انها مناسبة للتصفيف الكبير ، وليس هناك قيود على حجم منتج التصفيف ؛
4) انها مناسبة لتصفيف السطح أو تصفيف الهياكل المعقدة.
5) إنتاجية عالية للسلسلة وأداء جيد لإعادة العمل.
6) الارتباط الكيميائي ، يتأثر الارتباط بدرجة أقل من درجة الحرارة ، واستقرار الارتباط قوي.
6شركات إنتاج OCR/LOCAهم: واكر، هنكل، مومنتيف، دوبونت.
تلتزم SAEF Technology بتوفير حلول كاملة للمواد الوظيفية للصناعات الذكية واللمسية ،وقد طورت منتجات سيليكون OCR عالية الحساسية لشاشات اللمس التي تستخدم في عملية التصفيف البصري لمكونات العرض مثل زجاج الغطاء، أجهزة الاستشعار اللمس ووحدات LCD. يحل الجمع بين OCR السيليكون وزجاج A / R بشكل مثالي مشكلة فقدان الضوء في طبقة الهواء بين شاشة اللمس ولوحة العرض ،والتي يمكن أن تزيد من التباين بنسبة 400٪ في ضوء الشمس وتحسين مرئية الشاشة اللمسية داخل وخارجيمكن استخدام OCR السيليكون لألواح اللمس عالية الحساسية لفترة طويلة في نطاق -50-200 درجة مئوية ،الذي يحسن من أداء الشاشة الموثوق به وبالتالي يطيل من عمر منتج الشاشةبالمقارنة مع المكونات المثبتة على الإطار، يمكن أن يقلل سلكون OCR / LOCA لشاشات اللمس عالية الحساسية من تأثير التأثيرات الخارجية، وتحسين مقاومة التأثيرات وقوة الانحناء.وزيادة موثوقية شاشات اللمسيسمح OCR السائل السيليكون بمجموعة واسعة من سمك الالتصاق للمنتج ، ويملأ أفضل الفجوات بين الحبر والطلاء ، ويسمح بتصميمات أكثر رقابة.
