تفاصيل المنتج:
|
| حجم الشاشة: | 15.6 بوصة قطري | نوع العرض: | وحدة TFT LCD الصناعية |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية |
| درجة الحرارة التشغيل.: | -35 درجة مئوية إلى + 85 درجة مئوية | السطوع: | 500 شمعة / متر مربع |
| نسبة التباين: | 1200: 1 (نوع) | واجهة: | مدخلات LVDS 8 بت ، موصل I-PEX |
| معالجة السطح: | الطلاء Ag/AR/AF (يمكن اختياره) | تقنية اللمس: | لوحة تعمل باللمس بالسعة |
| غطاء زجاجي: | زجاج غوريلا/زجاج مقسى/PMMA | نقاط اللمس: | 10 نقاط متعددة اللمسات |
| واجهة تعمل باللمس: | I²C/USB/RS232 (قابل للتكوين) | خيارات IC: | eeti ، ilitek ، cypress ، Goodix |
| التخصيص: | الطباعة الحريرية والشعار والقطع | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT الصناعية FHD,شاشة TFT الصناعية ذات لوحة لمسة سعة,Capacitive Touch Panel Industrial TFT Display |
||
تقديم شاشة SFTO1560JD-7328BN
الـSFTO1560JD-7328BNهو عالية الأداءوحدة TFT LCD الصناعيةمصممة لتطبيقات قوية في البيئات الصناعية والطبية والطيران والفضاء والبحرية.15مساحة نشطة قطرية 6 بوصاتودقة HD كاملة (1920 × 1080)، هذا العرض يوفر وضوحا استثنائيا وموثوقية في الظروف القاسية.
الخصائص الرئيسية:
المواصفات التقنية:
التطبيقات:
لماذا تختار SFTO1560JD-7328BN؟
مثالية لمصنعي المعدات الأولية ومكملات النظام في أوروبا والولايات المتحدة الأمريكية:
تم تصميم SFTO1560JD-7328BN لتلبية متطلباتقطاعات الأتمتة الصناعية والرعاية الصحية والطيرانتصميمه المدمج، وضوحه العالي، وتحمل درجة حرارة واسعة تجعله الخيار الأول للمهنيين الذين يحتاجونموثوقية لا تنازل.
اتصل بنا اليوم للطلبات الكبيرة أو التخصيص!
في شركة (سيف) للتكنولوجيا المحدودةدعم من نهاية إلى نهايةمن أجل احتياجات العرض الصناعي. مقرها في الصين مع التوزيع العالمي، ونحن نضمن تسليم سريع والمساعدة التقنية للعملاء فيأمريكا الشمالية وأوروبا.
المواصفات
| المعلم | المواصفات | الوحدة |
| المنطقة النشطة | 345.6 ((W) × 194.4 ((H) | ملم |
| عدد البكسلات | 1920 × RGB × 1080 | البكسلات |
| مساحة البكسل | 0.18 ((W) × 0.18 ((H) | ملم |
| ترتيب البكسلات | RGB الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| إظهار الألوان | 8بيت | الألوان |
| معالجة السطح | HC | |
| نسبة التباين | حوالي 1200 دقيقة1000 | |
| زاوية الرؤية ((CR>10) | النوع 85/85/85/85 | deg. |
| مجموعة الألوان | 72% NTSC | |
| السطوع | 500 عادة 425 دقيقة | cd/m2 |
| توحيد السطوع | 80 ٪ عادة 75 ٪ دقيقة | |
| استهلاك الطاقة | (ماكس)10.65 واط Typ. 9.55 واط | واط |
| مقياس المخطط | 363.8*2159 | ملم |
| الوزن | 850 غرام | جرام |
الأبعاد الخارجية
تعريف دبوس الواجهة
|
لا، لا، لا |
الرمز |
لا، لا، لا |
الرمز |
||
|
1 |
RE3P |
إدخال بيانات التفاضل الإيجابي لـ LVDS القناة E3 ((Even) |
21 |
RO1N |
البيانات التفاضلية السلبية لـ LVDS في قناة الدخول O1 ((Odd) |
|
2 |
RE3N |
إدخال البيانات التفاضلية السلبية لجهاز LVDS القناة E3 ((سواء)) |
22 |
RO0P |
البيانات الإيجابية للفارق LVDS في القناة O0 ((Odd) |
|
3 |
RECLKP |
إدخال ساعة التفاضل LVDS الإيجابي t (سواء) |
23 |
RO0N |
البيانات التفاضلية السلبية لـ LVDS في قناة الدخول O0 ((Odd) |
|
4 |
تذكّر |
إدخال ساعة LVDS التفاضلي السلبي |
24 |
الـ GND |
شاشة LCD الأرضية |
|
5 |
RE2P |
إدخال بيانات التفاضل الإيجابي لـ LVDS القناة E2 ((Even) |
25 |
NC |
SDA لاستخدام SAEF ، يجب أن يكون هذا الدبوس مفتوحاً |
|
6 |
RE2N |
إدخال البيانات التفاضلية السلبية من LVDS القناة E2 ((سواء) |
26 |
NC |
يجب أن يكون هذا الدبوس مفتوحاً |
|
7 |
الـ GND |
شاشة LCD الأرضية |
27 |
NC |
MTP لاستخدام SAEF ، يجب أن يكون هذا الدبوس مفتوحاً |
|
8 |
RE1P |
إدخال البيانات المختلفة الإيجابية لـ LVDS القناة E1 ((Even) |
28 |
LCD_VCC |
طاقة الشاشة LCD 3.3V |
|
9 |
الـ RE1N |
إدخال البيانات التفاضلية السلبية من LVDS القناة E1 ((سواء) |
29 |
LCD_VCC |
طاقة الشاشة LCD 3.3V |
|
10 |
RE0P |
إدخال البيانات المختلفة الإيجابية لـ LVDS القناة E0 ((Even)) |
30 |
LCD_VCC |
طاقة الشاشة LCD 3.3V |
|
11 |
(إيه إيه) |
إدخال البيانات التفاضلية السلبية من LVDS القناة E0 ((Even)) |
31 |
LED_PW م |
ضوء الخلفية ضبط ،3.3V ((3V~3.6V) |
|
12 |
RO3P |
إدخال بيانات التفاضل الإيجابية لـ LVDS القناة O3 ((Odd) |
32 |
LED_EN |
قم بتشغيل الدبوس3.3V ((3V~3.6V) |
|
13 |
RO3N |
إدخال البيانات التفاضلية السلبية من LVDS القناة O3 ((Odd)) |
33 |
الـ GND |
الأرض |
|
14 |
الـ GND |
شاشة LCD الأرضية |
34 |
STBYB |
وضع الاستعداد العميق إعداد دبوس. |
|
15 |
ROCLKP |
إدخال ساعة التفاضل LVDS الإيجابي t (Odd) |
35 |
RSTB |
إعادة تعيين الجهاز لمشغل LCD IC ، نشطة منخفضة |
|
16 |
ROCLKN |
إدخال ساعة التفاضل السلبي لـ LVDS |
36 |
الـ GND |
الأرض |
|
17 |
الـ GND |
شاشة LCD الأرضية |
37 |
BL_POW الطوارئ |
إمدادات الطاقة +12 فولت Vi |
|
18 |
RO2P |
إدخال بيانات التفاضل الإيجابية لجهاز LVDS القناة O2 ((Odd)) |
38 |
BL_POW الطوارئ |
إمدادات الطاقة +12 فولت Vi |
|
19 |
RO2N |
إدخال البيانات التفاضلية السلبية من LVDS القناة O2 ((Odd) |
39 |
BL_POW الطوارئ |
إمدادات الطاقة +12 فولت Vi |
|
20 |
RO1P |
إدخال بيانات التفاضل الإيجابية من LVDS القناة O1 ((Odd)) |
40 |
BL_POW الطوارئ |
إمدادات الطاقة +12 فولت Vi |
الخصائص البصرية
|
البند |
الرمز |
الحالة |
دقيقة |
-أجل. |
ماكس |
الوحدة |
|
الضوء |
ضغط الدم |
θ=0° |
425 |
500 |
... |
cd/m2 |
|
L255 التوحيد |
△Bp |
|
75 |
80 |
... |
% |
|
زاوية النظر |
θL |
Cr≥10 |
... |
85 |
... |
deg |
|
|
θR |
|
... |
85 |
... |
|
|
|
ψT |
|
... |
85 |
... |
|
|
|
ψB |
|
... |
85 |
... |
|
|
نسبة التباين |
سي سي |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
إحداثيات اللون في CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
|
(وي) |
|
0.299 |
0.329 |
0.359 |
|
|
مجموعة الألوان |
|
NTSC |
... |
72 |
... |
% |
|
غاما |
|
25 درجة مئوية |
2.0 |
2.2 |
2.4 |
% |
|
الصوت المتقاطع |
|
25 درجة مئوية |
... |
... |
2 |
% |
خصائص الضوء الخلفي
|
المعلم |
الرمز |
القيم |
الوحدة |
||
|
|
|
دقيقة. |
-أجل. |
(ماكس) |
|
|
فولتاج إمدادات LED |
V LED |
28 |
30 |
31 |
V |
|
تيار إمدادات LED |
الـ ILED |
- |
252 |
- |
mA |
|
استهلاك الطاقة |
PLED |
- |
8.89 |
9.19 |
W |
|
كمية LED |
QLED |
- |
40 |
- |
إيه أي |
|
مدة حياة LED |
TLED |
40000 |
50000 |
- |
الساعات |
مواصفات CTP (اختياري)
| الفئة | المعلم | المواصفات |
| عامة | الهيكل | زجاج الغطاء + زجاج DITO |
| تعزيز العدسة الغطاء | مُعزّز كيميائياً | |
| صلابة سطح العدسة | ≥6H (صلابة القلم) | |
| معدل انتقال الضوء | ≥85% | |
| درجة حرارة العملية | -30°C ~ +80°C، ≤85% RH | |
| درجة حرارة التخزين | -35 °C ~ + 85 °C ، ≤ 85% RH | |
| الكهرباء | واجهة | IIC / USB / UART |
| لمسة IC | IL12511 | |
| فولتاج إمدادات الطاقة (VDD) | 3.3 فولت أو 5 فولت (يمكن الاختيار) | |
| مقاومة المضيف (SDA/SCL) | قابلة للتكوين على اللوحة الرئيسية | |
| البيئة | ظروف التشغيل | تعمل في الضباب/مياه السطح |
| خصائص سطح | حبر السطح | مضاد للأشعة فوق البنفسجية |
| معالجة السطح | مضاد للوهج (ضباب: 10٪) | |
| طبقة LCD-TP | أوكا (اللاصق الشفاف بصريًا) | |
| الامتثال | المعايير المادية | متوافقة مع RoHS و خالية من الهالوجين |

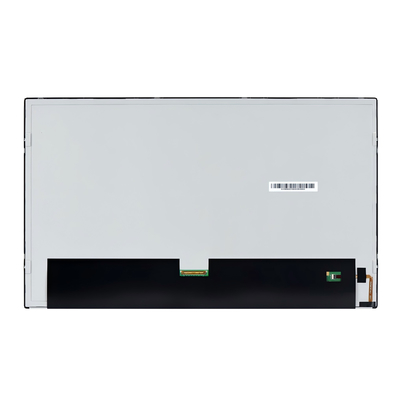

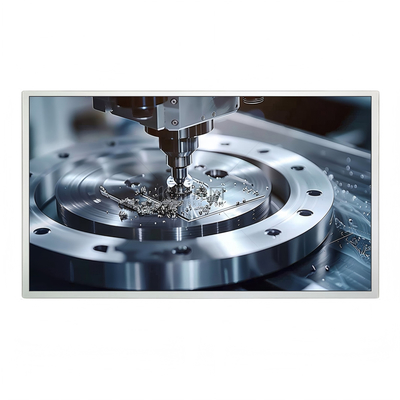

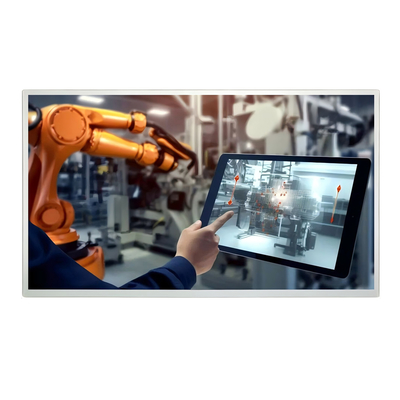

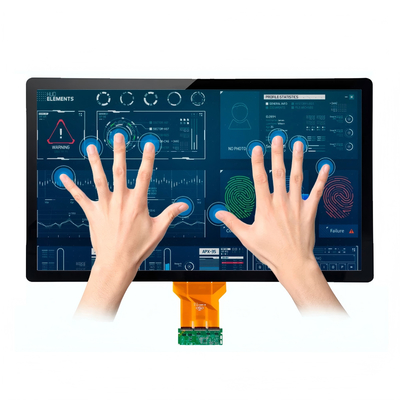

صورة المنتج
