تفاصيل المنتج:
|
| حجم الشاشة: | 23.8 بوصة قطري | القرار: | 1920 × 1080 بكسل (شريط RGB) |
|---|---|---|---|
| السطوع: | 350 شمعة / متر مربع | واجهة: | LVDS (2 شئ ، 8 بت) |
| درجة حرارة التخزين: | 0 درجة مئوية إلى + 50 درجة مئوية | درجة الحرارة التشغيل.: | -20°C إلى +60°C |
| تقنية اللمس: | لوحة تعمل باللمس بالسعة | عمر الضوء الخلفي: | 50000 ساعة (LED ، @25 درجة مئوية) |
| صلابة سطح: | ≥6h (مضاد للهراء ، ضباب 10 ٪) | خيارات IC: | Eeti ، Exc3189 |
| المتانة البيئية: | وظيفية في الضباب/الماء السطحي | امتثال: | ROHS ، REACH ، خالية من الهالوجين ، ISO 9001/14001 (EU/US Certified) |
| إبراز: | شاشة LCD TFT بدرجة صناعية RGB Stripe,شاشة LCD TFT بدرجة صناعية,شاشة LCD TFT بدرجة صناعية 1920 × 1080,Industrial Grade TFT LCD Display,1920×1080 Industrial Grade TFT LCD |
||
شاشة TFT من الدرجة الصناعية 23.8 بوصة للبيئات المتطرفة في الاتحاد الأوروبي / الولايات المتحدة
تم تصميم SFTO2380HY-7253ACT للأسواق الصناعية في أمريكا الشمالية وأوروبا ، مما يوفر موثوقية لا تنازل فيها في المصانع والمرافق الطبية والمنشآت الخارجية.مع 23.8" لوحة HD كاملة مع واجهة LVDS الصناعية، فإنه يعمل دون عيب من 0 °C إلى +50 °C ويتحمل 60 سم قطرات، ± 4kV ESD، ورطوبة عالية.أنها تلبي المتطلبات التنظيمية الصارمة للاتحاد الأوروبي / الولايات المتحدة للمعدات الصناعية.
لماذا يختار العملاء الصناعيين هذا العرض:
✅ ضوء خلفي LED لمدة 50،000 ساعة يقلل من تكاليف صيانة دورة الحياة
✅ مقاومة الضوضاء لـ LVDS نقل إشارة مستقر في بيئات المحرك / VFD
✅ مقاومة التكثيف ️ تعمل في المناخات الأوروبية ذات الرطوبة العالية
أبرز أداء الصناعة
مقاومة الاهتزازات أثناء العمل الثقيل
يجتاز اختبار الاهتزازات ثلاثي المحور 10-55 هرتز (وفقا لمعايير EN 61373 للسكك الحديدية) ، مثالية لآلات البناء / الزراعية.
دقة اللون في درجات الحرارة المنخفضة
يضمن تصحيح غاما عدم تغير اللون أثناء البدء البارد عند 0 درجة مئوية، وهو أمر حاسم للتصوير الطبي.
الاتصال الصناعي
تتكامل واجهة LVDS بشكل أصلي مع PLCs Siemens ، وجهاز تحكم Beckhoff ، وتدعم تعديل VCOM في الوقت الحقيقي (I2C).
سطح مقاوم للكيماويات
الطلاء المقاوم للأشعة فوق البنفسجية المقاوم للزيوت / المذيبات ، والذي تم التحقق منه باختبار رطوبة الحرارة بنسبة 90٪ RH / 120hr.
المواصفات التقنية الغوص العميق
|
التحدي الصناعي |
حلولنا |
|---|---|
|
استخدام خط الإنتاج على مدار الساعة |
50الضوء الخلفي لمدة 000 ساعة (متواصل @ 25 درجة مئوية) |
|
الشركات الناشئة للمخازن الباردة |
0°C تيار بدء التشغيل ≤1.91A (470μs soft-start) |
|
البيئات الغنية بـ EMI |
100Ω عائق LVDS + موصل محمي بالكامل |
|
عملية القفاز/اليد الرطبة |
التلامس السمكية المتوقعة مع EXC3189 IC |
التطبيقات الصناعية المستهدفة
الصناعة 4.0 (ألمانيا): أجهزة HMI الآلية CNC، لوحات التحكم الآلي
الطبية (الولايات المتحدة الأمريكية): الشاشات التشخيصية
النقل (اسكندنافيا): أنظمة معلومات الركاب في القطارات والحافلات
المصانع الذكية: واجهات الملاحة للسيارات المتحركة، محطات إدارة المستودعات
شهادة المصنع
تم إنتاجها من قبل Saef Technology (شنتشن) ، متوافقة مع:
الاتحاد الأوروبي: 2011/65/EU (RoHS) ، 1907/2006 (REACH)
أمريكا الشمالية: FCC الجزء 15 الجزء الفرعي B الفئة A
الصناعية: معايير الاهتزاز IEC 61373
الأبعاد الخارجية
المواصفات
| المعلم | المواصفات | الوحدة |
| المنطقة النشطة | 527.04 ((H) × 296.46 ((V) | ملم |
| عدد البكسلات | 1920 ((H) ×1080 ((V) | البكسلات |
| مساحة البكسل | 0.2745*02745 | ملم |
| ترتيب البكسلات | RGB الشريط الرأسي | |
| ضوء أزرق | 350 | Cd/m2 |
| عرض الألوان | 16.7M | الألوان |
| وضع العرض | وضع الإرسال، عادةً أسود | |
| المخطط الأبعاد |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
ملم |
| معالجة السطح | مكافحة الانعكاسات ، الطلاء الصلب ((3H) | |
| إضاءة خلفية | نوع 1 LED Lighting Bar | الكمبيوترات |
تعريف دبوس الواجهة
| الدبوس | الرمز | الوصف |
| 1 | RO(0) N | إشارة LVDS غريبة |
| 2 | RO ((0) P | إشارة LVDS الغريبة + |
| 3 | RO(1) N | إشارة LVDS غريبة |
| 4 | RO ((1) P | إشارة LVDS الغريبة + |
| 5 | RO(2) N | إشارة LVDS غريبة |
| 6 | RO(2) P | إشارة LVDS الغريبة + |
| 7 | الـ GND | الأرض |
| 8 | (روك) | ساعة LVDS الغريبة |
| 9 | ROCLK+ | ساعة LVDS الغريبة + |
| 10 | RO(3)N | إشارة LVDS غريبة |
| 11 | RO(3) P | إشارة LVDS الغريبة + |
| 12 | RE(0) N | حتى إشارة الـ (إل.في.دي.إس) |
| 13 | RE(0) P | حتى إشارة LVDS + |
| 14 | الـ GND | الأرض |
| 15 | RE(1) N | حتى إشارة الـ (إل.في.دي.إس) |
| 16 | RE(1) P | حتى إشارة LVDS + |
| 17 | الـ GND | الأرض |
| 18 | RE(2) N | حتى إشارة الـ (إل.في.دي.إس) |
| 19 | RE(2) P | حتى إشارة LVDS + |
| 20 | تذكّر | حتى ساعة الـ (إل.في.دي.إس) |
| 21 | RECLK+ | حتى ساعة LVDS + |
| 22 | RE(3) N | حتى ساعة الـ (إل.في.دي.إس) |
| 23 | RE(3) P | حتى ساعة LVDS + |
| 24 | الـ GND | الأرض |
| 25 | WP | كتابة الحماية (الارتفاع: كتابة تمكين ، منخفضة أو مفتوحة: كتابة تعطيل) |
| 26 | الـ SCL | الساعة المتسلسلة I2C (لتعديل VCOM) |
| 27 | الـ SDA | الساعة المتسلسلة I2C (لتعديل VCOM) |
| 28 | 5 فولت | إمدادات الطاقة المتواصلة |
| 29 | 5 فولت | إمدادات الطاقة المتواصلة |
| 30 | 5 فولت | إمدادات الطاقة المتواصلة |
الدرجات القصوى المطلقة
|
المعلم |
الرمز |
دقيقة. |
(ماكس) |
الوحدة |
|
تشغيل الكهرباء |
V DD |
-صفر3 |
6 |
V |
|
فولتاج إمدادات المنطق |
V IN |
(في إس إس 0)3 |
V DD+0.3 |
V |
|
درجة حرارة العمل |
TOP |
0 |
50 |
°C |
|
درجة حرارة التخزين |
T ST |
-20 |
60 |
°C |
خصائص الضوء الخلفي
|
المعلم |
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
|
|
تشغيل الجهد الداخلي للضوءدبوس الإدخال |
رقم VPIN |
- |
55.2 |
- |
V |
|
LED Light Bar Current في التيار الداخليدبوس الإدخال |
رقم IPIN |
- |
60 |
- |
(ما) |
|
استهلاك الطاقة LED |
ب ب |
- |
13.2 |
- |
W |
|
(بلو برايتنس) |
- |
300 |
350 |
- |
Cd/m2 |
|
مدة حياة المصابيح |
|
- |
50000 |
- |
الساعات |
مواصفات CTP
|
الفئة |
المعلم |
المواصفات |
|
عامة |
الهيكل |
زجاج الغطاء + زجاج جهاز الاستشعار |
|
|
تعزيز العدسة الغطاء |
قوة جسدية |
|
|
صلابة سطح العدسة |
≥6H (صلابة القلم) |
|
|
معدل انتقال الضوء |
≥85% |
|
|
درجة حرارة العملية |
-10°C ~ +60°C، ≤85% RH |
|
|
درجة حرارة التخزين |
-20°C ~ +70°C، ≤85% RH |
|
الكهرباء |
واجهة |
IIC / USB اختياري |
|
|
لمسة IC |
المواد المستخدمة في الصناعة |
|
|
فولتاج إمدادات الطاقة (VDD) |
IIC:3.3 فولت USB: 5 فولت |
|
|
مقاومة المضيف (SDA/SCL) |
قابلة للتكوين على اللوحة الرئيسية |
|
البيئة |
ظروف التشغيل |
يعمل في الضباب المياه السطحية/Glove |
|
خصائص سطح |
حبر السطح |
مضاد للأشعة فوق البنفسجية |
|
|
معالجة السطح |
مضاد للوهج (ضباب: 3٪) |
|
|
طبقة LCD-TP |
OCR (الراتنج الشفاف بصريًا) |
|
الامتثال |
المعايير المادية |
متوافقة مع RoHS و خالية من الهالوجين |

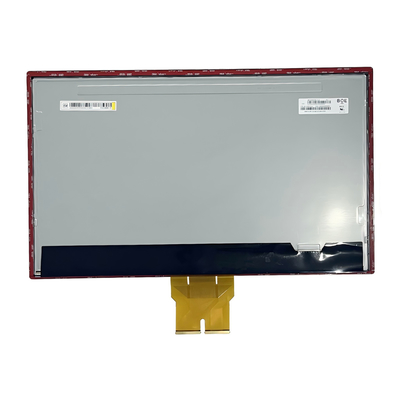

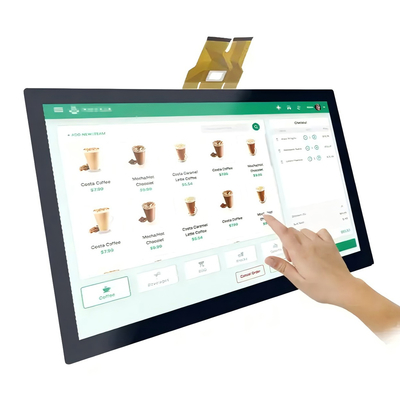

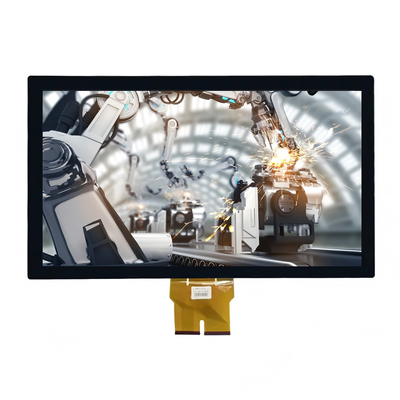

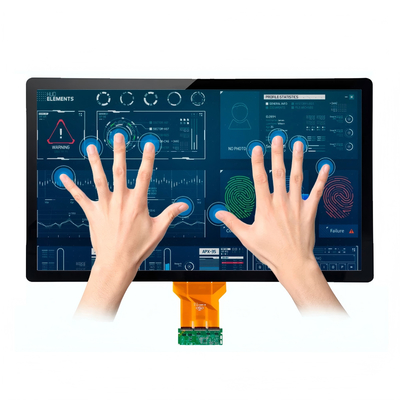

صورة المنتج
