تفاصيل المنتج:
|
| حجم الشاشة: | 13.3 بوصة قطري | القرار: | 1920 × 1080 بكسل (شريط RGB) |
|---|---|---|---|
| درجة حرارة التخزين: | -20 درجة مئوية إلى +70 درجة مئوية | درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 80 درجة مئوية |
| السطوع: | 1000 شمعة / متر مربع | نسبة التباين: | 1000:1 (النوع) |
| واجهة: | 2 حارة EDP 1.2 (2.7 جيجابت في الثانية) | إمدادات الطاقة: | 3.3V DC (المنطق) ، 12V/24V (الإضاءة الخلفية) |
| معالجة السطح: | الطلاء Ag/AR/AF (يمكن اختياره) | تقنية اللمس: | لوحة تعمل باللمس بالسعة |
| غطاء زجاجي: | زجاج غوريلا/زجاج مقسى/PMMA | نقاط اللمس: | 10 نقاط متعددة اللمسات |
| واجهة تعمل باللمس: | I²C/USB/RS232 (قابل للتكوين) | خيارات IC: | eeti ، ilitek ، cypress ، Goodix |
| التخصيص: | الطباعة الحريرية والشعار والقطع | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة شاشة LCD صناعية بدقة 1080p,وحدة شاشة LCD TFT بدقة Full HD,واجهة EDP TFT شاشة LCD,Full HD TFT LCD Display Module,eDP Interface TFT LCD Display |
||
شاشة TFT صناعية فائقة السطوع للبيئات الصعبة
SFTO1330SM-7208A3CT2 عبارة عن وحدة LCD TFT مقاس 13.3 بوصة عالية الأداء بدقة Full HD مصممة للتطبيقات الصناعية التي تتطلب رؤية استثنائية ومتانة واستجابة للمس. تتميز هذه الشاشة بسطوع مذهل يبلغ 1000 شمعة وسطوع ألوان يبلغ 72٪ من NTSC، مما يوفر صورًا واضحة وضوح الشمس حتى في ظروف الإضاءة المحيطة العالية. تضمن تقنية اللمس بالسعة المتكاملة مع طلاء مضاد للتوهج (صلابة 6H) إدخالًا موثوقًا به في الإعدادات الوعرة مثل المصانع والأكشاك الخارجية والمعدات الطبية.
الميزات الرئيسية
وضوح Full HD: دقة 1920×1080 مع 16.7 مليون لون لنص ورسومات وفيديو حاد.
واجهة eDP عالية السرعة: يضمن منفذ العرض المضمن ذو المسارين (2.7 جيجابت في الثانية) نقل البيانات بسلاسة.
تشغيل في نطاق واسع من درجات الحرارة: أداء موثوق به من -20 درجة مئوية إلى +70 درجة مئوية (التخزين: -30 درجة مئوية إلى +80 درجة مئوية).
إضاءة خلفية LED لمدة 50000 ساعة: تصميم موفر للطاقة مع عمر افتراضي ممتد لتقليل الصيانة.
متانة من الدرجة الصناعية: سطح مضاد للتوهج، هيكل مقاوم للصدمات، والامتثال لـ RoHS.
سهولة التكامل: يدعم تعتيم PWM، واجهات اللمس I²C/USB/UART، وإدخال طاقة التيار المستمر (منطق 3.3 فولت، إضاءة خلفية 12 فولت/24 فولت).
التميز التقني
الأداء البصري: زوايا رؤية 85 درجة، نسبة تباين 800:1، ووقت استجابة 30 مللي ثانية.
حساسية اللمس: يعمل بشكل لا تشوبه شائبة مع القفازات، في الضباب/رطوبة السطح، ويدعم اللمس المتعدد.
تصميم قوي: تصميم نحيف (عمق 5.2 مم)، خفيف الوزن، وموصل محمي من EMI (I-PEX 20455-030E).
موثوقية معتمدة: حاصل على شهادة ISO 9001/14001، تم اختباره لمدة 72 ساعة في ظروف الرطوبة/الصدمة الحرارية.
التطبيقات المثالية
لوحات HMI الصناعية
محطات البيع/البيع بالتجزئة
معدات التشخيص الطبي
أنظمة مؤتمرات الفيديو
ترفيه النقل
آلات البيع الذكية
لماذا تختار هذه الشاشة؟
تم تصميم SFTO1330SM-7208A3CT2 بواسطة شركة Saef Technology Limited (Shenzhen)، وهي تجمع بين التكنولوجيا البصرية المتطورة والمتانة الصناعية. تعمل واجهة eDP الخاصة بها على تبسيط التكامل مع الأنظمة المضمنة، بينما تعمل شاشة اللمس بالسعة على تحسين تفاعل المستخدم. مدعومة باختبارات صارمة وشهادات عالمية، تم تحسين هذه الوحدة للتشغيل على مدار الساعة طوال أيام الأسبوع في أصعب البيئات في أوروبا وأمريكا الشمالية.
طلب التخصيص
اتصل بـ sales2@saef.com.cn للحصول على إصدارات مختومة IP65 أو خيارات اللمس بالسعة أو تصميمات الإطار المخصصة.
الأبعاد الخارجية
تعريف دبابيس الواجهة
| رقم الدبوس | الرمز | الإدخال/الإخراج | الوظيفة |
| 1 | CABC_ EN / NC | - | محجوز لـ CD |
| 2 | H_GND | P | سرعة عالية مستديرة |
| 3 | Lane1_N | I | إشارة مكملة Link Lane 1 |
| 4 | Lane1_P | I | إشارة حقيقية Link Lane 1 |
| 5 | H_GND | P | سرعة عالية مستديرة |
| 6 | Lane0_N | I | إشارة مكملة Link Lane 0 |
| 7 | Lane0_P | I | إشارة حقيقية Link Lane 0 |
| 8 | H_GND | P | سرعة عالية مستديرة |
| 9 | AUX_CH_P | I | قناة مساعدة الإشارة الحقيقية |
| 10 | AUX_CH_N | I | قناة مساعدة الإشارة المكملة |
| 11 | H_GND | P | سرعة عالية مستديرة |
| 12 | LCD_VDD | P | منطق LCD وطاقة التشغيل (3.3 فولت) |
| 13 | LCD_VDD | P | منطق LCD وطاقة التشغيل (3.3 فولت) |
| 14 | NC | I | محجوز لاستخدام الشركة المصنعة لشاشة LCD |
| 15 | LCD_GND | P | أرضية منطق LCD ومشغلها |
| 16 | LCD_GND | P | أرضية منطق LCD ومشغلها |
| 17 | HPD | O | دبوس إشارة HPD |
| 18 | LED-1 | P | أرضية الإضاءة الخلفية |
| 19 | LED-2 | P | أرضية الإضاءة الخلفية |
| 20 | LED-3 | P | أرضية الإضاءة الخلفية |
| 21 | LED-4 | P | أرضية الإضاءة الخلفية |
| 22 | BL_ ENABLE | I | تشغيل/إيقاف تشغيل الإضاءة الخلفية |
| 23 | BL_PWM_DIM | I | PWM النظام |
| 24 | SCL/NC | - | محجوز لاستخدام الشركة المصنعة لشاشة LCD |
| 25 | SDA/NC | - | محجوز لاستخدام الشركة المصنعة لشاشة LCD |
| 26 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 27 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 28 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 29 | BL_PWR | P | طاقة الإضاءة الخلفية |
| 30 | NC | - | محجوز لاستخدام الشركة المصنعة لشاشة LCD |
الخصائص البصرية
| المعلمة | الظروف | دقيقة. | النوع. | الحد الأقصى. | الوحدة | |
|
زاوية الرؤية (CR>10) |
أفقي | θL | - | 85 | - |
درجة |
| θ R | - | 85 | - | |||
| عمودي | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| نسبة التباين | المركز | 600 | 800 | - | - | |
| وقت الاستجابة | Tr+Td | - | 30 | 35 | مللي ثانية | |
|
اللون CF اللونية (CIE1931) |
الأحمر س |
النوع. -0.05 |
TBD |
النوع. +0.05 |
- | |
| الأحمر ص | TBD | - | ||||
| الأخضر س | TBD | - | ||||
| الأخضر ص | TBD | - | ||||
| الأزرق س | TBD | - | ||||
| الأزرق ص | TBD | - | ||||
| الأبيض س | (0.323) | - | ||||
| الأبيض ص | (0.379) | - | ||||
| نسبة NTSC | % | (72) | - | |||
|
إضاءة مركز الأبيض |
YLI | 800 | 1000 | شمعة/متر مربع | ||
خصائص الإضاءة الخلفية
| المعلمة | الرمز | دقيقة. | النوع. | الحد الأقصى. | الوحدة |
| جهد الإمداد | VBL | 5 | 12.0 | 37 | فولت |
|
تيار إمداد الطاقة للإضاءة الخلفية |
ILED | 6 |
- |
25 | مللي أمبير |
| إمداد الطاقة للإضاءة الخلفية | PLED | 0.18 | - | 5.55 | واط |
| جهد إشارة الضوء المعدل | VPWM H | 1.2 | - | 5.0 | فولت |
| VPWM L | 0 | - | 0.6 | فولت | |
| نسبة دورة التحكم في السطوع | الواجب | 1 | - | 100 | % |
| تردد التحكم في السطوع | fPWM | 100 | - | 1,600 | كيلو هرتز |
| LED-BL ON/OFF الجهد العالي | VCNTH | 1.2 | 5.0 | فولت | |
| LED-BL ON/OFF الجهد المنخفض | VCNTL | 0 | - | 0.6 | فولت |
| عمر LED | - | 40,000 | 50,000 | - | ساعة |
مواصفات CTP
| الفئة | المعلمة | المواصفات |
| عام | بناء | الزجاج الواقي + زجاج DITO |
| تقوية عدسة الغطاء | مقوى كيميائيًا | |
| صلابة سطح عدسة الغطاء | ≥6H (صلابة القلم الرصاص) | |
| معدل انتقال الضوء | ≥85% | |
| درجة حرارة التشغيل | -20℃ ~ +70℃, ≤85% RH | |
| درجة حرارة التخزين | -30℃ ~ +80℃, ≤85% RH | |
| كهربائي | واجهة | IIC / USB / UART |
| Touch IC | IL12511 | |
| جهد إمداد الطاقة (VDD) | 3.3 فولت أو 5 فولت (قابل للتحديد) | |
| مقاومة المضيف (SDA/SCL) | قابلة للتكوين على اللوحة الرئيسية | |
| بيئي | ظروف التشغيل | وظيفية في الضباب/ماء السطح |
| خصائص السطح | حبر السطح | مضاد للأشعة فوق البنفسجية |
| معالجة السطح | مضاد للتوهج (الضباب: 10%) | |
| تصفيح LCD-TP | OCA (لاصق شفاف بصريًا) | |
| الامتثال | معايير المواد | متوافق مع RoHS و Halogen-Free |

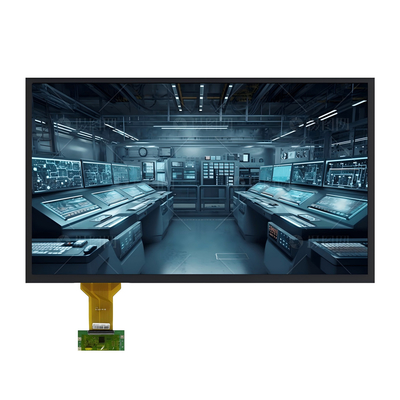

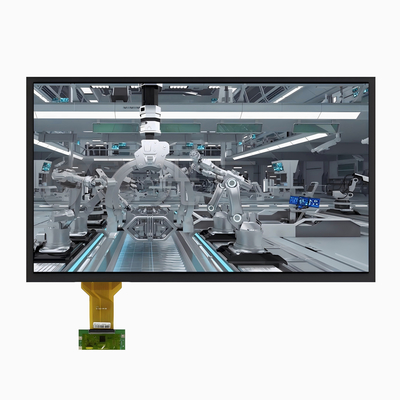

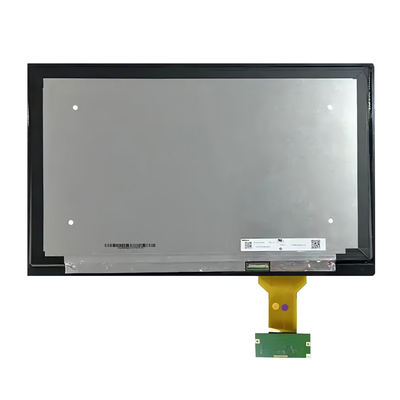

صورة المنتج
