تفاصيل المنتج:
|
| المنتج: | 5.7 بوصة TFT شاشة LCD | القرار: | 640x480 VGA |
|---|---|---|---|
| السطوع: | 500 cd/m² (نموذجي) | اتجاه الرؤية: | 80° (في جميع الاتجاهات، CR≥10) |
| نسبة التباين: | 1200: 1 | واجهة: | 6 بت RGB (40 سنًا) |
| درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 80 درجة مئوية | التخصيص: | الزجاج/المستشعر/FPC الخياطة |
| دائرة السائق: | ج د 9168س | عمر LED: | 30000 ساعة |
| يلمس: | السعة المتوقعة | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | شاشة LCD TFT PCAP Touch الصناعية,JD9168S TFT LCD الصناعية,640x480 TFT LCD الصناعية,JD9168S Industrial TFT LCD,640x480 Industrial TFT LCD |
||
شاشة LCD TFT قوية 5.7 "500Nits مع PCAP Touch - درجة حرارة واسعة الصناعية
يوفر جهاز SFTO570DX-7263AN من شركة Saef Technology أداءً استثنائيًا في البيئات القاسية. مع سطوع 500 نيت، ومدى التشغيل من -30 درجة مئوية إلى +80 درجة مئوية، و 80 درجة زاوية مشاهدة في جميع الاتجاهات، هذا 5.تم تصميم VGA TFT 7 بوصات لـ HMI الصناعية، والأجهزة الطبية، وألواح التحكم في السيارات في جميع أنحاء أوروبا وأمريكا الشمالية.
✅ جاهزة للبيئة الشديدة: تعمل في البرد القطبي إلى الحرارة الصحراوية (-30 درجة مئوية ~ 80 درجة مئوية) مع شهادة الصدمة الحرارية لمدة 120 ساعة.
✅ متانة الصناعية: سطح 3H المقوى يقاوم الخدوش + مقاومة الاهتزاز العشوائي (0.015G2/Hz ، 5-500Hz).
✅ طاقة محسنة: 1.5W فقط استهلاك الضوء الخلفي + PWM الضوء الضوئي التحكم (1-50kHz).
✅ وضوح مرئي عالي: نسبة تباين 1200: 1 + نطاق ألوان NTSC بنسبة 60٪.
التكامل السلس لللمس
قم بتحديث حلك باستخدام تخصيص اللمسات الكاسيتيفية المتوقعة (PCAP):
خيارات الزجاج: زجاج Gorilla® / زجاج معتدل / PMMA مع طبقات AG / AR / AF.
مرونة أجهزة الاستشعار: الزجاج / الفيلم / الفيلم + أكوام الفيلم + أشكال FPC المخصصة.
متوافقة جهاز التحكم: EETI ، ILITEK ، Cypress ، Goodix (واجهات I2C / USB / RS232).
النماذج الأولية السريعة: 4 أسابيع من وقت قيام العينات للجمع بين العرض واللمس.
مثالية لـ: واجهات طبية قابلة للتعقيم، لوحة أجهزة السيارات، أجهزة التحكم في التشغيل الآلي للمصانع.
مواصفات المنتج
| البند | المواصفات | الوحدة |
| نوع شاشة LCD | TFT | - |
| إظهار اللون | 16.7M | - |
| اتجاه الرؤية | IPS، جميع زوايا الرؤية | الساعة |
| درجة حرارة العمل | -30~+80 | °C |
| درجة حرارة التخزين | -30~+80 | °C |
| حجم الوحدة | الرجوع إلى الرسمة | ملم |
| المنطقة النشطة ((W × H) | 115.20X8640 | ملم |
| عدد النقاط | 640 × 480 | النقاط |
| جهاز تحكم LCM | JD9168S | - |
| تشغيل الكهرباء | 3.3 | V |
| الضوء الخلفي | 3S7P-LEDs (الأبيض) | أجزاء |
| واجهة | واجهة RGB | - |
الأبعاد الخارجية
التصنيفات القصوى المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
| تشغيل الجهد الجهد | الـ VCC | -صفر3 | 3.3 | V |
| تشغيل الضوء الخلفي | VLED | -صفر3 | 6.0 | V |
| درجة حرارة العمل | أعلى | -30 | 80 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
خصائص الضوء الخلفي
| البند | الرمز | القيمة النموذجية | |
| فولتاج التزويد | VLED | 5 فولت | |
| تيار التوريد | إيه إل | 300 - ما | |
| استهلاك الطاقة | PL | 1.5 - W | |
| تردد تحكم PWM | FPDIM | 50 كيلو هرتز | |
| الضوء الخلفي مغلق | عالية |
VEN |
1.4 VLED V |
| منخفضة | 0 - 0.4 فولت | ||
| مستوى التحكم في PWM | عالية |
VPDIM |
1.5 فولت |
| منخفضة | 0 - 0.4 فولت | ||
| التوحيد | ΔBp | 80% | |
| وقت الحياة | الوقت | أربعون ألف ساعة | |
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | تعريف |
| 1 | U/D | أنا | اتجاه المسح للأعلى إلى الأسفل على وحدة اللوحة |
| 2 | NC | - | لا يوجد اتصال |
| 3 | HSYNC | أنا | إدخال مزامنة أفقية في واجهة RGB. |
| 4-6 | VLED | (ب) | مصدر الطاقة للسائق |
| 7 | الـ VCC | (ب) | إمدادات الطاقة لـ TFT |
| 8 | VSYNC | أنا | إدخال مزامنة عمودية في واجهة RGB. |
| 9 | DE | أنا | إدخال البيانات في واجهة RGB |
| 10 | XL | أنا | لا يوجد اتصال |
| 11 | يو يو | أنا | لا يوجد اتصال |
| 12 | الـ ADJ | أنا | دبوس مدخل إشارة PWM |
| 13-15 | B5-B3 | أنا | حافلة البيانات الزرقاء |
| 16 | الـ VSS | (ب) | أرضاً |
| 17-19 | B2-B0 | أنا | حافلة البيانات الزرقاء |
| 20 | الـ VSS | (ب) | أرضاً |
| 21-23 | G5-G3 | أنا | حافلة بيانات خضراء |
| 24 | الـ VSS | (ب) | أرضاً |
| 25-27 | G2-G0 | أنا | حافلة بيانات خضراء |
| 28 | الـ VSS | (ب) | أرضاً |
| 29 - 31 | R5-R3 | أنا | حافلة بيانات حمراء |
| 32 | الـ VSS | (ب) | أرضاً |
| 33-35 | R2-R0 | أنا | حافلة بيانات حمراء |
| 36 | XR | أنا | لا يوجد اتصال |
| 37 | يو دي | أنا | لا يوجد اتصال |
| 38 | DCLK | أنا | إدخال ساعة البكسل في واجهة RGB. |
| 39 | الـ VSS | (ب) | أرضاً |
| 40 | ال/ر | أنا | اتجاه المسح اليسار/اليمين على وحدة اللوحة |

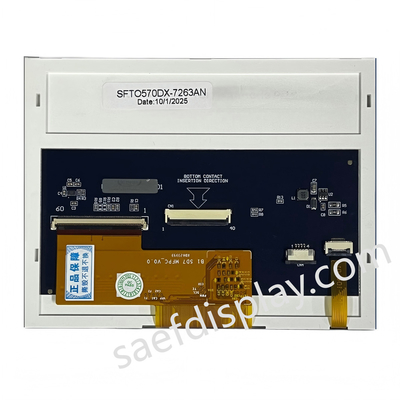

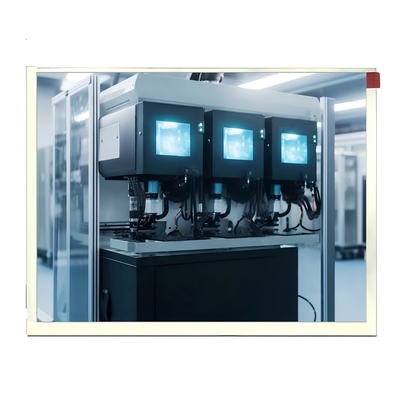

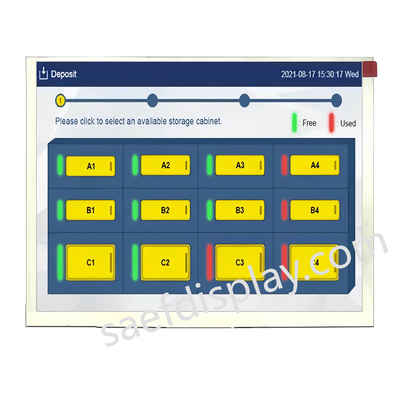

صورة المنتج
