تفاصيل المنتج:
|
| رقم الموديل: | SFTO2150RX-7321AN | حجم الشاشة: | 21.5 بوصة قطري |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | السطوع: | 2000 Cd/m2 |
| درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية | درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 85 درجة مئوية |
| نسبة التباين: | 1000:1 (النوع) | واجهة: | LVDS 2-بيكسل/ساعة |
| إمدادات الطاقة: | 5V DC ± 10 ٪ | استهلاك الطاقة: | 37.22W (TYP.) |
| معالجة السطح: | الطلاء Ag/AR/AF (يمكن اختياره) | تقنية اللمس: | PCAP (CTP) اختياري |
| غطاء زجاجي: | زجاج غوريلا/زجاج مقسى/PMMA | نقاط اللمس: | 10 نقاط متعددة اللمسات |
| واجهة تعمل باللمس: | I²C/USB/RS232 (قابل للتكوين) | خيارات IC: | eeti ، ilitek ، cypress ، Goodix |
| التخصيص: | الطباعة الحريرية والشعار والقطع | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT بـ 2000 شمعة سطوع,شاشة LCD TFT مقاس 21.5 بوصة,شاشة LCD TFT بدقة 1920x1080,21.5” TFT LCD Display,1920x1080 TFT LCD Display |
||
مصممة للبيئات الصناعية القاسية
جهاز SFT02150RX-7321AN TFT LCD الصناعي يوفر رؤية غير متنازلة في الظروف القاسية.يضمن قابلية قراءة ضوء الشمس للتطبيقات الخارجيةمعتمد للعمل في درجة حرارة من -30 درجة مئوية إلى +80 درجة مئوية ومدعوم بـ50 ألف ساعة من الإضاءة الخلفية، فهو الحل المثالي لأتمتة المصانع والآلات الثقيلة والبنية التحتية الحيوية.
المزايا الصناعية الرئيسية
موثوقية قوية
يجتاز اختبارات الصدمة / الاهتزاز 50G (متوافقة مع MIL-STD) و 85 °C / 90% RH الرطوبة.
رؤية واضحة
زوايا عرض عرض 89 درجة، و 80% من توحيد اللون الأبيض، والسطح المضاد للوهج (Haze 25٪، 3H صلابة).
الاندماج السلس
واجهة LVDS مع وضع DE فقط + مرونة المناظر الطبيعية / الصورة للأنظمة المدمجة.
الامتثال العالمي
تلبي معايير البيئة للاتحاد الأوروبي RoHS 2011/65/EU ، REACH 1907/2006/EC ، والولايات المتحدة.
عدم الاحتفاظ بالصور
تم تحسينه للعمل على مدار الساعة مع توصيات وضع النوم الديناميكي
خيارات CTP (التخصيص للمنتج)
مصممة لسلسلة عملك الصناعية
1النموذج القياسي للسفن الجاهزة
→ SFT02150RX-7321AN: تسليم عالمي لمدة أسبوعين مع ضمان لمدة عام.
2حلول شبه مخصصة
تصلب البيئة:
- طلاء مطابق لمقاومة المواد الكيميائية
مجموعة الحرارة الممتدة من -30°C إلى +85°C
تحسين سهولة الاستخدام:
إدماج PCAP / Resistive touch (IP65 مختوم)
- حماية EMI للبيئات الحساسة
التكيفات الميكانيكية:
أطر مخصصة (فولاذ المقاوم للصدأ / الألومنيوم)
متوافقة VESA
3تخصيص كامل لـ ODM
إعادة التصميم الخاصة بالتطبيق:
لوحات السائق العسكرية (MIL-STD-810)
- غرف معتمدة ATEX للغلاف الجوي المتفجر
النماذج الأولية والكمية المنخفضة:
لا توجد حدة قياسية للشرائح للبحث والتطوير
دورة تطوير مخصصة مدتها 8 أسابيع
التطبيق
أنظمة التحكم الصناعية
لماذا تختار هذه الوحدة؟
تم توزيعها في أكثر من 3000 نظام بيئة قاسية على مستوى العالمومصنعي المعدات الأولية البحرية للحفاظ على الرؤية في الظروف القاسية مع عدم وجود فشل في المجال منذ عام 2020.
طلب تخصيص
الاتصالsales2@saef.com.cnللنسخ المختومة IP65، خيارات اللمس السعة، أو تصاميم الحاجز المخصصة.
المواصفات
| المعلم | المواصفات | الوحدة |
| المنطقة النشطة | 476.64 ((H) × 268.11 ((V) | ملم |
| عدد البكسلات | 1920 ((H) ×1080 ((V) | البكسلات |
| مساحة البكسل | 0.24825 ((H) × 0.24825 ((V) | ملم |
| ترتيب البكسلات | RGB الشريط الرأسي | - |
| عرض الألوان | 16.7M | الألوان |
| وضع العرض | عادةً أسود | - |
| المخطط الأبعاد | 495.6 ((H) × 292.4 ((V) × 13.6 ((D) typ. | ملم |
| نوع العرض المحتمل | تم تمكين المناظر الطبيعية والصور | - |
| الوزن | TBD | كيلوغرام |
| عرض البيزل (L/R/U/D) | 7.9/7.9/10.5/10.5 | ملم |
| معالجة السطح | الضباب 25٪، 3H | - |
| إضاءة خلفية | الجانب السفلي 1-LED شريط الضوء نوع | - |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | RxO0- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 2 | RxO0+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 3 | RxO1- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 4 | RxO1+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 5 | RxO2- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 6 | RxO2+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 7 | BIST | BIST |
| 8 | -أجل. | إدخال الساعة التفاضلية السلبية في LVDS (ساعة غير عادية) |
| 9 | RxOCLK+ | إدخال ساعة LVDS التفاضلية الإيجابية (ساعة الغريبة) |
| 10 | RxO3- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 11 | RxO3+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 12 | RxE0- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 13 | RxE0+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 14 | الـ GND | الأرض |
| 15 | RxE1- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 16 | RxE1+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 17 | الـ GND | الأرض |
| 18 | RxE2- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 19 | RxE2+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 20 | (ريكسيلك) | إدخال الساعة التفاضلية السلبية لـ LVDS (ساعة متساوية) |
| 21 | RxECLK+ | إدخال الساعة التفاضلية السلبية لـ LVDS (ساعة متساوية) |
| 22 | RxE3- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 23 | RxE3+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 24 | الـ GND | الأرض |
| 25 | CTL | CTL_DVR |
| 26 | المواصفات | CE_DVR |
| 27 | NC | لا يوجد اتصال |
| 28 | VDD | طاقة الطاقة الوصول 5 فولت |
| 29 | VDD | طاقة الطاقة الوصول 5 فولت |
| 30 | VDD | طاقة الطاقة الوصول 5 فولت |
الخصائص البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ||
|
زاوية النظر النطاق |
الأفقية |
Θ3 |
القيمة المضافة > 10 |
85 | 89 | - | دج. | |
| Θ9 | 85 | 89 | - | دج. | ||||
|
عمودي |
Θ12 | 85 | 89 | - | دج. | |||
| Θ6 | 85 | 89 | - | دج. | ||||
| نسبة التباين في الضوء | CR |
Θ = 0. (الوسط) |
700 | 1000 | ||||
| ضوء الأبيض | يوا | 1800 | 2000 | - | cd/m2 | |||
| توحيد ضوء الأبيض | ΔY | 75 | 80 | - | % | |||
|
إنتاج الألوان |
الأبيض |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| (وي) | 0.339 | 0.369 | 0.399 | - | ||||
|
أحمر |
Rx | 0.608 | 0.638 | 0.668 | - | |||
| (راي) | 0.319 | 0.349 | 0.379 | - | ||||
|
أخضر |
Gx | 0.277 | 0.307 | 0.337 | - | |||
| جيه | 0.591 | 0.621 | 0.651 | - | ||||
|
الأزرق |
Bx | 0.112 | 0.142 | 0.172 | - | |||
| بواسطة | 0.063 | 0.066 | 0.069 | - | ||||
|
وقت الاستجابة |
GTG | Tg | 14 | 25 | ms | |||
| الحديث المتقاطع | التصوير المقطعي |
- |
- |
2.0 | % | |||
| NTSC | 70 | 72 | 74 | % | ||||
| عرض التوحيد | 75 | 80 | - | % | ||||
خصائص الضوء الخلفي
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة |
| التيار BLU | أنا | ... | 1050 | ... | mA |
| الجهد BLU | V | ... | 50 | 50.6 | V |
| BLU استهلاك الطاقة | PBLU | ... | 52.5 | ... | W |
| عمر التشغيل | ساعة | 40,000 | 50,000 | ... | ساعة |

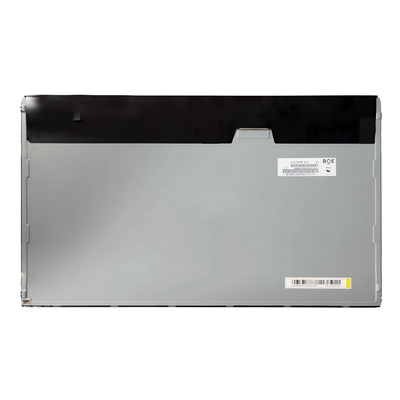

صورة المنتج
