تفاصيل المنتج:
|
| رقم الموديل: | SFTO2700SM-7317AN | حجم الشاشة: | 27 بوصة قطري |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | السطوع: | 350 شمعة / متر مربع |
| درجة حرارة التخزين: | -20°C إلى +60°C | درجة الحرارة التشغيل.: | 0 درجة مئوية إلى + 50 درجة مئوية |
| نسبة التباين: | 1000:1 (النوع) | واجهة: | LVDs مزدوجة القناة (2 بكسل/ساعة) |
| وقت الاستجابة: | 14ms (ON/OFF ، TYP.) | الضوء الخلفي: | 30000 ساعة |
| معالجة السطح: | الطلاء Ag/AR/AF (يمكن اختياره) | تقنية اللمس: | PCAP (CTP) اختياري |
| غطاء زجاجي: | زجاج الغوريلا/الزجاج المقسى/PMMA (مخصص) | نقاط اللمس: | 10 نقاط متعددة اللمسات |
| واجهة تعمل باللمس: | I²C/USB/RS232 (قابل للتكوين) | خيارات IC: | eeti ، ilitek ، cypress ، Goodix |
| التخصيص: | الطباعة الحريرية والشعار والقطع | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT صناعية متعددة اللمسات,27 شاشة LCD TFT الصناعية,قفاز لمسة TFT LCD الصناعية,27 Industrial TFT LCD,Glove touch Industrial TFT LCD |
||
تعيد SFTO2700SM-7317AN تعريف التصور الصناعي بتقنية اللمس السعوي المتوقعة (PCAP) المدمجة. تجمع بين شاشة LCD TFT مقاس 27 بوصة FHD (350 cd/m²) مع حساسية لمس متوافقة مع القفازات، وهي مصممة لواجهات طبية وأتمتة المصانع وأنظمة النقل.
خيارات التخصيص الرئيسية
✅ حلول لمس متينة
خيارات الزجاج: زجاج Gorilla Glass® المقوى كيميائيًا (طبي)، زجاج مقسى (صناعي)، PMMA (حساس للتكلفة)
الطلاءات: مضاد للتوهج (AG) لقابلية القراءة في ضوء الشمس، مضاد للانعكاس (AR) للتصوير الطبي، مضاد لبصمات الأصابع (AF) للأكشاك
معالجات الحواف: حواف مصقولة أو مشطوفة أو منحنية 2.5D
✅ تكامل اللمس المتقدم
تكوينات المستشعر: مستشعرات زجاجية (متانة عالية)، مستشعرات فيلم (خفيفة الوزن)، فيلم + فيلم (تركيب مرن)
دوائر التحكم المتكاملة: EETI للتوافق الكهرومغناطيسي الطبي، Cypress للسيارات (-40 درجة مئوية)، Goodix لإيماءات اللمس المتعدد
الواجهات: I²C (الأنظمة المدمجة)، USB (التوصيل والتشغيل)، RS232 (المعدات القديمة)
✅ موثوقية من الدرجة الصناعية
التشغيل في درجة حرارة 0 درجة مئوية ~ 50 درجة مئوية مع مقاومة التكثف
اختبار الصدمة الحرارية لمدة 24 دورة (-20 درجة مئوية ↔ 60 درجة مئوية)
ختم أمامي IP65 عند دمجه مع لوحة اللمس
الشهادات
EN 60601-1 (طبية)، ISO 16750 (سيارات)
متوافق مع REACH SVHC، RoHS 3
التوافق الكهرومغناطيسي: EN 55032 Class B
طلب التخصيص
اتصل بـ sales2@saef.com.cn للحصول على إصدارات مختومة IP65 أو خيارات اللمس السعوي أو تصميمات الإطار المخصصة.
المواصفات
| العناصر | الوحدة | المواصفات |
| قطري الشاشة | مم | 27.0” |
| المنطقة النشطة | مم | 597.888(أفقي) × 336.312(رأسي) |
| البكسل أفقي × رأسي | - | 1920(x3) × 1080 |
| درجة البكسل | ميكرومتر | 31.14 (لكل ثلاثي) × 31.14 |
| ترتيب البكسل | - | شريط رأسي R.G.B. |
| وضع العرض | - | أسود بشكل طبيعي |
| وقت الاستجابة | مللي ثانية | 14 مللي ثانية (نموذجي، تشغيل/إيقاف) |
| الوزن | جرام | TBD |
| الواجهة الكهربائية | - | قناة مزدوجة LVDS، إدخال بيانات RGB 8 بت |
| دعم الألوان | - | 16.7 مليون لون |
| معالجة السطح | - | مضاد للتوهج، 3H |
| درجة حرارة التشغيل | ℃ |
0 إلى +50 |
| درجة حرارة التخزين | ℃ | -20 إلى +60 |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم الدبوس | الرمز | الوصف |
| 1 | RxO0- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 2 | RxO0+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 3 | RxO1- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 4 | RxO1+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 5 | RxO2- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 6 | RxO2+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | إدخال ساعة تفاضلية LVDS سالبة (ساعة فردية) |
| 9 | RxOCLK+ | إدخال ساعة تفاضلية LVDS موجبة (ساعة فردية) |
| 10 | RxO3- | إدخال بيانات تفاضلية LVDS سالبة (بيانات فردية) |
| 11 | RxO3+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات فردية) |
| 12 | RxE0- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 13 | RxE0+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 14 | GND | أرضي |
| 15 | RxE1- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 16 | RxE1+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 17 | GND | أرضي |
| 18 | RxE2- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 19 | RxE2+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 20 | RxECLK- | إدخال ساعة تفاضلية LVDS موجبة (ساعة زوجية) |
| 21 | RxECLK+ | إدخال ساعة تفاضلية LVDS موجبة (ساعة زوجية) |
| 22 | RxE3- | إدخال بيانات تفاضلية LVDS سالبة (بيانات زوجية) |
| 23 | RxE3+ | إدخال بيانات تفاضلية LVDS موجبة (بيانات زوجية) |
| 24 | GND | أرضي |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | لا يوجد اتصال |
| 28 | VDD | جهد إدخال مصدر الطاقة 5 فولت |
| 29 | VDD | جهد إدخال مصدر الطاقة 5 فولت |
| 30 | VDD | جهد إدخال مصدر الطاقة 5 فولت |
الخصائص البصرية
| المعلمة | الشروط | الحد الأدنى | النوع | الحد الأقصى | الوحدة | |
|
زاوية الرؤية (CR>10) |
أفقي | θL | 89 | - |
درجة |
|
| θR | 89 | - | ||||
| رأسي | θT | 89 | - | |||
| θB | 89 | - | ||||
| نسبة التباين | المركز | 700 | 1000 | - | - | |
| وقت الاستجابة | Tr+Td | - | 14 | 20 | مللي ثانية | |
|
لون CF اللوني (CIE1931) |
أحمر س |
النوع -0.03 |
0.646 |
النوع +0.03 |
- | |
| أحمر ص | 0.341 | - | ||||
| أخضر س | 0.327 | - | ||||
| أخضر ص | 0.612 | - | ||||
| أزرق س | 0.143 | - | ||||
| أزرق ص | 0.041 | - | ||||
| أبيض س | 0.283 | - | ||||
| أبيض ص | 0.289 | - | ||||
| إضاءة مركزية بيضاء | YLI | 300 | 350 | شمعة/متر مربع | ||
خصائص الإضاءة الخلفية
| المعلمة | الرمز | القيمة | الوحدة | ||
| الحد الأدنى | النوع | الحد الأقصى | |||
| جهد إدخال شريط الضوء | VLED | 51 | 54 | 57 | فولت |
| تيار إدخال شريط الضوء | ILED | - | 480 | - | مللي أمبير |
| عمر LED | LBL | 20000 | 30000 | - | ساعات |

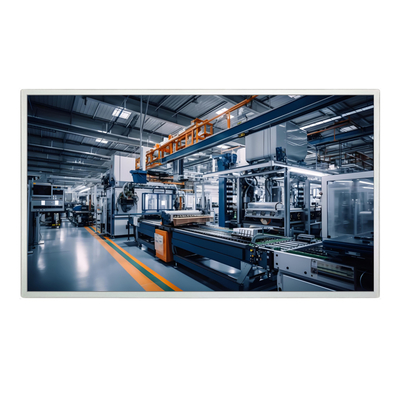

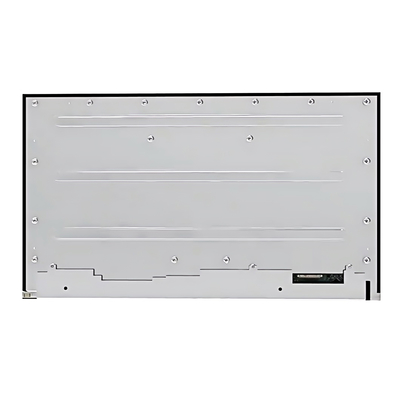

صورة المنتج
