تفاصيل المنتج:
|
| رقم الموديل: | SFTO2150RX-7320AN | حجم الشاشة: | قطري 21.5 بوصة (546.1 مم) |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | السطوع: | 500 شمعة / متر مربع |
| درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 80 درجة مئوية | نسبة التباين: | 1000:1 (النوع) |
| واجهة: | LVDs مزدوجة القناة (2 بكسل/ساعة) | استهلاك الطاقة: | 20.96W |
| وقت الاستجابة: | 14ms GTG (رمادي إلى رمادي) | زاوية الرؤية: | 89 ° كل الاتجاهات (CR> 10) |
| الضوء الخلفي: | 50000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 500 نيت LCD TFT الصناعية,شاشة LCD TFT الصناعية FHD,21.5 إلكترونيات LCD TFT الصناعية,FHD Industrial TFT LCD,21.5” Industrial TFT LCD |
||
شاشة عرض صناعية حيوية للبيئات القاسية
الـSFTO2150RX-7320AN يضع المعيار للموثوقية في الأتمتة الصناعية والتصوير الطبي وأنظمة النقل. مع سطوع عالٍ يبلغ 500 شمعة في المتر المربع ودقة FHD، فإنه يوفر صورًا واضحة حتى في ضوء الشمس المباشر أو في ظروف درجات الحرارة المنخفضة.
المزايا الهندسية الرئيسية
✅ متانة عسكرية
يعمل في درجات حرارة من القطب الشمالي إلى الصحراء (-30 درجة مئوية ~ 80 درجة مئوية)
يتحمل صدمات ميكانيكية 50G (IEC 60068-2-27)
240 ساعة تشغيل في الرطوبة @ 50 درجة مئوية / 80٪ رطوبة نسبية
✅ اتصال صناعي
واجهة LVDS مزدوجة القناة (موصل JAE FI-X30H)
وضع توقيت DE فقط @ 74.25 ميجاهرتز
6 بت + Hi-FRC (16.7 مليون لون)
✅ تصميم بدون توقف
إضاءة خلفية LED لمدة 50000 ساعة (7020 شريحة، 10S6P×2)
تحمل تموج الإدخال <300mV
حماية ESD من التلامس ± 8kV (IEC 61000-4-2)
Industrieanwendungen / التطبيقات الصناعية
Wartung & Garantie / الصيانة والضمان
Lebensdauer: 50.000 Stunden LED-Betrieb (@25 درجة مئوية)
Bildschirmeinbrennen verhindern: وضع السكون بعد 30 دقيقة من عدم النشاط
Garantie: استبدال وظيفي لمدة عام واحد
ESD-Schutz: معبأة بـ IPM مع رقائق موصلة
طلب التخصيص
اتصل بـsales2@saef.com.cn للحصول على إصدارات محكمة الإغلاق IP65 أو خيارات اللمس بالسعة أو تصميمات الإطار المخصصة.
المواصفات
| العناصر | المواصفات | الوحدة |
| حجم الشاشة النشطة | 21.5 | بوصة |
| عدد البكسل | 1920 × 1080 | بكسل |
| منطقة العرض | 476.64 (أفقي) × 268.11 (رأسي) | مم |
| فتحة الإطار | 479.84 (أفقي) × 271.3 (رأسي) | مم |
| أبعاد المخطط التفصيلي | 495.6 (أفقي) × 292.4 (رأسي) × 10.35 (عمق) | مم |
| السطوع، أبيض | 500 (نقطة مركزية واحدة، نموذجية) | شمعة / م 2 |
| جهد إدخال مصدر الطاقة | 12 (نموذجي) | فولت |
| جهد إمداد الطاقة | 5.0 (نموذجي) | فولت |
| استهلاك الطاقة | الإجمالي = 20.96 (نموذجي) | واط |
| نسبة التباين | 1000:1 | -- |
| زمن الاستجابة | 14 (نموذجي) (G إلى G) | مللي ثانية |
| درجة حرارة اللون | TBD | ك |
| الوزن | TBD (نموذجي) | كجم |
| درجة حرارة التشغيل | -30 ~ 80 | ℃ |
| درجة حرارة التخزين | -30 ~ 85 | ℃ |
الخصائص البصرية
| المعلمة | الرمز | الحالة | دقيقة | نموذجي | الحد الأقصى | الوحدة | ||
|
زاوية الرؤية النطاق |
أفقي |
Θ3 |
CR > 10 |
85 | 89 | - | درجة | |
| Θ9 | 85 | 89 | - | درجة | ||||
|
رأسي |
Θ12 | 85 | 89 | - | درجة | |||
| Θ6 | 85 | 89 | - | درجة | ||||
| نسبة تباين السطوع | CR |
Θ = 0. (المركز) عادي عرض زاوية |
450 | 500 | ||||
| نفاذية الخلية | Tr | - | 3.55 | - | % | |||
| توحيد السطوع الأبيض | ΔY | 75 | 80 | - | % | |||
|
إعادة إنتاج من اللون |
أبيض |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
أحمر |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| Ry | 0.320 | 0.350 | 0.380 | - | ||||
|
أخضر |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| Gy | 0.590 | 0.620 | 0.650 | - | ||||
|
أزرق |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| By | 0.02 | 0.05 | 0.08 | - | ||||
|
الاستجابة الوقت |
GTG | Tg | 14 | 25 | مللي ثانية | |||
| التداخل | CT |
- |
- |
2.0 | % | |||
خصائص الإضاءة الخلفية
| المعلمة | الرمز | القيمة | الوحدة | ||
| دقيقة | نموذجي | الحد الأقصى | |||
| جهد الإدخال لشريط ضوء LED لكل دبوس إدخال | VPIN | 46.5 | 48.5 | 51.5 | فولت |
| إجمالي التيار الداخل لشريط ضوء LED | IPIN | --- | 360 | مللي أمبير | |
| عمر LED | LLED | 40000 | 50000 | --- | ساعات |
| استهلاك الطاقة | PBL | 17.46 | واط | ||
الأبعاد الخارجية
تعريف دبوس الواجهة
| Pفي رقم | الرمز | الوظيفة |
| 1 | RXO0- | بيانات الإرسال السالبة للبكسل 0 (فردي) |
| 2 | RXO0+ | بيانات الإرسال الموجبة للبكسل 0 (فردي) |
| 3 | RXO1- | بيانات الإرسال السالبة للبكسل 1 (فردي) |
| 4 | RXO1+ | بيانات الإرسال الموجبة للبكسل 1 (فردي) |
| 5 | RXO2- | بيانات الإرسال السالبة للبكسل 2 (فردي) |
| 6 | RXO2+ | بيانات الإرسال الموجبة للبكسل 2 (فردي) |
| 7 | GND | أرضي الطاقة |
| 8 | RXOC- | ساعة الإرسال السالبة (فردي) |
| 9 | RXOC+ | ساعة الإرسال الموجبة (فردي) |
| 10 | RXO3- | بيانات الإرسال السالبة للبكسل 3 (فردي) |
| 11 | RXO3+ | بيانات الإرسال الموجبة للبكسل 3 (فردي) |
| 12 | RXE0- | بيانات الإرسال السالبة للبكسل 0 (زوجي) |
| 13 | RXE0+ | بيانات الإرسال الموجبة للبكسل 0 (زوجي) |
| 14 | GND | أرضي الطاقة |
| 15 | RXE1- | بيانات الإرسال السالبة للبكسل 1 (زوجي) |
| 16 | RXE1+ | بيانات الإرسال الموجبة للبكسل 1 (زوجي) |
| 17 | GND | أرضي الطاقة |
| 18 | RXE2- | بيانات الإرسال السالبة للبكسل 2 (زوجي) |
| 19 | RXE2+ | بيانات الإرسال الموجبة للبكسل 2 (زوجي) |
| 20 | RXEC- | ساعة الإرسال السالبة (زوجي) |
| 21 | RXEC+ | ساعة الإرسال الموجبة (زوجي) |
| 22 | RXE3- | بيانات الإرسال السالبة للبكسل 3 (زوجي) |
| 23 | RXE3+ | بيانات الإرسال الموجبة للبكسل 3 (زوجي) |
| 24 | GND | أرضي الطاقة |
| 25 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
| 26 | NC | غير متصل، يجب أن يكون هذا الدبوس مفتوحًا |
| 27 | NC | غير متصل |
| 28 | VDD |
إمداد الطاقة: +5 فولت |
| 29 | VDD | |
| 30 | VDD |

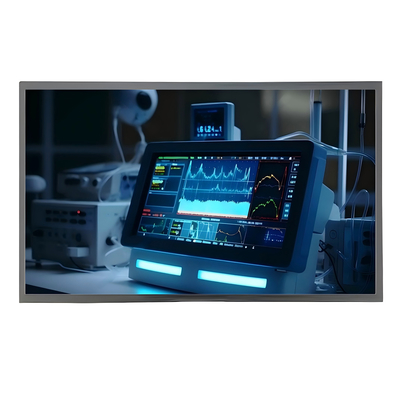

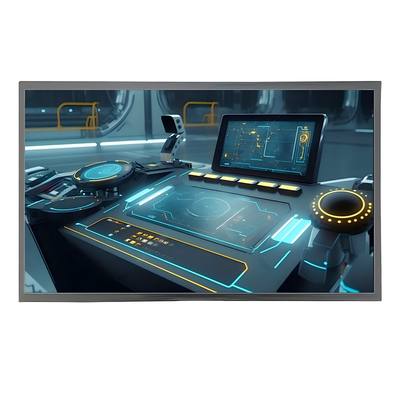

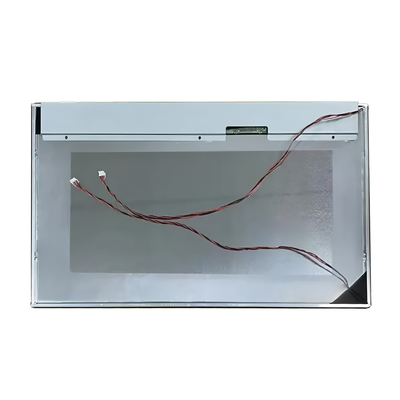

صورة المنتج
