تفاصيل المنتج:
|
| حجم الشاشة: | 15.6 بوصة قطري | السطوع: | 1500 CD/M² (TYP) |
|---|---|---|---|
| القرار: | 1920 × 1080 FHD | زاوية الرؤية: | 85 °/85 °/85 °/85 ° (CR≥10) |
| درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 85 درجة مئوية | واجهة: | 40 دبوس 2 قناة LVDs |
| استهلاك الطاقة: | 4W (TYP) @ 3.3V | نسبة التباين: | 800: 1 (TYP) |
| الضوء الخلفي: | شريط ضوء LED خارجي | عمر LED: | 24.35W ، 50000 ساعة العمر |
| معالجة السطح: | مكافحة الأسلحة ، 3H طلاء صلب | التدرج اللوني: | 72٪ NTSC |
| الاهتزاز/ESD تصنيف: | تتوافق مع MIL-STD-202G | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD FHD TFT,شاشة TFT LCD قابلة للقراءة بأشعة الشمس,شاشة LCD صناعية قابلة للقراءة تحت أشعة الشمس,Sunlight Readable TFT LCD Display,Industrial Sunlight Readable LCD Display |
||
رؤية لا مثيل لها في البيئات القاسية
جهاز SFTO1560RX-7312AN 15.6 "شاشة TFT LCD عالية الوضوح توفر 1500 نيت للضوء للرؤية الصافية تحت أشعة الشمس المباشرةهذا العرض FHD (1920×1080) يحتوي على طبقة صلبة مضادة للوهج 3H ويعمل دون عيب من -30 °C إلى 85 °C مثالي للصالات الخارجية، أنظمة النقل، والآلات الثقيلة.
المزايا التقنية الرئيسية
الصناعية الصلبة:يجتاز اختبارات الصدمة الحرارية (-30 درجة مئوية 85 درجة مئوية) والاهتزاز (10-55 هرتز) و ± 12 كيلو فولت ESD.
الضوء الخلفي طويل المدى:50نظام LED لمدة 000 ساعة مع دخول 45.1 فولت (540mA عادة).
الاندماج المرن:واجهة LVDS مع التحكم في المسح العكسي (REV_SCAN pin) للتركيب متعدد الاستخدامات.
أداء الألوان الحقيقية:72% من نطاق ألوان NTSC ونسبة التباين 800: 1.
الموثوقية المعتمدة
معتمد على ISO 9001/14001 ومتوافق مع معايير الاتحاد الأوروبي RoHS / REACH. يتضمن ضمان وظيفي لمدة عام.
مثالي ل:
الإشارات الرقمية الخارجية
معدات البناء والزراعة
شاشات قمرة الطيران
نظم الملاحة البحرية
الأجهزة الطبية
اطلب عينة:اتصل بفريق الدعم للاتحاد الأوروبي والولايات المتحدة علىsales2@saef.com.cnللأسعار الصناعية وخيارات التخصيص.
المواصفات
| البند | المواصفات | الوحدة |
| حجم الشاشة | 15.6 √ قطعة عمودية حقيقية | |
| بيل افتتاح | 365.72×220.39×125 | ملم |
| عدد البكسلات | 1920 × RGB × 1080 | بيكسل |
| مساحة البكسل | 0.17925 (H) × 0.17925 (V) | ملم |
| منطقة العرض | 344.16×19359 | ملم |
| إظهار الألوان | 16.7M | اللون |
| وضع الإرسال | عادةً أسود | - |
| معالجة السطح | نوع AG، طلاء صلب 3H، | - |
| استهلاك الطاقة | مجموع الخلية | |
| TC | 8100 | k |
| NTSC | 72 (نوع) | % |
الأبعاد الخارجية
تعريف دبوس الواجهة
| الدبوس | الاسم | الوصف |
| 1 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 2 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 3 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 4 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 5 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 6 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 7 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 8 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 9 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 10 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 11 | LCD_VCC | لوجيكا LCD وطاقة السائق 3.3V |
| 12 | LCD_VCC | لوجيكا LCD وطاقة السائق 3.3V |
| 13 | LCD_VCC | لوجيكا LCD وطاقة السائق 3.3V |
| 14 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 15 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 16 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 17 | REV_SCAN |
وضع منخفض → طبيعي عالية → الفوقية والعمودية الرقمية العكسية |
| 18 | RXO0- | إدخال البيانات التفاضلية السلبية من LVDS. القناة O0 (غريبة) |
| 19 | RXO0+ | إدخال البيانات التفاضلية الإيجابية في نظام LVDS. القناة O0 (غريبة) |
| 20 | RXO1- | إدخال البيانات التفاضلية السلبية من LVDS القناة O1 (غريبة) |
| 21 | RXO1+ | إدخال بيانات التفاضل الإيجابية في LVDS القناة O1 (غريبة) |
| 22 | RXO2- | إدخال البيانات التفاضلية السلبية من LVDS. القناة O2 (غريبة) |
| 23 | RXO2+ | إدخال بيانات التفاضل الإيجابية في LVDS. القناة O2 (غريبة) |
| 24 | LCD GND | منطق LCD وأرضية السائق |
| 25 | RXOC- | إدخال ساعة التفاضل السلبي لـ LVDS (غريب) |
| 26 | RXOC+ | إدخال ساعة LVDS الإيجابي. (غريب) |
| 27 | LCD GND | منطق LCD وأرضية السائق |
| 28 | RXO3- | إدخال البيانات التفاضلية السلبية لـ LVDS. القناة O3 ((غريبة) |
| 29 | RXO3+ | إدخال بيانات التفاضل الإيجابية في LVDS. القناة O3 (غريبة) |
| 30 | RXE0- | إدخال البيانات التفاضلية السلبية في LVDS. القناة E0 (متساوية) |
| 31 | RXE0+ | إدخال بيانات التفاضل الإيجابية في LVDS. القناة E0 (متساوية) |
| 32 | RXE1- | إدخال البيانات التفاضلية السلبية في LVDS القناة E1 (متساوية) |
| 33 | RXE1+ | إدخال بيانات التفاضل الإيجابية في LVDS القناة E1 (متساوية) |
| 34 | LCD GND | منطق LCD وأرضية السائق |
| 35 | RXE2- | إدخال البيانات التفاضلية السلبية في LVDS القناة E2 (متساوية) |
| 36 | RXE2+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS القناة E2 (متساوية) |
| 37 | (آر إكس إيك) | إدخال الساعة التفاضلية السلبية لـ LVDS (متساو) |
| 38 | RXEC+ | إدخال ساعة التفاضل الإيجابي لـ LVDS (متساو) |
| 39 | RXE3- | إدخال البيانات التفاضلية السلبية في LVDS القناة E3 (متساوية) |
| 40 | RXE3+ | إدخال بيانات التفاضل الإيجابية في LVDS القناة E3 (متساوية) |

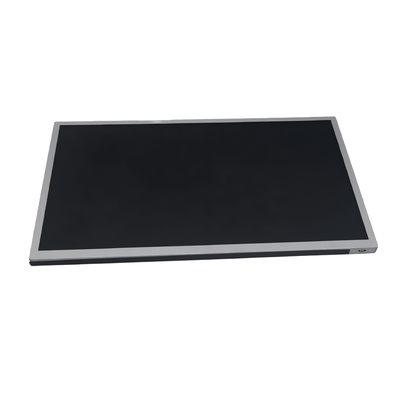

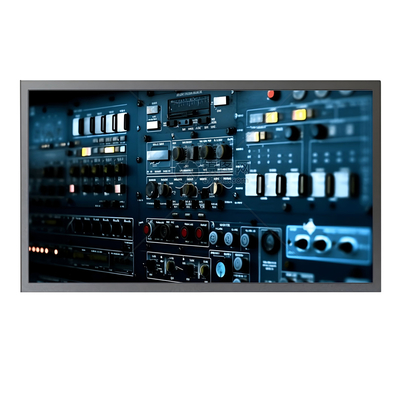

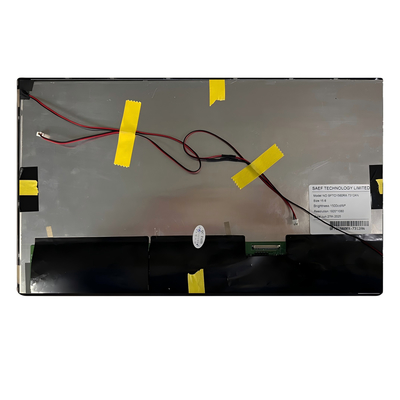

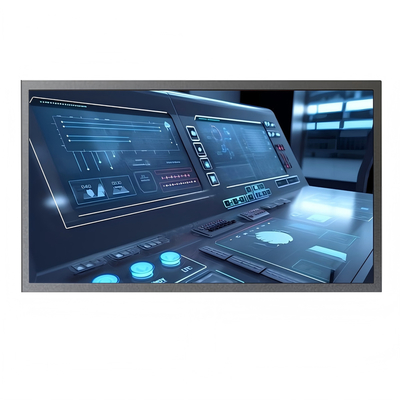

صورة المنتج
