تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD مقاس 10.4 بوصة | القرار: | 1024 * 600 نقطة |
|---|---|---|---|
| واجهة: | LVDS | إضاءة السطح: | 800 cd/m2 ((نيت) |
| اتجاه الرؤية: | IPS، جميع زوايا المشاهدة | درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية | الاتصال: | زيف الشركة العامة للفوسفات |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة LVDS TFT عالية الوضوح,800 نيتش شاشة TFT LCD,شاشة TFT LCD مقاس 10.4 بوصة,800 Nits TFT LCD Display,10.4 Inch TFT LCD Display |
||
حول هذا البند: SFTO1040YX-7241AN
تجربة صور مذهلة معشاشة LCD IPS TFT عالية السطوع 10.4 بوصة، مصممة لتوفير أداء استثنائي في تطبيقات مختلفة.800 نيت، هذا الشاشة LCD يضمن الصور الواضحة والحيوية، مما يجعلها مناسبة لكل من البيئات الداخلية والخارجية.
السطوع:مع تصنيف سطوع800 نيتفي ظل الظروف الساطعة، هذه الشاشة تتفوق، وتوفر رؤية ممتازة دون المساس بجودة الصورة.
تقنية IPS عالية الجودة:توفر تكنولوجيا التبديل داخل الطائرة (IPS) زوايا عرض واسعة وإعادة إنتاج الألوان الدقيقة ، مما يوفر تجربة بصرية متسقة وحية من أي زاوية.
القرار:الشاشة تفتخر بدقة1024x768 بكسل، مما يتيح صورًا واضحة ومفصلة ، مثالية للتطبيقات الصناعية والأجهزة الطبية والكيوسك التفاعلية.
واجهة LVDS:مجهزةواجهة الإشارة التفاضلية منخفضة الجهد (LVDS)، هذا العرض يضمن نقل البيانات بسرعة وكفاءة، مما يسهل دمجها مع أجهزة وأنظمة مختلفة.
الـ10.4 بوصة شاشة LCD IPS TFTمثالي لمجموعة من التطبيقات، بما في ذلك:
يجمع بين الوضوح العالي، ودقة اللون الممتازة، وخيارات الاتصال متعددة الاستخدامات،شاشة LCD IPS TFT عالية السطوع 10.4 بوصةمثالية للمهنيين الذين يبحثون عن شاشات موثوقة وعالية الجودة لمشاريعهم سواء كنت تصمم لتطبيقات صناعية أو طبية أو مستهلكةهذا العرض يقدم الأداء الذي تحتاجه.
قم بتحديث حلول العرض الخاصة بك اليوم مع شاشة IPS TFT LCD عالية السطوع 10.4 بوصة واستمتع بمزيد من الرؤية والوضوح في جميع التطبيقات البصرية الخاصة بك!
مواصفات المنتج
| البند | المواصفات |
| حجم اللوحة | 10.4 |
| عدد البكسلات | 1024 × RGB (3) × 768 |
| المنطقة النشطة | 211.2 ((H) x 158.48 ((V)(ملم) |
| مساحة البكسل | 0.20625 ((H) × 0.20625 ((V) × RGB (ملم) |
| مقياس المخطط | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(ملم) |
| عدد الألوان | 16.7M |
| وضع العرض | وضع النقل، عادةً أسود |
| اتجاه الرؤية | عرض كامل |
| تنسيق العرض | الشريط الرأسي RGB |
| معالجة السطح | مضاد للوهج |
| واجهة | أجهزة التشغيل القصوى |
| الضوء الخلفي | مصباح ليد أبيض |
| درجة حرارة العملية | -20~+70°C |
| درجة حرارة التخزين | -30~80°C |
البعد الخارجي
الحد الأقصى للدرجة المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
| فولتاج الإمدادات الرقمية | VDD | -صفر3 | 5.0 | V |
| الضوء الخلفي الطاقة | V | -صفر3 | 28 | V |
ظروف تشغيل شاشة LCD
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج مصدر الطاقة الرقمي | VDD | 2.8 | 3.3 | 3.6 | V |
| تيار الطاقة | IDD | ... | 0.3 | ... | أ |
| VDD | PDD | 1.0 | W | ||
| التيار الداخلي | إيروش | 2.0 | أ | ||
| الضوء الخلفي بو | V | 8.2 | 9.6 | 10.5 | V |
تعريف دبوس الواجهة
| لا، لا، لا | الرمز | الوظيفة |
| 1 | NC | لا يوجد اتصال |
| 2 | الـ GND | الأرض |
| 3 | RIN3+ | إشارة LVDS ((+) قناة 3 |
| 4 | RIN3- | إشارة LVDS ((-) قناة 3 |
| 5 | الـ GND | الأرض |
| 6 | RXCLK+ | إشارة ساعة LVDS ((+) |
| 7 | (آر إكس سي إل كيه) | إشارة ساعة LVDS ((-) |
| 8 | الـ GND | الأرض |
| 9 | RIN2+ | إشارة LVDS ((+) قناة 2 |
| 10 | RIN2- | إشارة LVDS ((-) قناة 2 |
| 11 | الـ GND | الأرض |
| 12 | RIN1+ | إشارة LVDS ((+) قناة 1 |
| 13 | RIN1- | إشارة LVDS ((-) قناة 1 |
| 14 | الـ GND | الأرض |
| 15 | RIN0+ | إشارة LVDS ((+) قناة 0 |
| 16 | رين | إشارة LVDS ((-) قناة 0 |
| 17 | الـ GND | الأرض |
| 18 | NC | لا يوجد اتصال |
| 19 | الـ GND | الأرض |
| 20 | SEL6/8 | SELB= ¥0 ¥ 8Bit SELB= ¥1 ¥ 6Bit |
| 21 | NC | لا يوجد اتصال |
| 22 | NC | لا يوجد اتصال |
| 23 | NC | لا يوجد اتصال |
| 24 | عكس | وظيفة لوحة العكس |
| 25 | الـ GND | الأرض |
| 26 | الـ GND | الأرض |
| 27 | الـ GND | الأرض |
| 28 | الـ VCC | الطاقة الجهد للدائرة الرقمية 3.3 فولت |
| 29 | الـ VCC | الطاقة الجهد للدائرة الرقمية 3.3 فولت |
| 30 | الـ VCC | الطاقة الجهد للدائرة الرقمية 3.3 فولت |
الخصائص البصرية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| نسبة التباين | CR | - | 700 | - | ||
|
الإضاءة (الوسط) |
(ل) |
750 |
800 |
- |
cd/m2 |
|
| تحمل الضوء | الـ LU | 70 | 75 | % | ||
| وقت الاستجابة | صعود + هبوط | - | 30 | 35 | ms | |
|
زاوية النظر K = نسبة التباين> 10 |
الأفقية |
θx+ | 80 | 85 | - |
درجة |
| θx- | 80 | 85 | - | |||
|
عمودي |
θy+ | 80 | 85 | - | ||
| ثي- | 80 | 85 | - | |||
|
اللون الالوان (CIE1931) |
أحمر |
x |
النوع - 005 |
0.617 |
طبع + 005 |
|
| ي | 0.327 | |||||
|
أخضر |
x | 0.332 | ||||
| ي | 0.600 | |||||
|
الأزرق |
x | 0.146 | ||||
| ي | 0.056 | |||||
|
الأبيض |
x | 0.299 | ||||
| ي | 0.351 | |||||
| نطاق الألوان (نسبة NTSC) |
70 |
% |
||||
خصائص الضوء الخلفي
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| التيار LED | الـ ILED | 120 | mA | مجموع المصابيح | ||
| الجهد الأمامي | VF | 30.6 | V | IF=120mA | ||
| التيار العكسي | IR | 50 | μA | VR=3.3 فولت، 1LED | ||
| تبديد الطاقة | Pd | 3960 | mW | مجموع المصابيح | ||
| ذروة التيار الأمامي | مؤسسة القطاع الخاص | 30 | mA | 1LED | ||
| الجهد العكسي | VR | 3.3 | V | 1LED | ||

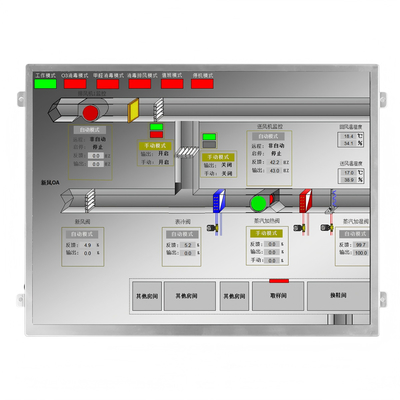

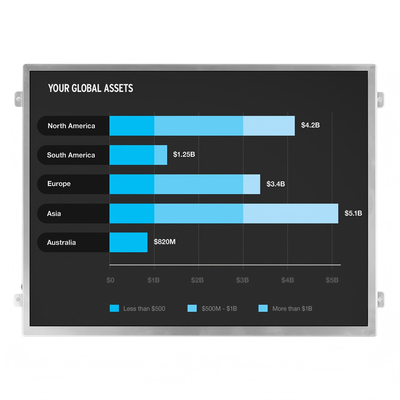

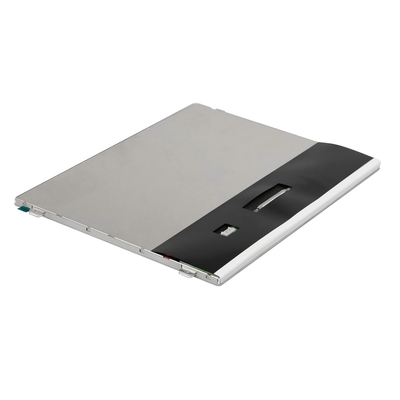

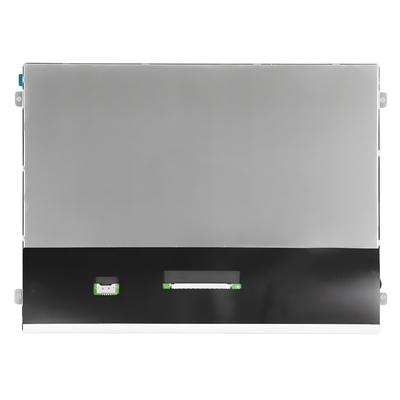

صورة المنتج
