تفاصيل المنتج:
|
| المنتج: | 7 بوصة شاشة TFT LCD | القرار: | 1024 × RGB × 600 |
|---|---|---|---|
| واجهة: | RGB | واجهة تعمل باللمس: | I2C |
| إضاءة السطح: | 1000 شمعة/م2 (نيت) | درجة الحرارة التشغيل.: | -30°C إلى +75°C |
| درجة حرارة التخزين: | -30 إلى + 80 ℃ | الرقم السري: | 50 دبوس |
| اتجاه الرؤية: | IPS، جميع زوايا المشاهدة | المنطقة النشطة: | 154.21 (ارتفاع) × 85.92 (عرض) (مم) |
| شاشة لمسة: | برنامج التحويلات النقدية اختياري | معالجة السطح: | طلاء صلب (3H) |
| إظهار الألوان: | 16.7 م | الاتصال: | ZIF |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 7 بوصات عالية الوضوح TFT,شاشة LCD TFT 1024 * 600,1000 نيت شاشة TFT LCD,1024*600 TFT LCD Display,1000nits TFT LCD Display |
||
عن هذا البند SFTO700XC-7026ACT2، بريق عالية 1000 نيت شاشة LCD IPS TFT 7 بوصة
قم بتحديث مشاريعك مع شاشة LCD IPS TFT ذات الـ 7 بوصات ذات الـ 1000 نيت عالية الوضوحتم تصميم هذا الشاشة لتقديم صور واضحة جدا وألوان حية، مما يجعلها مثالية لتطبيقات مختلفة مثل الآلات الصناعية والأجهزة المحمولة، والعروض الخارجية، وأكثر من ذلك.
الخصائص الرئيسية:
لماذا تختار شاشة LCD IPS TFT ذات 7 بوصات؟
تم تصميم هذا الشاشة من أجل المتانة والأداء، وضمان الاستخدام طويل الأمد في البيئات المطالبة.الوضوح العالي والجودة تجعل الشاشة اختيار مثالي.
المواصفات:
قم بتعزيز وظائف منتجك وجماليته مع شاشة IPS TFT LCD ذات الدرجة العالية من الوضوحاطلب الآن واتخذ الخطوة الأولى نحو تقديم أداء بصري استثنائي في مشروعك القادم!
مواصفات المنتج
| السمة | المواصفات |
| نوع شاشة LCD | 7.0 بوصة |
| القرار (H*V) | 1024 ((RGB) ×600 |
| نوع التقنية | a-Si TFT |
| تكوين البكسلات | الشريط الرأسي |
| وضع العرض | عادةً أسود |
| معالجة السطح | اللمعان |
| اتجاه الرؤية | كل شيء |
| اتجاه عكس المقياس الرمادي | لا.. |
| المخطوطات الأبعاد (W × H × T) (ملم) | 218.42 * 146.9 * 9.55 |
| المنطقة النشطة ((ملم) | 154.21*8592 |
| مع / بدون شاشة لمسة | مع CTP |
| نوع الاتصال المتطابق | 50PIN 0.5PITCH |
| نوع الضوء الخلفي | مصباح LED |
| واجهة | RGB |
| عدد الألوان | 16.7M |
| مركز التحكم بالشاحنة | HX8282A11 HX8696A01 |
| IC CTP | GT911 |
| هيكل CTP | G+G |
| واجهة CTP | I2C |
الأبعاد الخارجية للكاميرا
CTP الأبعاد الخارجية
تعريف دبوس الواجهة
| لا. | الاسم الرمزي | الوصف |
| 1 | LED-A1 | فولتاج الطاقة للضوء الخلفي LED |
| 2 | LED-A2 | فولتاج الطاقة للضوء الخلفي LED |
| 3 | LED-K1 | فولتاج الطاقة للضوء الخلفي LED كاتود |
| 4 | LED-K1 | فولتاج الطاقة للضوء الخلفي LED كاتود |
| 5 | الـ GND | أرضية الطاقة |
| 6 | VCOM | الجهد VCOM |
| 7 | DVDD | طاقة الدوائر الرقمية |
| 8 | الوضع | تحكم وضع DE أو HV.H:DE mode.L:HSD/VSD |
| 9 | DE | تمكين البيانات |
| 10 | VS | إدخال إشارة Vsync |
| 11 | HS | إدخال إشارة Hsync |
| 12 | B7 | إشارة البيانات الزرقاء ((MSB) |
| 13 | B6 | إشارة البيانات الزرقاء |
| 14 | B5 | إشارة البيانات الزرقاء |
| 15 | B4 | إشارة البيانات الزرقاء |
| 16 | B3 | إشارة البيانات الزرقاء |
| 17 | B2 | إشارة البيانات الزرقاء |
| 18 | B1 | إشارة البيانات الزرقاء |
| 19 | B0 | إشارة البيانات الزرقاء (LSB) |
| 20 | مجموعة السبع | إشارة البيانات الخضراء ((MSB) |
| 21 | G6 | إشارة البيانات الخضراء |
| 22 | G5 | إشارة البيانات الخضراء |
| 23 | G4 | إشارة البيانات الخضراء |
| 24 | G3 | إشارة البيانات الخضراء |
| 25 | G2 | إشارة البيانات الخضراء |
| 26 | G1 | إشارة البيانات الخضراء |
| 27 | G0 | إشارة البيانات الخضراء ((LSB)) |
| 28 | R7 | إشارة البيانات الحمراء ((MSB) |
| 29 | R6 | إشارة بيانات حمراء |
| 30 | R5 | إشارة بيانات حمراء |
| 31 | R4 | إشارة بيانات حمراء |
| 32 | R3 | إشارة بيانات حمراء |
| 33 | R2 | إشارة بيانات حمراء |
| 34 | R1 | إشارة بيانات حمراء |
| 35 | R0 | إشارة البيانات الحمراء ((LSB) |
| 36 | الـ GND | أرضية الطاقة |
| 37 | DCLK | ساعة نقطة |
| 38 | الـ GND | أرضية الطاقة |
| 39 | ال/ر | حدد اتجاه المسح الأيسر أو الأيمن |
| 40 | U/D | حدد اتجاه المسح لأعلى أو لأسفل |
| 41 | VGH | البوابة على الجهد |
| 42 | VGL | البوابة OFF الجهد |
| 43 | AVDD | الجهد الكهربائي للدوائر التناظرية |
| 44 | إعادة تعيين | دبوس إعادة ضبط عالمي |
| 45 | NC | لا يوجد اتصال |
| 46 | VCOM | الجهد VCOM |
|
47 |
DITHB |
وظيفة التثبيت.H:6بيت دقة ((آخر 2بيت من بيانات المدخلات مقصورة) L: 8 بت (إعداد افتراضي) |
| 48 | الـ GND | أرضية الطاقة |
| 49 | NC | لا يوجد اتصال |
| 50 | NC | لا يوجد اتصال |
الخصائص الكهربائية
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
الاختبار الحالة |
|
الجهد الكهربائي |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | -7 | -6 | -خمسة5 | V | ||
| جهد إشارة الدخول | VCOM | 3.1 | 3.3 | 3.5 | V | |
| الجهد العالي من منطق المدخل | فيروس نقص المناعة | 0.7دي في دي | - | DVDD | V | |
| الجهد المنطقي للدخول منخفض | VIL | 0 | 0.3DVDD | V | ||
|
التيار الحالي للسائق |
IGH | - | 0.2 | 1 | mA | VGH= 16.0V |
| IGL | - | 0.2 | 1 | mA | VGL=7.0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3.3 فولت | |
| الـ IAVDD | - | 20 | 50 | mA | AVDD=10.4 فولت |
مواصفات الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار الأمامي | إذا | ... | 320 | - | mA |
| الجهد الأمامي | VF | 16.8 | 19.2 | 21 | V |
| مدة الحياة | 40000 | 50000 | هـ |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
|
زوايا النظر |
θT |
CR≥10 |
- | 80 | - |
الدرجة |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| نسبة التباين | CR | θ=0° | 700 | 800 |
- |
- |
| وقت الاستجابة | طن | 25 درجة مئوية |
- |
30 | 40 |
ms |
| (توف) | ||||||
| التوحيد | يو |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| الضوء | (ل) |
- |
1000 |
- |
cd/m2 |

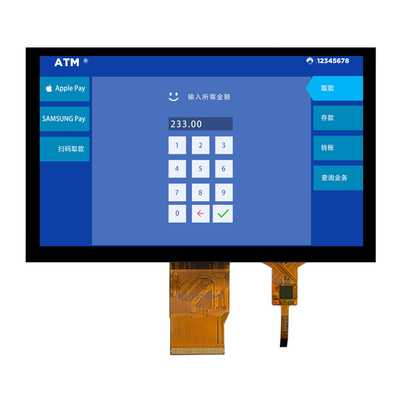

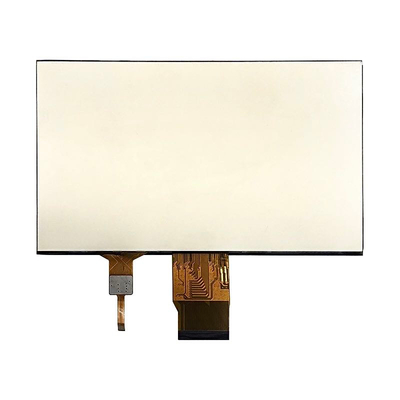

صورة المنتج
