تفاصيل المنتج:
|
| الكلمات الرئيسية: | 6.86 بوصة بار TFT | القرار: | 1280 × 480 |
|---|---|---|---|
| واجهة: | MIPI | سائق IC: | FL7707 |
| إضاءة السطح: | 800 شمعة / م 2 | شاشة لمسة: | الشاشة التي تعمل باللمس بالسعة |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | عمر LED: | 40000 ساعة |
| إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1280*480 نقطة TFT شاشة LCD,800 نيت شاشة LCD عالية الوضوح,6شاشة LCD TFT بـ.86 بوصة,800nits High Brightness LCD Display,6.86-Inch TFT LCD Display |
||
تحميل ورقة البيانات
حول هذا البندSFTO686XC-7108BCT
يحتوي هذا الشاشة IPS TFT LCD من 6.86 بوصة من شركة Saef Technology Ltd على دقة عالية من 1280x480 ، مما يوفر عرضًا واضحًا وحساسًا للصورة.ضوءها العالي الذي يبلغ 800 نيت يضمن رؤية ممتازة في ظل ظروف إضاءة مختلفة، مما يجعله مناسبًا بشكل خاص للبيئات الخارجية أو المضيئة. تستخدم شاشة العرض واجهة MIPI ، وتدعم نقل البيانات السريع ، ومجهزة بشاشة لمسة سعة (CTP) ،توفير استجابة حساسة لللمس ووظيفة متعددة اللمسات.
السمات الرئيسية:
المواصفات التقنية:
سيناريوهات التطبيق:
خدمات مخصصة:
هذا الوضوح العالي 800 نيت 6.86 بوصة IPS TFT شاشة LCDهو الخيار المثالي لتطبيقات مختلفة بسبب أدائها العرض ممتازة وخيارات واجهة مرنة.
الخصائص
| البند | المحتوى | الوحدة |
| نوع شاشة LCD | TFT | - |
| إظهار اللون | 16M | |
| اتجاه الرؤية | كل | الساعة |
| درجة حرارة العمل | -20~+70 | °C |
| درجة حرارة التخزين | -30~+80 | °C |
| حجم الوحدة | 66.6*181.0*69 | ملم |
| المنطقة النشطة ((W × H) | 60.19*16051 | ملم |
| عدد النقاط | 1280×RGB×480 | النقاط |
| تشغيل الكهرباء | 3.3 | V |
| الضوء الخلفي | 12-LEDs (الأبيض) | أجزاء |
| السطوع ((LCM) | 800 | cd/m2 |
| نقل البيانات | MIPI | - |
| نوع رابط LCM |
AFC30-S40FCC-00 |
0.5PITCH 40pin |
| مركز التحكم بالشاحنة | FL7707 | |
| IC CTP | GT911 |
الرسم الميكانيكي
وصف الدبوس
| رقم البين | الرمز | الوظيفة |
| 1 | الـ GND | الأرض |
| 2 | D0P | إدخال مسار بيانات MIPI (إيجابي) |
| 3 | D0N | إدخال مسار بيانات MIPI (سلبي) |
| 4 | الـ GND | الأرض |
| 5 | D1P | إدخال مسار بيانات MIPI (إيجابي) |
| 6 | D1N | إدخال مسار بيانات MIPI1 ((سلبي) |
| 7 | الـ GND | الأرض |
| 8 | CLKP | إدخال MIPI CLK (إيجابي) |
| 9 | CLKN | مدخل CLK MIPI (سلبي) |
| 10 | الـ GND | الأرض |
| 11 | D2P | إدخال مسار بيانات MIPI (إيجابي) |
| 12 | D2N | إدخال مسار بيانات MIPI 2 (سلبي) |
| 13 | الـ GND | الأرض |
| 14 | D3P | إدخال مسار بيانات MIPI3 ((إيجابي) |
| 15 | D3N | إدخال مسار بيانات MIPI 3 (سلبي) |
| 16-17 | الـ GND | الأرض |
| 18-19 | VCC-1V8 | إمدادات الكهرباء IO ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | دبوس إعادة التعيين العالمي. فعال منخفض للدخول إلى حالة إعادة التعيين. اقترح الاتصال بدائرة إعادة التعيين RC للاستقرار. عادة سحب عالية. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | الـ GND | الأرض |
| 28-29 | ك | الضوء الخلفي |
| 30 | الـ GND | الأرض |
| 31 | VGL/NC | NC |
| 32-33 | الـ GND | الأرض |
| 34 | VGH/NC | NC |
| 35-36 | أ | طاقة الضوء الخلفي |
| 38-39 | VDD-3V3 | إمدادات الطاقة ((3.3 ~ 3.6 فولت) |
| 40 | VCOM/NC | NC |
الدرجات القصوى المطلقة
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| إمدادات الطاقة | VDD | Ta=25°C | - | 3.3 | - | V |
| البوابة على فولتاج إمدادات الطاقة | VGH | - | 15 | - | V | |
| إغلاق البوابة على فولتاج مصدر الطاقة | VGL | - | -11 | - | V |
الخصائص الكهربائية ((Vss=0V,Ta=25°C)
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| إمدادات الطاقة | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| إمدادات الطاقة | الـ IOVCC | Ta=25°C | - | 1.8 | - | V | |
| الجهد المدخل | (هـ) (هـ) | فيروس نقص المناعة | VIOVCC=1.8 فولت | 0.8VIOVCC | - | VIOVCC | V |
| | VIL | VIOVCC=1.8 فولت | 0 | - | 0.2VIOVCC | V | |
مواصفات الضوء الخلفي LED ((VSS=0V ،Ta=25°C)
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| فولتاج التزويد | - | - | - | 9.6 | - | V | |
| تيار التوريد | إذا | - | - | 240 | - | mA | |
| التيار الأمامي | عادي | ipn | سلسلة 3 رقائق × 4 | - | - | mA | |
| الضباب | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | الساعات | |

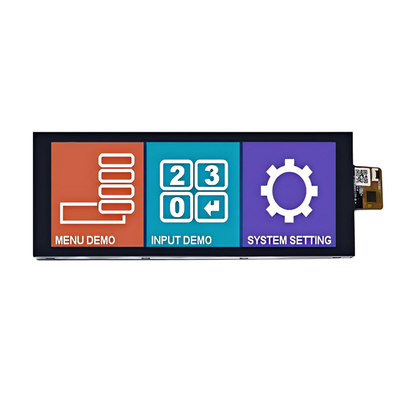

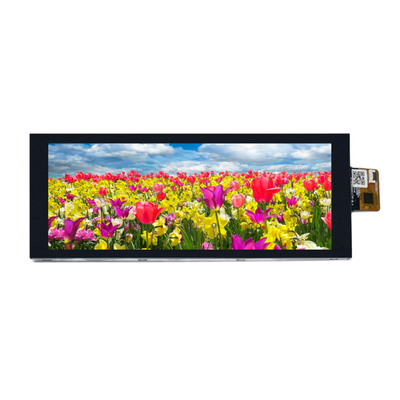

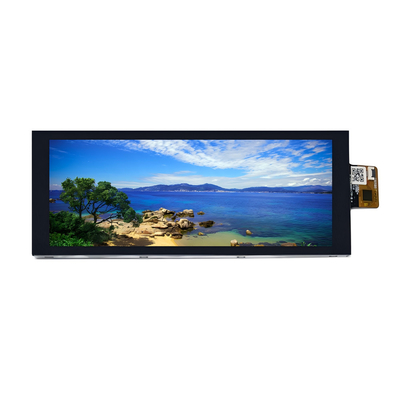

صورة المنتج
