تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT LCD 12.1 بوصة | القرار: | 1024*768 بكسل |
|---|---|---|---|
| المنطقة النشطة: | 245.76 * 184.32 ملم | واجهة LCD: | LVDS |
| شاشة لمسة: | لا يوجد اتصال (PCAP اختياري) | إضاءة السطح: | 1000 شمعة / م 2 |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| نوع العرض: | IPS زوايا مشاهدة كاملة | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD مقاس 12.1 بوصة,1024 * 768 شاشة TFT LCD,1000 نيت شاشة LCD عالية الوضوح,1024*768 TFT LCD Display,1000nits High Brightness LCD Display |
||
ضوء عالي 1000 نيت 12.1 بوصة شاشة LCD IPS TFT
رفع تجربتك البصرية مع لدينا12شاشة LCD IPS TFT عالية الوضوحتم تصميم هذه الشاشة من أجل الوضوح والأداء1000 نيت، ضمان صور نابضة بالحياة حتى في بيئات مشرقة.1024x768 بكسل، كل تفاصيل تأتي للحياة، مما يجعلها مثالية لتطبيقات مختلفة بما في ذلك التحكم الصناعي، والأجهزة الطبية، والعلامات الخارجية.
الخصائص الرئيسية:
المواصفات:
قم بتحديث معداتك مع بريقنا العالي12. 1 بوصة شاشة LCD IPS TFTالخيار المثالي للرؤية والأداء الممتاز سواء كنت تقوم بتطوير أدوات تشخيص متقدمة أو تبحث عن تحسين عروض منتجاتكهذا الشاشة LCD يلبي احتياجاتك للموثوقية والجودة.
اطلب الآناجلب مشاريعك للحياة مع صور واضحة و ألوان نابضة بالحياة اليوم!
الخصائص
| البند | المحتويات | الوحدة |
| نوع شاشة LCD | TFT / Transmissive / عادةً أسود | |
| الحجم | 12.1 | بوصة |
| زاوية النظر | 85/85/85/85 | |
| وضع العرض | أسود اسمياً | |
| شاشة LCD (W × H) | 260.48 × 204 × 72 | ملم |
| المنطقة النشطة (W × H) | 245.76 × 184.32 | ملم |
| نطاق النقطة (W × H) | 0.08 × 008 | ملم |
| عدد النقاط (بيكسل) | 1024 (RGB) × 768 | |
| النقطة البيضاء (x,y) (تحت ضوء C) | إكس: 0305, y: 0.347 (النوع) | |
| وقت الاستجابة | ≤35 | ms |
| ضوء شاشة LCD | 1000 (نموذجي) | cd/m2 |
| نسبة التباين | 1000١ (نوع) | |
| نوع الواجهة | أجهزة التشغيل القصوى | |
| عمق اللون | 256K / 16.7M | |
| ترتيب البكسلات | شريط RGB | |
| معالجة السطح | المجلس العام | |
| درجة حرارة التشغيل | -20~70 | °C |
| درجة حرارة تخزين | -30~80 | °C |
الأبعاد الخارجية
الدرجات القصوى المطلقة
| المعلم | الرمز | MIN | ماكس | الوحدة |
| تشغيل الكهرباء | VDD | -صفر3 | 3.8 | V |
| LED_VCCS | -صفر3 | 25 | V | |
| درجة حرارة العمل | القمة | -20 | 70 | °C |
| درجة حرارة التخزين | TST | -30 | 80 | °C |
مواصفات الضوء الخلفي
| البند | الرمز | القيم | الوحدة | الملاحظة | ||
| (مين) | النوع | (ماكس) | ||||
| الطاقة الخارجة | LED+ | 23 | 24 | 25 | V | LED + = 24V @ 8S4P |
| 35 | 36 | 37 | V | LED + = 36V @ 11S4P | ||
| تيار الطاقة الخارجي | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
إجمالي 180mA (النموذجي) (45mA x 4قناة) |
الخصائص البصرية
| البند | SYM | الحالة | MIN | النوع | ماكس | الوحدة | |
|
نطاق زاوية المشاهدة |
θ |
️ = 90 درجة | 85 | 89 | - | deg | |
| ️ = 270 درجة | 85 | 89 | - | deg | |||
| ️ = 0° | 85 | 89 | - | deg | |||
| ️ = 180 درجة | 85 | 89 | - | deg | |||
|
اللون اللون (CIE1931) |
الأبيض |
x |
X=0, Y=0 R=G=B=255 مقياس رماد |
-صفر02 |
0.305 |
+0.02 |
- |
| ي | 0.347 | ||||||
| مركز النقل | T% | 5.06 | 5.62 | - | % | ||
| وقت الاستجابة | Tr+Tf | - | 25 | 35 | ms | ||
| نسبة التباين | سي سي | 700 | 1000 | - | - | ||
| وقت الاستجابة | Tr+Tf | x=0 ، Y =0 | - | 25 | 35 | ms | |
تعريف دبوس الواجهة
| لا. | الرمز | الوصف |
| 1 | RX3+ | إدخال البيانات التفاضلية، CH3 (إيجابي) |
| 2 | RX3- | إدخال البيانات التفاضلية، CH3 (سلبي) |
|
3 |
BIST |
تشغيل طبيعي / تحديد نمط BIST BIST=0: تشغيل طبيعي BIST=1: وضع BIST |
|
4 |
SEL68 |
تحكم وظيفة اختيار LVDS 6/8 بت، SEL68=1: بيانات مدخل LVDS هي 6 بت SEL68=0: بيانات مدخل LVDS هي 8 بت |
| 5 | الـ GND | الأرض |
| 6 | RXC+ | مدخلات الساعة (إيجابية) |
| 7 | (آر إكس سي) | مدخلات الساعة التفاضلية (سلبية) |
| 8 | الـ GND | الأرض |
| 9 | RX2+ | إدخال البيانات التفاضلية، CH2 (إيجابي) |
| 10 | RX2- | إدخال البيانات التفاضلية، CH2 (سلبي) |
| 11 | الـ GND | الأرض |
| 12 | RX1+ | إدخال البيانات التفاضلية، CH1 (إيجابي) |
| 13 | RX1- | إدخال البيانات التفاضلية، CH1 (سلبي) |
| 14 | الـ GND | الأرض |
| 15 | RX0+ | إدخال البيانات التفاضلية، CH0 (إيجابي) |
| 16 | RX0- | إدخال البيانات التفاضلية، CH0 (سلبي) |
|
17 |
reLR |
تشغيل العرض اليسار أو اليمين LR=1: اليسار--> اليمين LR=0: اليمين--> اليسار |
|
18 |
الـ reUD |
أعلى أو أسفل تحكم العرض LR=1: أعلى-->أسفل LR=0: أسفل--> فوق |
| 19 | VDD | مصدر الطاقة 3.3 فولت |
| 20 | VDD | مصدر الطاقة 3.3 فولت |

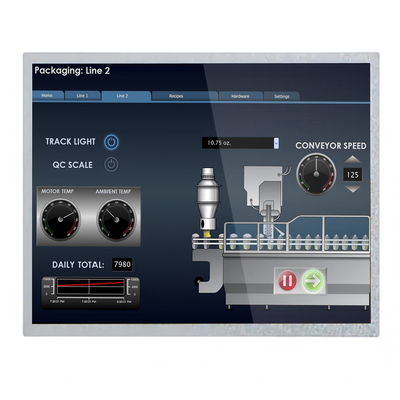

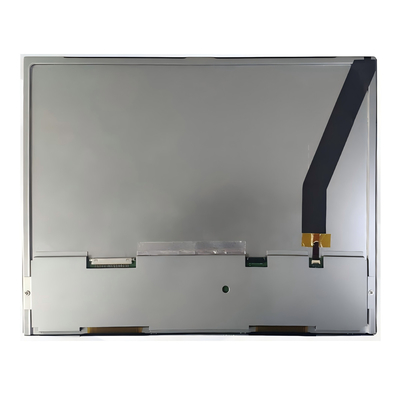

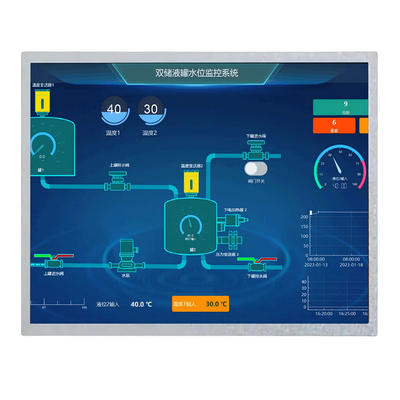

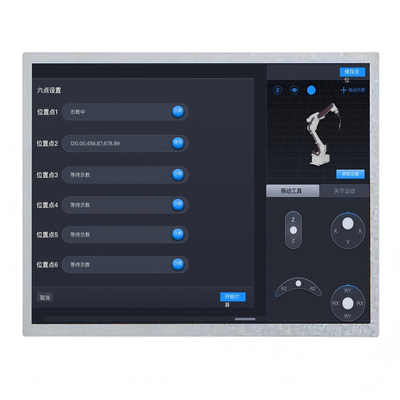

صورة المنتج
