تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة PCAP TFT مقاس 21.5 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 495.6 × 292.2 × 10.57 ملم (ملمس) | شاشات الكريستال السائل مع اللمس: | 526 × 324 × 15.16 ملم (مع اللمس) |
| المنطقة النشطة: | 476.064 ((H) × 267.786 ((V) mm | واجهة LCD: | LVDS |
| واجهة CTP: | USB | شاشة لمسة: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) |
| إضاءة السطح: | 1000 شمعة / م 2 | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | دقة FHD عالية الوضوح TFT,1000 نيت شاشة TFT LCD,21.5 بوصة TFT شاشة LCD,1000Nits TFT LCD Display,21.5 Inch TFT LCD Display |
||
شاشة LCD IPS TFT عالية الوضوح 21.5 بوصة - دقة FHD مع شاشة لمسة LVDS و USB
رفع تجربة مشاهدتك مع لديناشاشة LCD IPS TFT عالية السطوع 21.5 بوصةمصممة لتقديم صور مذهلة في مجموعة متنوعة من ظروف الإضاءة1000 نيت، هذا العرض يضمن صور واضحة و حيوية، مما يجعله مثالي لكل من التطبيقات الداخلية والخارجية.
الخصائص الرئيسية:
دقة FHD:استمتع بصور واضحة جداً بدقة 1920×1080 بكسلأو التطبيقات التفاعلية.
تقنية IPS:مع تكنولوجيا التبديل داخل الطائرة (IPS) ، يمكنك أن تتوقع دقة ألوان متفوقة وزوايا عرض أوسع. سواء كنت تتعاون مع فريق أو عرض المحتوى للجمهور،الجميع سوف يتمتع بتجربة مشاهدة متسقة وواضحة.
واجهة LVDS:وتضمن واجهة LVDS (الإشارة التفاضلية منخفضة الجهد) نقل البيانات بسرعة عالية ، مما يسمح بمعدلات تحديث سريعة ويقلل من التوهج للحصول على صور أكثر سلاسة.
الشاشة الملموسة USB:ميزة الشاشة اللمسية المدمجة تمكنك من التفاعل بسهولة مع المحتوى الخاص بك، مما يجعله مثاليًا للمراكز التفاعلية، وأنظمة نقاط البيع، ولوحات التحكم.التكنولوجيا اللمسية الاستجابة والبديهية تضمن تجربة مستخدم سلسة.
تطبيقات متعددة الأبعاد:هذه الشاشة مناسبة بشكل جيد لمجموعة متنوعة من الإعدادات، بما في ذلك شاشات التجزئة، والبيئات التعليمية، والمعدات الطبية، والضوابط الصناعية.تصميمها القوي يضمن صلابة وطول العمر.
تثبيت سهل:مصممة للتثبيت الخالي من المتاعب، تاتي شاشاتنا مع خيارات تركيب لإعداد سريع، حتى تتمكن من البدء على الفور.
قم بتعزيز مشاريعك مع شاشة LCD IPS TFT عالية الوضوح 21.5 بوصة وتجربة أداء ووضوح لا مثيل له. مثالية للشركات التي تسعى لتحسين الاتصال البصري،هذا العرض يجمع بين التكنولوجيا المتقدمة مع ميزات سهلة الاستخداماطلبي من نفسك اليوم وغيّري تجربة مشاهدتك
الخصائص
| البنود | الوحدة | المواصفات |
| الشاشة الشمالية | ملم | 546.86 ((21.5 ) |
| المنطقة النشطة | ملم | 476.064 ((H) × 267.786 ((V) |
| البكسلات H x V | - | 1920 ((x3) x 1080 |
| الرسومات الصوتية | أمم | 247.95 ((في ثلاثية واحدة) x247.95 |
| ترتيب البكسلات | - | الشريط الرأسي |
| وضع العرض | - | وضع التأهيل، عادةً أسود |
| وقت الاستجابة | ميسيك | 14ms (عادة ، تشغيل / إيقاف) |
| الوزن | غرام | TBD |
| واجهة كهربائية | - | إدخال بيانات RGB مزدوج القناة LVDS، 8 بتات |
| اللون الداعم | - | 16.7M الألوان |
| معالجة السطح | - | مضاد للوهج، 3H |
|
نطاق درجة الحرارة التخزين ((شحن) |
°C |
-10 إلى +60 -20 إلى +60 |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | RxO0- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 2 | RxO0+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 3 | RxO1- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 4 | RxO1+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 5 | RxO2- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 6 | RxO2+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 7 | الـ GND | الأرض |
| 8 | -أجل. | إدخال الساعة التفاضلية السلبية في LVDS (ساعة غير عادية) |
| 9 | RxOCLK+ | إدخال ساعة LVDS التفاضلية الإيجابية (ساعة الغريبة) |
| 10 | RxO3- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 11 | RxO3+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 12 | RxE0- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 13 | RxE0+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 14 | الـ GND | الأرض |
| 15 | RxE1- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 16 | RxE1+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 17 | الـ GND | الأرض |
| 18 | RxE2- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 19 | RxE2+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 20 | (ريكسيلك) | إدخال الساعة التفاضلية السلبية لـ LVDS (ساعة متساوية) |
| 21 | RxECLK+ | إدخال الساعة التفاضلية السلبية لـ LVDS (ساعة متساوية) |
| 22 | RxE3- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 23 | RxE3+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 24 | الـ GND | الأرض |
| 25 | CTL | CTL_DVR |
| 26 | المواصفات | CE_DVR |
| 27 | NC | لا يوجد اتصال |
| 28 | VDD | التوتر المدخل لمصدر الطاقة |
| 29 | VDD | التوتر المدخل لمصدر الطاقة |
| 30 | VDD | التوتر المدخل لمصدر الطاقة |
تعريف دبوس USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D +
4 جنيهات
مواصفات الضوء الخلفي
| المعلم | الرمز | القيمة | الوحدة | ||
| (ماين) | -أجل. | (ماكس) | |||
| ضوء شريط المدخلات الجهد | VLED | 48 | 52 | 56 | V |
| مدخل شريط الضوء | الـ ILED | - | 480 | - | mA |
| استهلاك الطاقة | PLED | 23.04 | 24.96 | 26.88 | W |
| مدة حياة LED | الـ LBL | 40000 | 50000 | - | الساعات |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع ماكس | الوحدة | |
| تشغيل الكهرباء | VDD | 4.5 | 5.0 | 5.5 | V |
| تيار إمدادات الطاقة | IVDD | 500 | 1200 | mA | |
| التيار الداخلي | إيروش | 2.0 | 3.0 | أ | |
| الجهد المسموح به في المدخل | VRF | 300 | mV | ||
| الجهد الحدودي للدخول على مستوى عال | فيروس نقص المناعة | +100 | mV | ||
| الجهد الحدودي للدخول منخفض المستوى | VIL | -100 | mV | ||
| الجهد المدخل التفاضلي | فيد | 200 | 600 | mV | |
| الجهد الدخالي ((BL) | VBL_I | -صفر3 | VDD + 0.3 | mV | |
| الجهد المشترك للطاقة الدخلية | الـ VCM | 1.0 | 1.2 | 1.5 | |
| استهلاك الطاقة | مرض جنسي | 2.5 | 6 | W | |
| المعلم | الشروط | دقيقة. | -أجل. | (ماكس) | الوحدة |
| نسبة التباين | المركز | 700 | 1000 | - | - |
| وقت الاستجابة | Tr+Td | - | 14 | 20 | ms |
|
CF اللون الالوان (CIE1931) |
الحمراء |
النوع: -0.03 |
0 |
النوع: +0.03 |
0 |
| × أبيض | 0.323 | - | |||
| أبيض y | 0.379 | - | |||
| الوسط ضوء الأبيض | السنة | 800 | 1000 | cd/m2 | |
| الحديث المتقاطع | كتي | 2.0 | % |

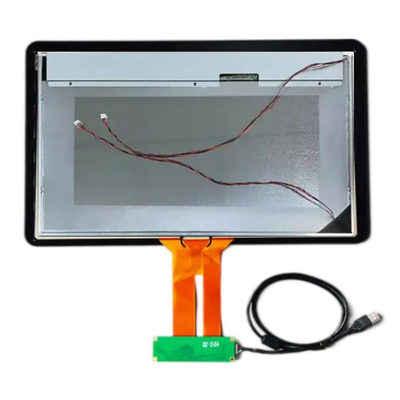

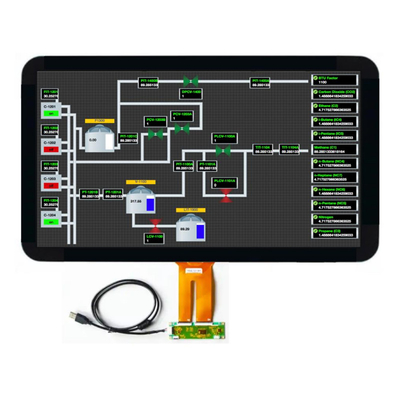

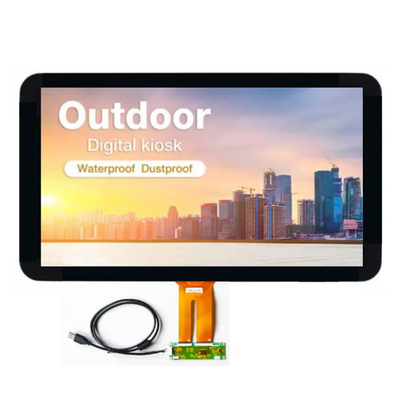

صورة المنتج
