تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة EDP TFT 15.6 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 360.0 × 212.3 × 6.25 ملم (مع لمس) | شاشات الكريستال السائل مع اللمس: | 382.4 × 231.3 × 9.10 ملم (مع اللمس) |
| المنطقة النشطة: | 344.16 × 193.59ملم | واجهة LCD: | EDP |
| واجهة CTP: | USB | شاشة لمسة: | CTP (شاشة تعمل باللمس بالسعة) |
| إضاءة السطح: | 1000 شمعة / م 2 | درجة الحرارة التشغيل.: | 0 ℃ إلى + 50 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة EDP شاشة TFT عالية الوضوح,15.6 بوصة شاشة TFT عالية السطوع,1000 نيت شاشة TFT عالية الوضوح,15.6 Inch High Brightness TFT Display,1000Nits High Brightness TFT Display |
||
حول هذا البند SFTO1560SM-7050A3CT
قم بتعزيز تجربتك البصرية مع شاشة IPS TFT LCD عالية الوضوح 15.6 بوصة، مع سطوع مذهل من 1000 نيت.هذه الشاشة مثالية لمجموعة واسعة من التطبيقات، بما في ذلك الاستخدام في الهواء الطلق، والإعدادات الصناعية، وإعدادات الوسائط المتعددة المتقدمة.
الخصائص الرئيسية:
سطوع استثنائي:مع سطوع مذهل يبلغ 1000 نيت، يضمن هذا العرض صورًا حيوية وحيوية حتى في بيئات مضاءة.قل وداعاً للصور المُغسلة ومرحباً برؤية محسّنة في أيّ حالة!
دقة عالية الوضوح:تجربة الصور الحادة والبلورية مع دقة Full HD (1920 × 1080) سواء للألعاب أو تشغيل الفيديو أو التطبيقات المهنية، يوفر هذا الشاشة جودة صورة مذهلة.
تقنية IPS:تكنولوجيا التبديل داخل الطائرة (IPS) تضمن زوايا عرض واسعة وإعادة إنتاج ألوان دقيقة.مما يجعلها مثالية لمشاريع تعاونية أو بيئات متعددة المستخدمين.
واجهة الـ EDP:تتيح واجهة DisplayPort المدمجة (EDP) اتصالًا سلسًا ، مما يضمن نقل البيانات بسرعة عالية وأداءً مثاليًا.هذا يجعلها مناسبة لدمج مع مجموعة متنوعة من الأجهزة والأنظمة.
لوحة لمس سعة USB (CTP):يو إس بي سي تي بي المدمج يعزز التفاعلية، مما يسمح بتجارب اللمس السلسة والاستجابة. مثالي للشاشات التفاعلية، الصالات، والتطبيقات المدمجة.
تطبيقات متعددة الأبعاد:مثالية للمعدات الصناعية، وعروض السيارات، والأجهزة الطبية، والإلكترونيات الاستهلاكية، تم تصميم هذا الشاشة LCD لتلبية مجموعة متنوعة من التطبيقات المتطلبة.
مع شاشة IPS TFT LCD عالية السطوع 1000Nits 15.6 بوصة، يمكنك ضمان أداء متفوق، متانة متميزة، وجودة بصرية استثنائية.اختبر الفرق وخذ مشاريعك إلى المستوى التالي!
المواصفات الميكانيكية
| المعلم | المواصفات | الوحدة |
| حجم العرض | 15.6 (شمالي) | بوصة |
| المنطقة النشطة | 344.16 ((H) ×193.59 ((V) | ملم |
| تنسيق البكسل |
(1بيكسل = R + G + B نقطة) 1920 ((H) ×1080 ((V) |
بيكسل |
| مساحة البكسل | 0.17925 ((H) × 0.17925 (V) | ملم |
| تكوين البكسلات | الشريط الرأسي R، G، B | |
| وضع العرض | عادةً أسود | |
| مخطط العرض | IPS | |
| استهلاك الطاقة | TBD | W |
| معالجة السطح للمستقطب الأمامي | طبقة مضادة للوهج: (3H) |
أبعاد الخطوط العريضة TFT LCM فقط
| المعلم | دقيقة | النوع | ماكس | الوحدة | |
|
أبعاد محيط الوحدة |
العرض | 359.7 | 360 | 360.3 | ملم |
| الطول | 212.0 | 212.3 | 212.6 | ملم | |
| عمق | 5.95 | 6.25 | 6.55 | ملم | |
| الوزن الإجمالي | - | - | - | g | |
أبعاد الخطوط العريضة للشاشة اللمسية السعة
| المعلم | دقيقة | النوع | ماكس | الوحدة | |
|
أبعاد محيط الوحدة |
العرض | 382.4 | ملم | ||
| الطول | 231.3 | ملم | |||
| عمق | 9.1 | ملم | |||
| الوزن الإجمالي | - | - | - | g | |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 | NC | - | محجوز لـ (سي دي) |
| 2 | H_GND | (ب) | طلقة عالية السرعة |
| 3 | المسار1_N | أنا | ملحق إشارة وصلة المسار 1 |
| 4 | المسار1_P | أنا | خط الإشارة الحقيقي 1 |
| 5 | H_GND | (ب) | طلقة عالية السرعة |
| 6 | مسار | أنا | مسار إشارة إضافية 0 |
| 7 | مسار | أنا | خط الإشارة الحقيقي 0 |
| 8 | H_GND | (ب) | طلقة عالية السرعة |
| 9 | AUX_CH_P | أنا | القناة المساعدة للإشارة الحقيقية |
| 10 | AUX_CH_N | أنا | القناة المساعدة للإشارة |
| 11 | H_GND | (ب) | طلقة عالية السرعة |
| 12 | LCD_VDD | (ب) | لوجيكا LCD وطاقة السائق ((3.3V) |
| 13 | LCD_VDD | (ب) | لوجيكا LCD وطاقة السائق ((3.3V) |
| 14 | NC | أنا | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
| 15 | LCD_GND | (ب) | منطق LCD وأرضية السائق |
| 16 | LCD_GND | (ب) | منطق LCD وأرضية السائق |
| 17 | HPD | أوه | دبوس إشارة HPD |
| 18 | LED-1 | (ب) | NC |
| 19 | LED-2 | (ب) | NC |
| 20 | LED-3 | (ب) | NC |
| 21 | LED-4 | (ب) | NC |
| 22 | BL تمكن | أنا | NC |
| 23 | BL PWM DIM | أنا | NC |
| 24 | NC | - | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
| 25 | NC | - | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
| 26 | BL PWR | (ب) | NC |
| 27 | BL PWR | (ب) | NC |
| 28 | BL PWR | (ب) | NC |
| 29 | BL PWR | (ب) | NC |
| 30 | NC | - | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
مواصفات الضوء الخلفي
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
| فولتاج التغذية | Vf | 28 | 30 | 33 | V |
| تيار التوريد | إذا | - | 270 | 360 | mA |
| وقت الحياة | - | 40000 | 50000 | - | ساعة |
الخصائص البصرية
| المعلم | الشروط | دقيقة. | -أجل. | (ماكس) | الوحدة | |
|
زاوية النظر (CR>10) |
الأفقية | θL | - | 85 | - |
درجة |
| θ R | - | 85 | - | |||
| عمودي | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| نسبة التباين | المركز | 600 | 800 | - | - | |
| وقت الاستجابة | Tr+Td | - | 25 | 35 | ms | |
|
CF اللون الالوان (CIE1931) |
الحمراء |
النوع: -0.03 |
0.642 |
النوع: +0.03 |
- | |
| أحمر y | 0.3078 | - | ||||
| الخضراء | 0.283 | - | ||||
| خضراء y | 0.594 | - | ||||
| الأزرق x | 0.142 | - | ||||
| الأزرق y | 0.149 | - | ||||
| × أبيض | 0.303 | - | ||||
| أبيض y | 0.329 | - | ||||
| نسبة NTSC | % | (45) | - | |||
| الوسط ضوء الأبيض | السنة | 900 | 1000 | cd/m2 | ||
| توحيد الأبيض 13pt | δW | 75 | 80 | |||

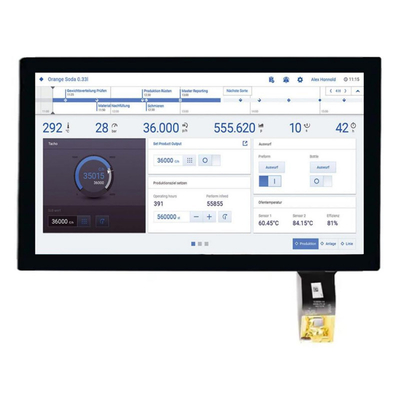

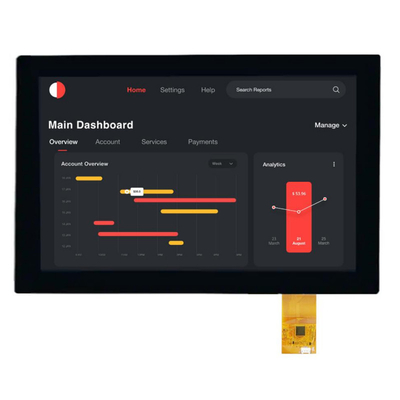

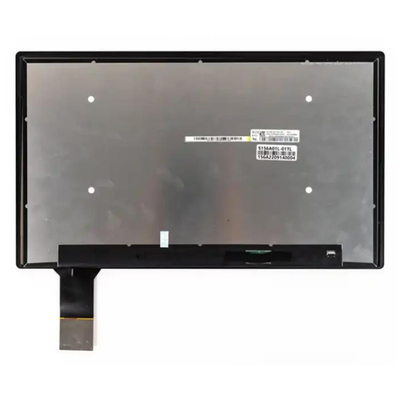

صورة المنتج
