تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة LCD مقاس 13.3 بوصة PCAP TFT | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 306.86 × 182.31 × 5.25 ملم (بدون اللمس) | شاشات الكريستال السائل مع اللمس: | 307.55 × 185.62 × 7.25 ملم (مع اللمس) |
| المنطقة النشطة: | 293.76 × 165.24ملم | واجهة LCD: | EDP |
| واجهة CTP: | USB | شاشة لمسة: | CTP |
| إضاءة السطح: | 1000 شمعة / م 2 | درجة الحرارة التشغيل.: | -0°C إلى +50°C |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة EDP TFT شاشة LCD,13.3 بوصة TFT عالية السطوع,1000 نيتش شاشة TFT LCD,13.3 Inch High Brightness TFT,1000 Nits TFT LCD Display |
||
حول هذا البند: SFTO1330XC-7119A3CT
رفع تجربتك البصرية مع لدينا عالية السطوع 1000 نيتس 13.3 بوصة IPS TFT شاشة LCD، مصممة للوضوح والأداء في أي ظروف الإضاءة.يحتوي هذا العرض على مصفوفة Full HD بدقة 1920*1080 Dotيضمن الصور الحادة والألوان الحيوية، مما يجعلها مثالية لمجموعة متنوعة من التطبيقات، من الأجهزة المحمولة إلى المعدات الصناعية.
الخصائص الرئيسية:
ضوء عالي:مع مستوى سطوع مثير للإعجاب من 1000 نيت، هذا العرض يضمن رؤية استثنائية حتى في أشعة الشمس المباشرة أو البيئات المشرقة.مثالي للاستخدام في الهواء الطلق أو التطبيقات المهنية حيث الرؤية الواضحة هي الأهمية القصوى!
دقة عالية الجودة: استمتع بجودة صورة مذهلة بدقة 1920 × 1080 بكسل.وتجربة مشاهدة غامرة تجلب المحتوى إلى الحياة.
تقنية IPS:توفر تكنولوجيا التبديل داخل الطائرة (IPS) زوايا عرض واسعة (تصل إلى 178 درجة) ، مما يسمح بألوان ووهج متسقة من مختلف المنظورات.مثالية للبيئات التعاونية أو سيناريوهات متعددة المستخدمين!
واجهة الـ EDP:تتيح واجهة DisplayPort المدمجة (EDP) سهولة الاتصالات والتوافق مع مجموعة واسعة من الأجهزة. تجربة الاتصال السلس وتحسين الأداء.
تطبيقات متعددة الأبعاد:سواء كنت تقوم بتصميم جهاز حاسوب محمول، أو حل إشارة رقمية، أو أي تطبيق عرض عالي الأداء، هذا الشاشة 13.3 بوصة متعددة الاستخدامات بما يكفي لتلبية احتياجاتك.
لماذا اخترت عرضنا؟
الاستثمار في شاشة الـ 1000 نيتس عالية الوضوح يعني اختيار الجودة والمتانة والأداءتم بناء هذا الشاشة لتحمل الظروف الصعبة دون المساس بالتميز البصري.
الاستنتاج:
قم بتحديث مشاريعك باستخدام شاشة IPS TFT LCD عالية الوضوح 1000 نايت 13.3 بوصة.الرجاء الاتصال بنا اليوم!
لا تتردد في تخصيص أي جزء من هذا المقدمة لتتناسب بشكل أفضل مع صوت العلامة التجارية الخاصة بك أو الاحتياجات التسويقية المحددة!
الخصائص
| الحجم | 13.3 بوصة |
| واجهة الدقة | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2lane |
| نوع الاتصال | 20455-030E-76 (I-PEX) |
| عمق اللون | 16.7M |
| نوع التقنية | أ-سي |
| عرض المواصفات، مسافة البكسل (ملم) | 0.153 × 0153 |
| تكوين البكسلات | الشريط الرأسي |
| وضع العرض | عادةً أسود |
| TP Driver IC | NC |
| معالجة سطح شاشة LCD | طبقة مضادة للوهج: ((3H) |
| نسبة التباين في اتجاه الرؤية | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
مجموعة الألوان الضوء ((cd/m2) |
72% 1000 ((تايب)) |
| استهلاك الطاقة | شاشة LCD:1.8 ((W)) ((Max)) (النمط الأبيض) |
| أرقام LED | 50 LEDS |
| الوزن (غ) | - |
| الخطوط العريضة (W x H x D) (ملم) | 307.55×185.62×725 |
| TP منطقة رؤية العدسة ((ملم) | 294.36×16584 |
| القيمة القصوى (W × H × D) (ملم) | 306.86×182.31×525 |
| مساحة شاشة LCD النشطة ((ملم) | 293.76 × 165.24 |
| مع / بدون TSP | بدون CTP |

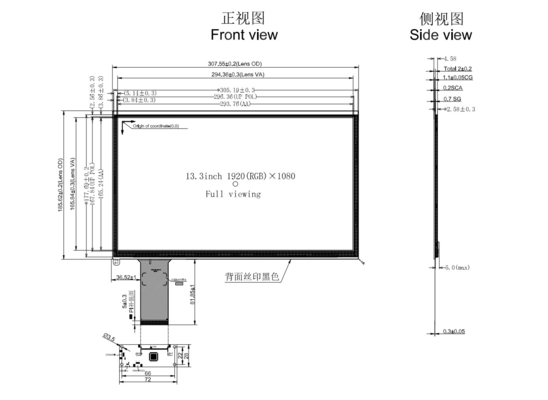

الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم العلامة | الرمز | إدخال/خروج | الوظيفة |
| 1 | NC | NC ((لا تستخدم) | |
| 2 | H_GND | (ب) | الأرض عالية السرعة |
| 3 | لينيل ن | ملحق إشارة وصلة المسار 1 | |
| 4 | (لانيل) | أنا | خط الإشارة الحقيقي 1 |
| 5 | H_GND | (ب) | الأرض عالية السرعة |
| 6 | المسار 0 N | مسار إشارة إضافية 0 | |
| 7 | مسار | أنا | خط الإشارة الحقيقي 0 |
| 8 | H_GND | (ب) | الأرض عالية السرعة |
| 9 | AUX_CH_P | القناة المساعدة للإشارة الحقيقية | |
| 10 | AUX_CH_N | أنا | القناة المساعدة للإشارة |
| 11 | H_GND | (ب) | الأرض عالية السرعة |
| 12 | LCD VCC | (ب) | منطق القرص المضغوط وطاقة السائق (3.3 فولت) |
| 13 | LCD_VCC | (ب) | منطق القرص المضغوط وطاقة السائق (3.3 فولت) |
| 14 | NC | NC ((لا تستخدم) | |
| 15 | LCD GND | (ب) | منطق LCD وأرضية السائق |
| 16 | LCD_GND | (ب) | منطق LCD وأرضية السائق |
| 17 | HPD | أوه | (سيجنا) |
| 18 | LED-1 | (ب) | الضوء الخلفي LED |
| 19 | LED-2 | (ب) | الضوء الخلفي LED |
| 20 | LED-3 | (ب) | الضوء الخلفي LED |
| 21 | LED-4 | (ب) | الضوء الخلفي LED |
| 22 | LED_PWMO | أوه | BL/LED PWM OUT |
| 23 | LED_PWMI | أنا | BL/LED PWM IN |
| 24 | NC | محجوزة للاستخدام من قبل الشركة المصنعة لجهاز LCD | |
| 25 | NC | محجوزة للاستخدام من قبل الشركة المصنعة لجهاز LCD | |
| 26 | LED-5 | (ب) | الضوء الخلفي LED |
| 27 | LED-6 | (ب) | الضوء الخلفي LED |
| 28 | BL_PWR | (ب) | طاقة الضوء الخلفي LED+ |
| 29 | BL_PWR | (ب) | طاقة الضوء الخلفي LEDH |
| 30 | NC | محجوزة للاستخدام من قبل الشركة المصنعة لجهاز LCD |
تعريف دبوس USB PCAB
1 VCC
2 USB-
3 USB +
4 جنيهات
مواصفات الضوء الخلفي
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدات |
| مدخلات LED | VLED | 28 |
- |
33 | [V] |
| الجهد الأمامي للضوء | VF | 2.8 | 3.0 | 3.3 | [V] |
| التيار الأمامي للضوء | إذا | 320 | [ما] | ||
| B/L استهلاك الطاقة | P_B/L |
- |
- |
- |
[و] |
| مدة حياة LED | LT | 30000 | 40000 | - | الساعات |
| عدد المصابيح | NLED |
- |
50 |
- |
سي بي اس |
الخصائص البصرية
| البنود | رمز | الحالة | المواصفات | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
| نسبة التباين | CR |
O=0 درجة |
700 | 1000 | |||
| ضوء الأبيض | السنة | 800 | 1000 | cd/m2 | |||
| وقت الاستجابة | TR+TF | 30 | 35 | ms | |||
|
اللون |
أحمر | XR | (0.642) | ||||
| يو آر | (0.333) | ||||||
| أخضر | Xg | (0.301) | |||||
| نعم | (0.621) | ||||||
| الأزرق | إكس بي | (0.153) | |||||
| YB | (0.055) | ||||||
| الأبيض | ثمانية عشر | (0.313) | |||||
| يوا | (0.329) | ||||||
|
زاوية النظر |
هُو. | 11 ((ساعة 3) |
المركز CR≥10 |
80 | 85 |
deg |
|
| 12 ((ساعة 9) | 80 | 85 | |||||
| (فير) | θ2 ((12 ساعة) | 80 | 85 | ||||
| θ1 ((الساعه السادسه) | 80 | 85 | |||||
| نسبة NTSC | % | 65 | 72 | % | |||

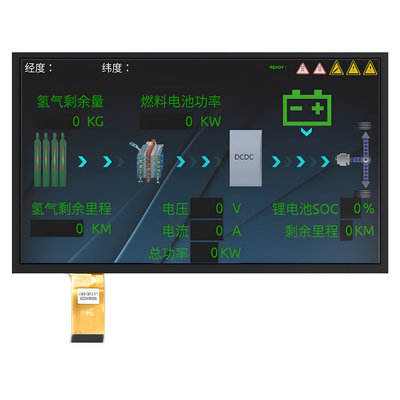

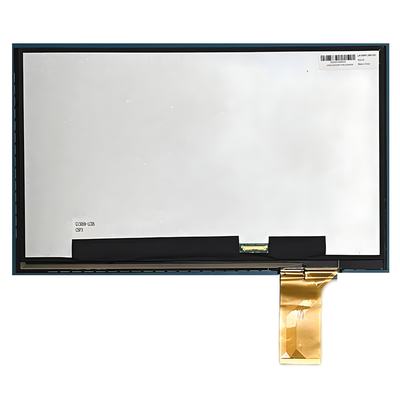

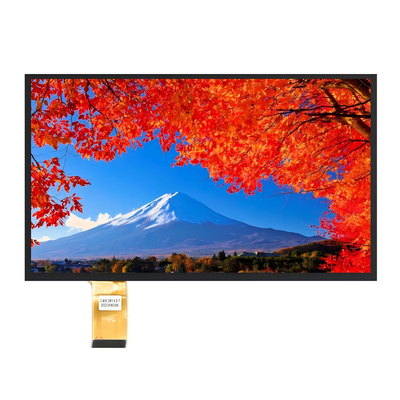

صورة المنتج
