تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD دائرية مقاس 4 بوصة | القرار: | 720 × 720 |
|---|---|---|---|
| واجهة: | 4 حارات MIPI | شاشة لمسة: | لا، CTP اختياري |
| اتجاه الرؤية: | اي بي اس (80/80/80/80) | الرقم السري: | 30 دبابيس |
| حجم الوحدة: | 107.60 (أفقي) *111.87 (رأسي) * 3.83 (عمق) | المنطقة النشطة: | 101.52 (مم) القطر |
| إضاءة السطح: | 1000 cd/m2 (نيتس) | درجة الحرارة التشغيل.: | -30 درجة مئوية إلى +85 درجة مئوية |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 720x720 نقطة TFT شاشة LCD,شاشة LCD TFT مستديرة 4 بوصات,1000 نايت شاشة TFT عالية الوضوح,4-Inch Round TFT LCD Display,1000 Nits High Brightness TFT Display |
||
**تحميل ورقة البيانات**
حول هذا البند SFTO400XC-7095A3N
مع تقديم أحدث ابتكاراتنا في تكنولوجيا العرض:هذا العرض يضمن صور واضحة كريستال وألوان نابضة بالحياة التي تبرز في أي بيئة.
وتشمل الخصائص الرئيسية:
سطوع استثنائي: مع مستوى سطوع 1000 نيت، تم تصميم هذا الشاشة للرؤية الممتازة حتى في الظروف الخارجيّة المضيئة، مما يضمن أنّ المحتوى الخاص بك يُرى دائماً بوضوح.
التصميم المدمج: عامل الشكل المستدير 4 بوصات يجعله مثالي لمجموعة متنوعة من التطبيقات، من لوحات القيادة للسيارات إلى الأجهزة المحمولة والآلات الصناعية،توفير خيارات التكامل متعددة الاستخدامات.
دقة عالية: توفر دقة النقطة 720x720 صورًا حادة ورسومات مفصلة ، مما يجعلها مثالية للتطبيقات التي تكون فيها الوضوح ذات أهمية قصوى.
واجهة MIPI ذات 4 مسارات: توفر واجهة MIPI ذات 4 مسارات نقل البيانات عالية السرعة ، مما يضمن أداءً سلسًا واستجابة ، وهو أمر ضروري لتطبيقات المحتوى الديناميكي.
سواء كنت تبحث عن تعزيز الإلكترونيات الاستهلاكية، تحسين واجهات المستخدم، أو خلق تجارب غامرة، لدينا عالية الوضوح 1000 نايت شاشة LCD TFT يوفر الحل المثالي.رفع مشاريعك مع هذه التكنولوجيا العرض المتقدمة الخيار المثالي لكل من التطبيقات المهنية والشخصية.
الخصائص
| السمة | المواصفات |
| نوع شاشة LCD | 4.0 بوصة |
| القرار (H*V) | 720 ((RGB) * 720 |
| نوع التقنية | a-Si TFT |
| تكوين البكسلات | الشريط الرأسي |
| وضع العرض | IPS/ Transmissive/ عادةً أسود |
| اتجاه الرؤية | كل شيء |
| اتجاه عكس المقياس الرمادي | ... |
| المخطوطات الأبعاد (W × H × T) (ملم) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| المنطقة النشطة ((ملم) | 101.52 (H) * 101.52 ((V) |
| مع / بدون شاشة لمسة | بدون CTP، اختياري |
| نوع الاتصال المتطابق | 0.5 طوق 30 دبوس |
| نوع الضوء الخلفي | مصباح ليد أبيض |
| الوزن (غ) | TBD |
| واجهة | MIPI 4Lane |
| عدد الألوان | 16.7M |
| مركز التحكم بالشاحنة | FL7707 |
| IC CTP |
رسم المخطط الميكانيكي
تعريف دبوس الواجهة
| لا. | رقم PIN | الوصف |
| 1 | LEDA | مقطوعة LED |
| 2 | LEDK1 | الكاثود LED |
| 3 | LEDK2 | الكاثود LED |
| 4 | مؤسسات رأس المال | إمدادات الطاقة 2.8 ~ 3.3 فولت |
| 5 | الـ IOVCC | إمدادات الطاقة 1.8V-2.0V |
| 6 | إعادة تعيين | إشارات إعادة تعيين LCM |
| 7 | الـ TE | إنتاج تأثير التمزق |
| 8 | PWM | مخرج تردد PWM لتحكم السائق LCD. |
| 9 | الـ GND | الأرض |
| 10 | D0P | إشارات بيانات DSI-D0+ |
| 11 | D0N | إشارات بيانات DSI-D0 |
| 12 | الـ GND | الأرض |
| 13 | D1P | إشارات بيانات DSI-D1+ |
| 14 | D1N | إشارات البيانات DSI-D1 |
| 15 | الـ GND | الأرض |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | -ساعة الـ (دي إس آي)... |
| 18 | الـ GND | الأرض |
| 19 | D2P | إشارات بيانات DSI-D2+ |
| 20 | D2N | إشارات البيانات DSI-D2 |
| 21 | الـ GND | الأرض |
| 22 | D3P | إشارات البيانات DSI-D3+ |
| 23 | D3N | إشارات البيانات DSI-D4 |
| 24 | الـ GND | الأرض |
| 25 | TP_INT | اضغط على أوقف |
| 26 | TP_SDA | إشارة بيانات IIC |
| 27 | TP_SCL | إشارة ساعة IIC |
| 28 | TP_RESET | إشارة إعادة تعيين اللمس |
| 29 | TP_VCI | لمسة مصدر الطاقة |
| 30 | TP_IOVCC | لمسة مصدر الطاقة |
|
البند |
الرمز |
القيمة |
الوحدة |
|
فولتاج إمدادات الطاقة للمنطق |
VDD |
0.3~36 |
V |
|
الجهد المدخل |
(فين) |
VDD + 0.3 |
V |
|
درجة حرارة العمل |
فوق |
-30 إلى 80 |
°C |
|
درجة حرارة التخزين |
Tstg |
-30 إلى 80 |
°C |
الخصائص الكهربائية
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
حالة الاختبار |
|
الجهد التشغيلي |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
تيار التوريد |
IDD |
- |
- |
30 |
mA |
VDD=2.8V، Ta=25°C |
|
الجهد المدخل |
فيروس نقص المناعة |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
تيار تسرب المدخل |
IIL |
-واحد0 |
- |
1.0 |
mA |
VIN=VDD أو VSS |
الضوء الخلفي للقيادة
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
|
التيار الأمامي |
إذا |
... |
180 |
- |
mA |
|
الجهد الأمامي |
VF |
14 |
15 |
16.3 |
V |
|
وضع الاتصال |
(ب) |
... |
5S2P |
... |
|
|
عدد المصابيح |
/ |
|
10 |
|
أجزاء |
|
مدة حياة المصابيح |
|
40000 |
50000 |
|
الساعات |
الخصائص البصرية
|
البند |
الرمز |
الحالة |
دقيقة |
النوع |
ماكس |
الوحدة |
|
زوايا النظر |
θT |
سي آر 10 |
|
85 |
- |
الدرجة |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
نسبة التباين |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
وقت الاستجابة |
طن |
25 درجة مئوية |
- |
25 |
35 |
ms |
|
(توف) |
||||||
|
التوحيد |
يو |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
الضوء |
(ل) |
- |
850 |
1000 |
- |
cd/m2 |

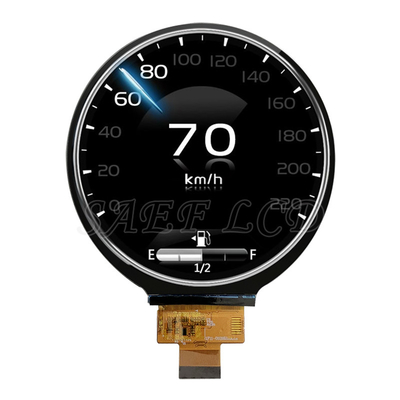

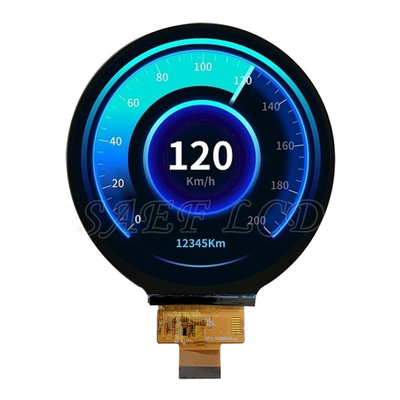

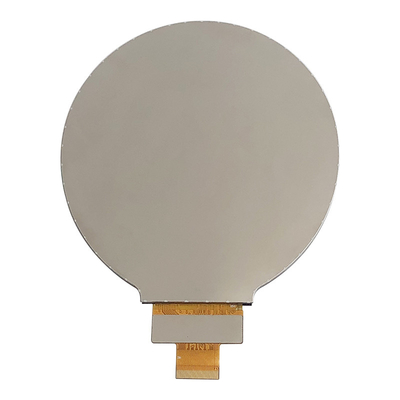

صورة المنتج
