تفاصيل المنتج:
|
| المنتج: | شاشة TFT دائرية مقاس 3.6 بوصة | القرار: | 544 (RGB) × 506 نقطة |
|---|---|---|---|
| إضاءة السطح: | 1000 cd/m2 (نيتس) | شاشة لمسة: | لا يوجد اتصال (PCAP اختياري) |
| اتجاه الرؤية: | زاوية عرض IPS كاملة | سائق IC: | ST72566 |
| الرقم السري: | 30 دبابيس | الاتصال: | ZIF |
| واجهة: | LVDS | عمر LED: | 40000 ساعة |
| قمة:: | -30 درجة مئوية إلى + 85 درجة مئوية | تي إس تي:: | -30 درجة مئوية إلى + 85 درجة مئوية |
| المنطقة النشطة: | 89.76 (عرض) × 83.49 (ارتفاع) ملم | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD عالية السطوع,544 × 506 نقطة مستديرة شاشة IPS,3.6 بوصة TFT عالية السطوع,544 X 506 Dots Round IPS Display,3.6inch High Brightness TFT |
||
حول هذا البند: SFTO360XC-7072AN
نقدم لكم أحدث ابتكاراتنا: شاشة LCD TFT عالية السطوع 1000 نيتس 3.6 بوصة بدقة 544 × 506 نقطةهذا الشاشة IPS مستديرة تم تصميمها لتقديم صور مذهلة وأداء متفوق في مجموعة متنوعة من ظروف الإضاءة.
الخصائص الرئيسية:
إنتاج الوضوح العالي (1000 نيت):
الحجم المدمج (3.6 بوصة):
تقنية IPS:
الدقة (544 × 506 نقطة):
واجهة LVDS:
الفوائد:
تجربة مستخدم محسّنة:
تطبيقات متعددة الأبعاد:
أداء قوي:
التطبيقات:
أجهزة عرض السيارات:
تكنولوجيا القابلة للارتداء
معدات صناعية:
الاستنتاج:
يجمع شاشة TFT LCD ذات الوضوح العالي 1000nits 3.6 بوصة بين التكنولوجيا المتطورة مع التصميم العملي لتلبية متطلبات التطبيقات الحديثة.قم بتحديث عروض منتجاتك مع حل العرض الاستثنائي الذي يوفر سطوعاً لا مثيل له، والوضوح، والتنوع.
لمزيد من المعلومات، المواصفات التقنية، أو لوضع طلب، يرجى الاتصال بنا مباشرة.
| السمة | المواصفات |
| نوع شاشة LCD | 3.6 بوصة |
| القرار (H*V) | 544* ((RGB) * 506 |
| نوع التقنية | a-Si TFT |
| تكوين البكسلات | الشريط الرأسي |
| عادةً بيضاء | عادةً أسود |
| اتجاه الرؤية | كل |
| المخطوطات الأبعاد (W × H × T) (ملم) | 98.88*94.12*779 |
| المنطقة النشطة ((ملم) | 83.49*89.76 |
| مع / بدون شاشة لمسة | بدون |
| نوع الاتصال المتطابق | 0.5بيتش 30بين |
| نوع الضوء الخلفي | مصباح LED |
| الوزن (غ) | TBD |
| واجهة | أجهزة التشغيل القصوى |
| عدد الألوان | 16.7M |
| مركز التحكم بالشاحنة | ST7266-G6-E |
الأبعاد الخارجية
تعريف رمز التعريف للواجهة
| لا. | الاسم الرمزي | الوصف |
| 1 | أ | طاقة الضوء الخلفي |
| 2 | ك | الضوء الخلفي |
| 3 | LVDS-D3N | إدخال البيانات التفاضلية السلبية لـ LVDS |
| 4 | LVDS-D3P | إدخال بيانات التفاضل الإيجابية في نظام LVDS |
| 5 | الـ GND | الأرض |
| 6 | LVDS-D2N | إدخال البيانات التفاضلية السلبية لـ LVDS |
| 7 | LVDS-D2P | إدخال بيانات التفاضل الإيجابية في نظام LVDS |
| 8 | الـ GND | الأرض |
| 9 | LVDS -CLKN | مدخلات ساعة LVDS التفاضلية السلبية |
| 10 | إدارة التشغيل | مدخلات ساعة LVDS الإيجابية |
| 11 | الـ GND | الأرض |
| 12 | LVDS-D1N | إدخال البيانات التفاضلية السلبية لـ LVDS |
| 13 | LVDS-D1P | إدخال بيانات التفاضل الإيجابية في نظام LVDS |
| 14 | الـ GND | الأرض |
| 15 | LVDS-D0N | إدخال البيانات التفاضلية السلبية لـ LVDS |
| 16 | أجهزة الكمبيوتر | إدخال بيانات التفاضل الإيجابية في LVDS |
| 17 | الـ GND | الأرض |
| 18-19 | IOVCC-3.3V | مصدر طاقة للطاقة المنطقية و دائرة الإدخال / الإخراج |
| 20 | BIST | الاختبار الذاتي المدمج |
| 21 | الـ SDA | إشارة الدخول / الخروج المتسلسلة في وضع الواجهة المتسلسلة |
| 22 | إصابة بالصداع | في الواجهة المتسلسلة، يستخدم هذا كSCL. |
| 23 | STBYB | التحكم في وضع الاستعداد H:تشغيل طبيعي؛L:عرض معطل |
| 24 | الـ RST | إعادة تعيين الدبوس 3.3 فولت |
| 25 | CS | دبوس اختيار الشريحة |
| 26 | AVDD/NC | AVDD/NC |
| 27 | الـ GND | الأرض |
| 28 | VDD-3.3V | إمدادات الطاقة ((3.3 فولت) |
| 29 | VDD-3.3V | إمدادات الطاقة ((3.3 فولت) |
| 30 | VCOM/NC | الجهد المشترك/NC |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 3.0~36 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -30 إلى 85 | ج |
| درجة حرارة التخزين | Tstg | -30 إلى 85 | ج |
الخصائص الكهربائية المتواصلة
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الكهربائي | VDD | 3.0 | 3.3 | 3.6 | V |
| الجهد العالي من منطق المدخل | فيروس نقص المناعة | 0.7VDD | - | VDD | V |
| الجهد المنطقي للدخول منخفض | VIL | 0 | - | 0.3VDD | V |
وحدة الضوء الخلفيالسمات
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار الأمامي | إذا | ... | 180 | ... | mA |
| الجهد الأمامي | VF | 13.5 | 14 | 16 | V |
| وضع الاتصال | - | ... | 5S4P | ... | |
| عدد المصابيح | / | 20 | أجزاء | ||
| مدة عمر LED | 40000 | 50000 | الساعات |

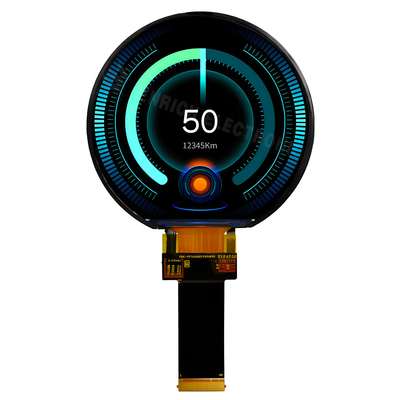

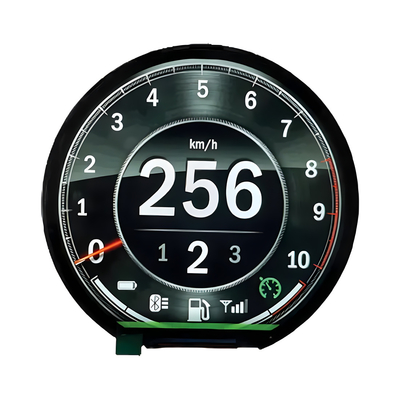

صورة المنتج
