تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة TFT LCD | القرار: | 240 × 320 |
|---|---|---|---|
| اللون: | 262K | شاشة لمسة: | شاشة تعمل باللمس مقاوم |
| واجهة: | MCU، RGB | اتجاه الرؤية: | IPS، جميع زوايا الرؤية |
| سائق IC: | ILI9341V | الاتصال: | ZIF |
| إضاءة السطح: | 1000 شمعة/م2 (نيت) | الرقم السري: | 50 دبابيس |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 240 × 320 نقطة TFT عالية الوضوح,شاشة TFT LCD 240 × 320 نقطة,2.8 بوصة TFT عالية السطوع,TFT LCD Display 240 X 320 Dots,2.8 inch High Brightness TFT |
||
حول هذا البند SFTO280TZ-7214AT
شركة (سيف) للتكنولوجيا متحمسة لتقديم أحدث ابتكاراتنا في تكنولوجيا العرض:سواء كنت تصمم لتطبيقات في الهواء الطلق أو تحتاج إلى شاشة واضحة ونابضة بالحياة لجهازك، هذه الشاشة تقدم أداء لا يضاهى وموثوقية.
إشراق ممتاز:مع مستوى سطوع مثير للإعجاب من 1000 نيت، هذا العرض يضمن أن المحتوى مرئي حتى في أشعة الشمس المباشرة، مما يجعله مثاليا للبيئات الخارجية والضوء المحيطي العالي.
الحجم المدمج:يبلغ طول هذه الشاشة 2.8 بوصة فقط، ويحقق التوازن المثالي بين قابلية التحمل وسهولة الاستخدام، حيث يتناسب بسلاسة مع مجموعة متنوعة من الأجهزة المدمجة.
دقة عالية:يضمن دقة 240 × 320 بكسل صورًا واضحة وواضحة ، مما يسمح بالرسومات والنصوص المفصلة ، مما يعزز تجربة المستخدم.
تقنية IPS:باستخدام تكنولوجيا التبديل داخل الطائرة (IPS) ، يوفر الشاشة زوايا عرض واسعة وإعادة إنتاج الألوان بدقة، مما يضمن أن الصور ومقاطع الفيديو تبدو رائعة من أي منظور.
واجهة متعددة الاستخدامات:مجهزة بكل من واجهات MCU و RGB ، هذه الشاشة قابلة للتكيف بشكل كبير ، مما يسهل دمجها في مجموعة من تطبيقات و أنظمة التحكم الدقيق الموجودة.
كفاءة الطاقة:تم تصميم الشاشة مع الأخذ بعين الاعتبار الكفاءة، مما يساعد على الموازنة بين السطوع واستهلاك الطاقة، مما يساعد على إطالة عمر البطارية في الأجهزة المحمولة.
زيادة الرؤية:مثالي للتطبيقات في البيئات المشرقة، مثل الصالات الخارجية والأجهزة القابلة للارتداء وعروض السيارات.
سهلة الاستخدام:تحسن الدقة العالية والألوان النابضة بالحياة تجربة المستخدم بشكل عام ، مما يسهل القراءة والتفاعل مع الشاشة.
التكامل السهل:مع خيارات الواجهة المزدوجة ، يمكن للمطورين توصيل الشاشة بسهولة إلى مختلف وحدة التحكم الدقيقة والأنظمة ، مما يقلل من تعقيد التصميم ووقت التسويق.
الصمود:بنيت لتحمل متطلبات التطبيقات المختلفة، وضمان العمر الطويل والأداء ثابت مع مرور الوقت.
شاشة TFT LCD عالية السطوع 1000nits 2.8 بوصة هي الحل النهائي للمحترفين الذين يبحثون عن شاشة قوية ومتنوعة وعالية الأداء.رفع أجهزتك مع لامعة لا مثيل لها والوضوح، وتلبية مجموعة متنوعة من التطبيقات من الصناعات إلى الإلكترونيات الاستهلاكية.
لمزيد من المعلومات أو العينات، أو لمناقشة احتياجاتك المحددة، يرجى الاتصال بنا.
الخصائص
| معلومات عامة | المواصفات | الوحدة |
| اللوحة الرئيسية | ||
| منطقة العرض ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 بوصة) | ملم |
| عنصر السائق | مصفوفة نشطة a-Si TFT | - |
| عرض الألوان | 262K | الألوان |
| عدد البكسلات | 240 ((RGB) * 320 | النقاط |
| مساحة البكسل | 0.180 ((H) *0.180 ((V) | ملم |
| زاوية النظر | كل | الساعة |
| محرك القيادة | ILI9341V | - |
| ترتيب البكسلات | الشريط الرأسي RGB | |
| وضع العرض | عادةً أسود | - |
| درجة حرارة العمل | -20+70 | °C |
| درجة حرارة التخزين | -30+80 | °C |
المعلومات الميكانيكية
| البند | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| حجم الوحدة | أفقي ((H) | - | 50.00 | - | ملم | ± 0.2 |
| الرأسي ((V) | - | 69.20 | - | ملم | ± 0.2 | |
| عمق ((D) | - | 3.99 | - | ملم | ± 0.2 | |
| الوزن | - | TBD | - | g | - | |
الأبعاد الخارجية
تعريف دبوس الواجهة
| البين لا | الرمز | المستوى | الوظيفة |
| 1 | LEDK | (ل) | الضوء الخلفي |
| 2 ~ 5 | LEDA | هـ | الضوء الخلفي |
| 6 | IM0 | H/L | حدد وضع واجهة MCU ملاحظة ((1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | تم إلغاؤها | H/L | دبوس إعادة ضبط الأجهزة |
| 11 | VSYNC | H/L | إشارة مدخل متزامنة رأسية (إطار) لـ RGB |
| 12 | HSYNC | H/L | إشارة مدخل مزامنة أفقية (خطية) لـ RGB |
| 13 | DOTCLK | H/L | إشارة ساعة نقطة لعملية واجهة RGB. |
| 14 | إمكاني | H/L | إشارة تمكين البيانات لتشغيل واجهة RGB. |
| 15~32 | D17-DB0 | H/L | حافلة البيانات |
| 33 | SD0 | H/L | دبوس خروج واجهة SPI |
| 34 | الـ SDA | H/L | دبوس مدخل واجهة SPI |
| 35 | RD | H/L | قراءة تمكين دبوس الساعة |
| 36 | WR-RS | H/L | إشارة تحديد سجل |
| 37 | RS-SCL | H/L | قم بتشغيل دبوس إدخال الساعة |
| 38 | CS | H/L | الشريحة تحديد دبوس الإدخال |
| 39 | الـ TE | H/L | إنتاج تأثير التمزق |
| 40 | الـ IOVCC | هـ | مصدر الطاقة ((1.8 فولت) |
| 41 | الـ IOVCC | هـ | مصدر الطاقة ((2.8-3.3 فولت) |
| 42 | مؤسسات رأس المال | هـ | مصدر الطاقة ((2.8-3.3 فولت) |
| 43 | الـ GND | (ل) | الأرض |
| 44 | XR | / | / |
| 45 | يو دي | / | / |
| 46 | XL | / | / |
| 47 | يو يو | / | / |
| 48 | الـ GND | (ل) | الأرض |
| 49 | الـ GND | (ل) | الأرض |
| 50 | الـ GND | (ل) | الأرض |
الدرجات القصوى المطلقة
|
البند |
الرمز |
القيم |
الوحدة |
|
| دقيقة | (ماكس) | |||
| فولتاج التغذية للدائرة المنطقية | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج التغذية للدوائر التناظرية | مؤسسات رأس المال | -صفر3 | 4.6 | V |
ظروف التشغيل
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| إمدادات الطاقة | الـ VCC | 2.7 | 2.8 | 3.3 | V | |
| إمدادات الطاقة | الـ IOVCC | 1.7 | 1.8 | 3.3 | V | |
| الوضع الطبيعي الاستهلاك الحالي | إيكس | - | 12 | - | mA | VCC=2.8V |
| بوابة TFT ON Voltage | VGH | 15 | V | |||
| بوابة TFT من الجهد | VGL | - سبعة.5 | - | V | ||
وحدة الضوء الخلفي (GND=0V)
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| الجهد المقدمي | Vf | 2.8 | - | 3.4 | V | |
| إمدادات مستقبلية حالية | إذا | - | 120 | - | mA | |
| ضوء الـ LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| التوحيد | / | 80 | % | - | ||

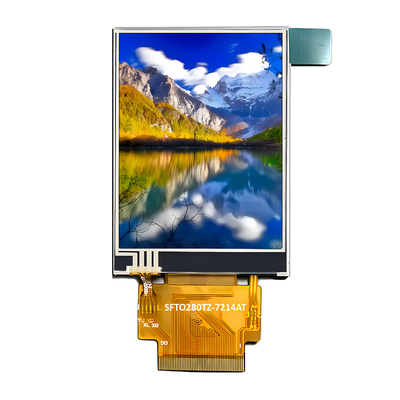

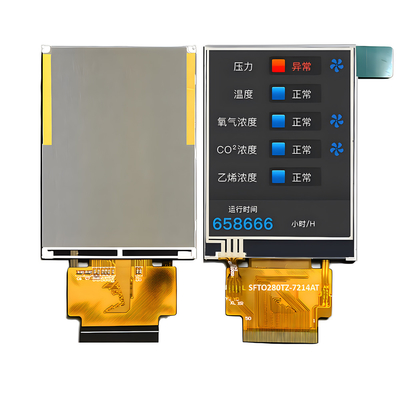

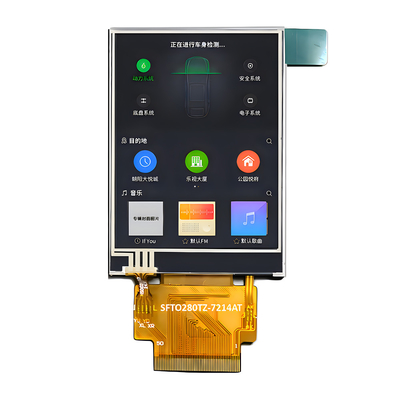

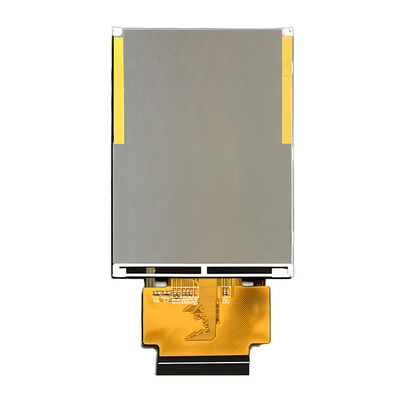

صورة المنتج
