تفاصيل المنتج:
|
| المنتج: | شاشة TFT مقاس 2.4 بوصة | القرار: | 240 × 320 |
|---|---|---|---|
| اتجاه الرؤية: | IPS، زاوية رؤية كاملة | شاشة لمسة: | لا.. |
| واجهة: | واجهة RGB/MCU/SPI | الرقم السري: | 40 دبابيس |
| إضاءة السطح: | 1000 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| غطاء زجاجي: | قابلة للتخصيص | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.4" TFT عالية الوضوح,240x320 شاشة مصفوفة النقاط,شاشة TFT LCD عالية الوضوح,240x320 Dot Matrix Display,High Brightness TFT LCD Display |
||

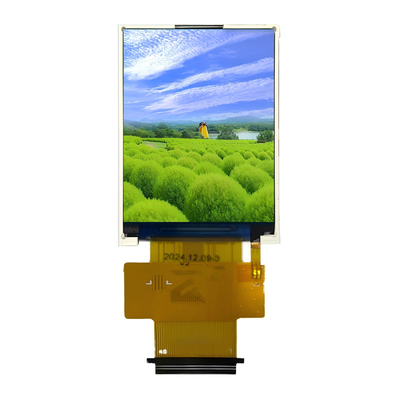

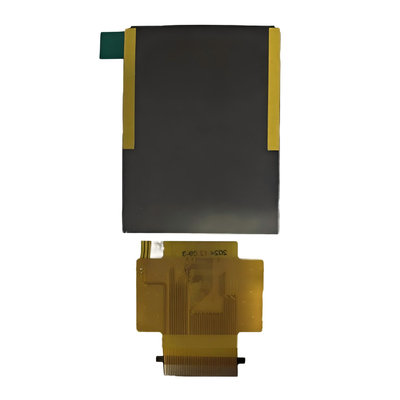

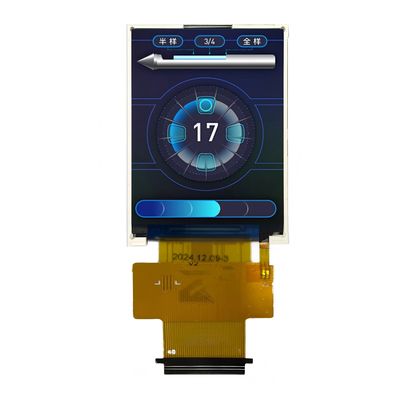

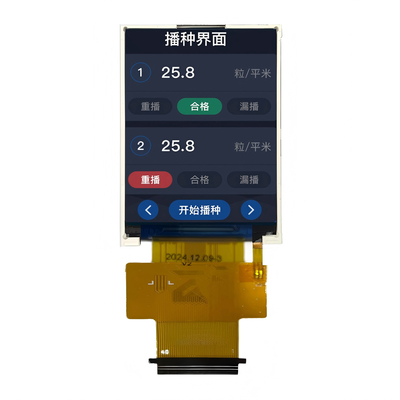

حول هذا البند SFTO240PY-7190AN
أقدم لكمشاشة TFT LCD عالية السطوع 1000nits 2.4 "الحل المثالي لأي تطبيق يتطلب مرئية استثنائية وتنوعا. مع دقة مذهلة من 240x320 بكسل، يوفر هذا الشاشة صور حيوية وواضحة،التأكد من أن المحتوى الخاص بك يبرز حتى في بيئات مضيئة.
الخصائص الرئيسية:
سواء كنت تقوم بتطوير أداة استهلاكية، أو آلة صناعية، أو نموذج أولي مبتكر، تم تصميم شاشة TFT LCD الخاصة بنا لرفع مشروعك مع جودة الصورة المتفوقة والقدرة على التكيف.تحسين التصاميم الخاصة بك وسحر جمهورك مع الرسومات الحية والأداء الموثوق به.
اكتشفوا إمكانات شاشة LCD TFT ذات الوضوح العالي 1000 نيت اليوم! لمزيد من المعلومات أو لطلب طلباتصل بنا مباشرة
المواصفات العامة
| لا، لا، لا | البند | المحتوى | الوحدة |
| 1 | حجم شاشة LCD | 2.4 بوصة (شمالية) | / |
| 2 | وضع العرض | عادةً أسود / ناقص / مضاد للوهج | / |
| 3 | اتجاه الرؤية | مجاناً | / |
| 4 | اتجاه عكس المقياس الرمادي | - | / |
| 5 | القرار ((H*V) | 240 * 320 بكسل | / |
| 6 | حجم الوحدة (L*W*H) | 42.72*58.50*215 | ملم |
| 7 | المنطقة النشطة (L*W) | 36.72*48.96 | ملم |
| 8 | مسافة البكسل (L*W) | 0.153*0153 | ملم |
| 9 | نوع الواجهة | واجهة RGB / MCU / SPI | / |
| 10 | عمق اللون | 16.7M | / |
| 11 | استهلاك الطاقة للوحدة | TBD | W |
| 12 | نوع الضوء الخلفي | مصباح LED | / |
| 13 | مركز التحكم بالشاحنة | ST7789VI أو متوافق | / |
| 14 | الوزن | 12.1 | g |
رسم خارجي
تعريف واجهة دبوس
|
واجهة لا، لا، لا |
الاسم |
إدخال/خروج أو اتصل |
الوصف |
| 1 | LEDK | (ب) | الطاقة للضوء الخلفي LED ((كاثود). |
| 2 | LEDA | (ب) | الطاقة للضوء الخلفي LED ((المنود). |
| 3 | الـ GND | (ب) | (باور غراوند) |
| 4 | IM0 | أنا | تحديد الواجهة (راجع ورقة بيانات Driver IC) |
| 5 | IM1 | أنا | تحديد الواجهة (راجع ورقة بيانات Driver IC) |
|
6 |
IM2 |
أنا |
تحديد الواجهة (راجع ورقة بيانات Driver IC) |
| 7 | الـ SDA | إدخال/خروج | دبوس مدخل واجهة SPI |
| 8 | DOTCLK | أنا | ساعة نقطة. |
| 9 | DE | أنا | تم تفعيل البيانات |
| 10 | VSYNC | أنا | مدخل مزامنة عمودية |
| 11 | HSYNC | أنا | إدخال مزامنة أفقية |
| 12 | الـ VCC | (ب) | إمدادات الطاقة |
| 13 | إعادة تعيين | أنا | أعد تشغيل الإشارة |
| 14 | الـ GND | (ب) | (باور غراوند) |
| 15-32 | DB17--DB0 | إدخال/خروج | حافلة البيانات (DB17-DB0). |
| 33 | RD | أنا | واجهة RGB، يرجى إصلاح هذا الدبوس في VDDI أو DGND. |
| 34 | WR | أنا | واجهة RGB، يرجى إصلاح هذا الدبوس في VDDI أو DGND. |
| 35 | RS | أنا | واجهة RGB. ساعة واجهة سلسلة. |
| 36 | CS | أنا | دبوس تحديد الشريحة، قم بتشغيله منخفضًا |
| 37 | XR ((NC) | - | NC |
| 38 | YD ((NC)) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | (YU(NC) | - | NC |
الحد الأقصى المطلق
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
| الجهد الدخالي لمصدر الطاقة لـ TFT | VDD | -صفر3 | 4.6 | V |
| تيار الضوء الخلفي (درجة الحرارة العادية) | الـ ILED | - | 100 | mA |
| درجة حرارة العمل | أعلى | -20 | +70 | °C |
| درجة حرارة التخزين | Tst | -30 | +80 | °C |
| الرطوبة | RH | - | 90٪ ((ماكس 60 درجة مئوية) | RH |
خصائص التيار المباشر (VDD=2.8V،Ta=25.C)
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد المدخل لمصدر الطاقة | الـ VCC | 2.4 | 2.8 | 3.6 | V |
| الجهد المنطقي للدخول والخروج | VDDIO | - | 1.8 | - | V |
| مستوى الجهد المدخل "H" | فيروس نقص المناعة | 0.7VDDIO | - | VDDIO | V |
| مستوى الجهد المدخل "L" | VIL | الـ VSS | - | 0.3VDDIO | V |
| تيار إمدادات الطاقة | IVDD | - | 9 | - | mA |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| الجهد الأمامي للقمر | VF | 5.6 | 6 | 6.8 | V | |
| التيار الأمامي للقمر | إذا | - | 80 | - | mA | IF=20*4mA |
| استهلاك طاقة LED | PLED | - | 0.48 | - | W | الملاحظة1 |
| عدد المصابيح | - | 4 | سي بي اس | |||
| وضع الاتصال | - | 4 متوازية | / | |||
| مدة حياة المصابيح | - | 40000 | - | - | الساعات | الملاحظة2 |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| وقت الاستجابة | Tr+ Tf |
- |
- | 35 | 45 | ms |
| نسبة التباين | سي سي | 500 | 750 | - | - | |
|
السطح الضوء |
(إلف) | θ=0° | 800 | 1000 | - | cd/m2 |
| توحيد الضوء | يو | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
زاوية النظر |
θ |
7=90 درجة | 70 | 80 | - | deg |
| 7=270 درجة | 70 | 80 | - | deg | ||
| 7=0° | 70 | 80 | - | deg | ||
| 7=180 درجة | 70 | 80 | - | deg |
