تفاصيل المنتج:
|
| المنتج: | 1.54" شاشة TFT | القرار: | 240 × 240 |
|---|---|---|---|
| اتجاه الرؤية: | زاوية رؤية كاملة (80/80/80/80) | شاشة لمسة: | لا.. |
| واجهة: | MCU (قابل للتخصيص) | الرقم السري: | 24 دبابيس |
| إضاءة السطح: | 1000 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| غطاء زجاجي: | قابلة للتخصيص | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1.54" شاشة TFT عالية الوضوح,واجهة SPI نقطة مصفوفة شاشة LCD,شاشة LCD 240x240 Dot Matrix,SPI Interface Dot Matrix LCD Display,240x240 Dot Matrix LCD Display |
||
أقدم لكم أحدث شاشاتنا ذات الدرجة العالية من الوضوح 1000 نيت 1.54" شاشة LCD TFTمصممة لرفع مشاريعك وتطبيقات مع وضوح بصري مذهل وأداء قوي.
السطوع العالي (1000 نيت): يضمن شاشتنا رؤية استثنائية في ظروف الإضاءة المختلفة، مما يجعلها مثالية للبيئات الخارجية أو الإعدادات الداخلية المشرقة.
حجم صغير (1.54 بوصة): هذه الشاشة المضغوطة من نوع TFT LCD تناسب بشكل مثالي في الأجهزة التي تكون فيها المساحة ممتازة ، مع توفير محتوى بصري غني.
الدقة (240×240): مصفوفة النقاط 240x240 توفر صورًا حادة وحيوية، مما يجعل صورك تظهر بوضوح وألوان.
واجهة SPI:واجهة المحيطات المتسلسلة (SPI) تسهل الاتصال السريع والفعال، مما يتيح التكامل السلس مع أجهزة التحكم الدقيقة والأنظمة الرقمية الأخرى.
مع سطوعها العالي، وحجمها المدمج، وسهولة التكامل، لدينا أعلى سطوع 1.54" شاشة LCD TFT هو الحل المثالي لمشروعك المبتكر التالي.رفع تجربة المستخدم الخاص بك وجذب الانتباه مع شاشة التي تلمع بوضوح في أي بيئة.
استكشف الاحتمالات اليوم!
تفاصيل سريعة عن المنتج
1حجم شاشة LCD: 1.54 ′′ بوصة TFT
2دقة: 240×240
3زاوية النظر: جميع زوايا النظر
4أبعاد المخطط: 31.52x33.72x1.8 ملم
5لوحة تحكم LCD: ST7789V
6نوع واجهة LCD: SPI
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة اللمس: تخصيص أو شاشة لمسة سعة قياسية ((CTP) اختيارية
رسم خارجي
تعريف واجهة دبوس
| لا. | الاسم الرمزي | الوصف |
| 1-2 | LEDK | الكاثود LED |
| 3-4 | الـ GND | الأرض |
| 5 | إف إم إم إمارك | بمثابة إشارة إخراج TE (تأثير دموع) |
| 6 | الـ SDA | الدبوس ذو الاتجاهين لدخول البيانات المتسلسلة / الخروج |
| 7 | D/C | البيانات/الامر تحديد دبوس |
| 8 | الـ SCL | دبوس SCL كساعة متسلسلة عندما تعمل في الواجهة المتسلسلة |
| 9 | CS | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | إعادة تعيين | إشارة الدخول LCM إعادة تعيين |
| 11-12 | الـ IOVCC | مصدر الطاقة 1.8V/2.8V الجهد |
| 13-14 | الـ VCC | إمدادات الطاقة 2.8 فولت |
| 15-16 | الـ GND | الأرض |
| 17-22 | NC | NC |
| 23-24 | LEDA | الـ LED Anode |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | .C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | .C |
خصائص التيار المباشر (VDD=2.8V،Ta=25.C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25.C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | μA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة | الاختبار |
| فولتاج التغذية | Vf | - | 9.6 | - | V | إذا = 20 mA |
| تيار التوريد | إذا | - | 20 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | 192 | - | mW | - |
| كثافة الضوء لـ LCM | - | 900 | 1000 | 1100 | Cd/m2 | إذا = 20mA |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 20 mA |
| لون الضوء الخلفي | الأبيض | |||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ||
| دقيقة | النوع | ماكس | |||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | | 6 | | السيدة |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - |
| معدل التباين | سي سي | θ=0، زاوية مشاهدة طبيعية | - | 500 | - | - |
| زاوية النظر | CR>10 | - | 80 | - | درجة | |

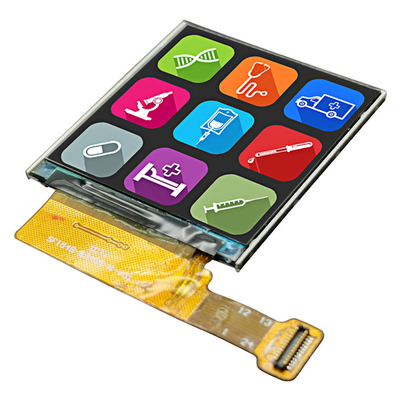

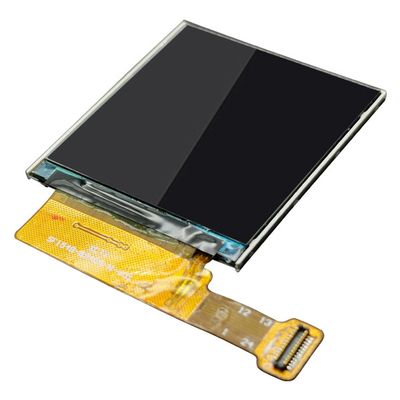

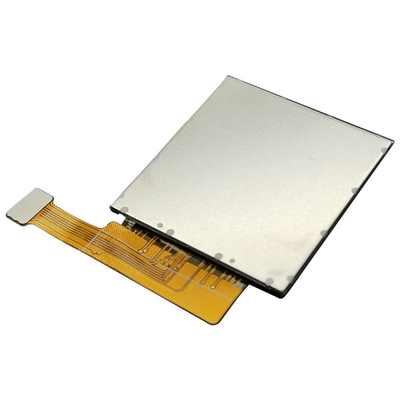

المنتجالصور
اتصل بنا
الرجاء الشعور بالحرية في الاتصال بنا لمزيد من المعلومات.
SF-TC154B-8945B-N_SPECIFICATION.pdf
