تفاصيل المنتج:
|
| الكلمات الرئيسية: | 8 بوصة TFT LCD | القرار: | 1920 * 1200 |
|---|---|---|---|
| واجهة: | LVDS | دبابيس: | 45 دبابيس |
| شاشة لمسة: | متاح / اختياري | إضاءة السطح: | 1200 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | اتجاه الرؤية: | كل زوايا الرؤية |
| الاتصال: | نوع الجهاز | درجة الحرارة التشغيل.: | –30 درجة مئوية إلى +85 درجة مئوية |
| مجلس القيادة: | متاح / اختياري | LED الحالي ثابت: | متاح / اختياري |
| امتثال: | متوافق مع REACH & RoHS | إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 |
| إبراز: | شاشة لمسة TFT من طراز السيارات,شاشة لمسة TFT عالية الدقة,شاشة 8 بوصة TFT LCD IPS,High Resolution TFT Touch Screen,8 Inch TFT LCD IPS Display |
||
تحميل ورقة البيانات
حول هذا البندSFTO800BD-7218AN
يحدد شاشة LCD IPS من طراز 8 بوصة TFT SFTO800BD-7218AN معيارًا جديدًا للتكنولوجيا البصرية عالية الدقة في صناعة السيارات.مصممة لتقديم صور واضحة جداً وألوان نابضة بالحياة، هذه الشاشة مثالية لمجموعة متنوعة من التطبيقات، بما في ذلك أنظمة المعلومات والترفيه داخل السيارة، وشاشات الملاحة، وأجهزة لوحة القيادة، وأكثر من ذلك.مع دقة عالية الجودة كاملة وتكنولوجيا IPS المتقدمةيضمن تجربة مشاهدة استثنائية في ظل ظروف الإضاءة المختلفة.
شاشة FHD عالية الدقة: تقدم هذه الشاشة دقة Full HD من 1920 × 1200 بكسل (16:10) ، وتوفر صورًا واضحة ومفصلة ، مما يعزز وضوح الرسومات والنصوص.
تكنولوجيا IPS: تكنولوجيا In-Plane Switching (IPS) تعزز زوايا عرض أوسع (تصل إلى 178 درجة) وإعادة إنتاج ألوان أفضل ،مما يسمح للركاب والسائقين بتجربة ألوان متسقة ودقيقة من أي زاوية.
الامتثال للدرجة السيارات: بنيت لتلبية معايير السيارات الصارمة، تم تصميم هذا الشاشة للمدى الطويل والموثوقية في البيئات القاسية، بما في ذلك درجات الحرارة القصوى، الاهتزازات،والرطوبة.
واجهة الشاشة اللمسية: تتيح تقنية اللمس الكاسيتيف التي تعمل على واجهة USB التفاعل السلس ، مما يتيح للمستخدمين التنقل في القوائم ، والتحكم في التطبيقات ، والتفاعل مع النظام بشكل بديهي.
الوضوح والتباين العالي: مع مستويات الوضوح العالية (حتى 1200 نيت) ، تظل الشاشة مرئية للغاية في ضوء الشمس المباشر ، مما يجعلها مناسبة لظروف القيادة طوال اليوم.نسبة التباين المحسنة تضمن أسود أكثر قتامة وأبيض أكثر إشراقا لتجربة أكثر غمرة.
استهلاك طاقة منخفض: تم تصميم هذه الشاشة مع الأخذ بعين الاعتبار كفاءة الطاقة، وتستهلك طاقة أقل مع توفير أداء عال،المساهمة في تقليل استهلاك البطارية في المركبات الكهربائية والهجينة.
التكامل السلس: يسمح التصميم المدمج للشاشة البالغة 8 بوصات بالاندماج بسهولة في لوحات الأداة والأنظمة الحالية للسيارات ، مع خيارات تركيب وربط مرنة.
طول العمر والموثوقية: تم تصميم الشاشة لتستمر، مع عمر يزيد عن 50،000 ساعة من الاستخدام المستمر، مما يضمن استمرارها في العمل طوال عمر السيارة.
شاشة LCD IPS من طراز 8 بوصة للسياراتSFTO800BD-7218ANهو الاختيار المثالي للمصنعين والمطورين الذين يسعون إلى تعزيز تقنيات المركبات الخاصة بهم مع شاشة تعمل باللمس عالية الدقة وموثوقة.,زوايا مشاهدة واسعة، والامتثال للسيارات، تجعلها حل متميز لتطبيقات السيارات الحديثة.تجربة مستقبل شاشات التصوير في السيارات مع تقنيتنا المتطورة التي تجمع بين المتانة، والأداء، ومشاركة المستخدمين.
الخصائص
| المعلم | المواصفات | الوحدة | ملاحظة |
| حجم المخطط | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | ملم | ضباب |
| المنطقة النشطة | 172.224 ((H) ×107.640 ((V) | ملم | الملاحظة 11 |
| السطوع | 1000-1200 | cd/m2 | - |
| عدد البكسلات | 1920 ((H) xRGB × 1200 (V) | البكسلات | - |
| مساحة البكسل | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| ترتيب البكسلات | الشريط الرأسي RGB | - | - |
| عرض الألوان | 16.7M | - | - |
| مجموعة الألوان | 70% ((الحد الأدنى)) ، 75% (النوع) | CF @ C Light | |
| وضع العرض | عادةً أسود | - | - |
| اتجاه الرؤية | 85/85/85/85 (النموذجية) 80/80/80/80 (الحد الأدنى) | دج. | CR>=10 |
| الوزن | TBD | جرام | - |
| واجهة | 2 منفذ LVDS ((8bit) | - | - |
| IC | FL5893DA | الملاحظة 12 |
الملاحظة 11: H: الطول الأفقي، V: الطول الرأسي.
الملاحظة 12: تتضمن وحدات IC المتوافقة لهذا المنتج FL5893DA، يرجى الاتصال بصانع IC وتقديمها عندما تختار أي منهم. المعلومات التي نفترضها عن IC فقط للإشارة.
الرسم الميكانيكي
وصف الدبوس
| لا، لا، لا | الرمز | الوظيفة | لا، لا، لا | الرمز | الوظيفة |
| 1 | VLED- | طاقة الضوء الخلفي للضوء LED (الكاثود) | 24 | الـ GND | الأرض |
| 2 | VLED- | طاقة الضوء الخلفي للضوء LED (الكاثود) | 25 | OLV2P | إدخال بيانات التفاضل في LVDS إيجابي |
| 3 | VLED + | الطاقة للضوء الخلفي LED (المنطق) | 26 | OLV2N | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 4 | VLED + | الطاقة للضوء الخلفي LED (المنطق) | 27 | الـ GND | الأرض |
| 5 | NC | لا يوجد اتصال | 28 | OLVCLKP | إدخال بيانات التفاضل في LVDS إيجابي |
| 6 | الـ GND | الأرض | 29 | المواصفات | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 7 | ELV3P | إدخال بيانات التفاضل في LVDS إيجابي | 30 | الـ GND | الأرض |
| 8 | ELV3N | إدخال البيانات التفاضلية لـ LVDS سلبي | 31 | OLV1P | إدخال بيانات التفاضل في LVDS إيجابي |
| 9 | الـ GND | الأرض | 32 | (أولف1إن) | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 10 | ELV2P | إدخال بيانات التفاضل في LVDS إيجابي | 33 | الـ GND | الأرض |
| 11 | ELV2N | إدخال البيانات التفاضلية لـ LVDS سلبي | 34 | (أولف) | إدخال بيانات التفاضل في LVDS إيجابي |
| 12 | الـ GND | الأرض | 35 | المواد الكيميائية | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 13 | ELVCLKP | إدخال بيانات التفاضل في LVDS إيجابي | 36 | الـ GND | الأرض |
| 14 | ELVCLK N | إدخال البيانات التفاضلية لـ LVDS سلبي | 37 | I2C _SDA | إدخال البيانات / الخروج لـ I2C ((رجاء ترك هذه الدبابيس مفتوحة) |
| 15 | الـ GND | الأرض | 38 | I2C _SCL | إشارة الساعة لـ I2C (رجاءً دع هذه الدبابيس مفتوحة) |
| 16 | ELV1P | إدخال بيانات التفاضل في LVDS إيجابي | 39 | VDD_OTP | إمدادات الطاقة لدائرة OTP ((يرجى ترك هذه الدبابيس مفتوحة.) |
| 17 | ELV1N | إدخال البيانات التفاضلية لـ LVDS سلبي | 40 | EEPEN | اختبر البطاقة فقط ((أرجوك دع هذه البطاقات مفتوحة) |
| 18 | الـ GND | الأرض | 41 | VDDIN | إمدادات الطاقة |
| 19 | ELV0P | إدخال بيانات التفاضل في LVDS إيجابي | 42 | VDDIN | إمدادات الطاقة |
| 20 | ELV0N | إدخال البيانات التفاضلية لـ LVDS سلبي | 43 | VDDIN | إمدادات الطاقة |
| 21 | الـ GND | الأرض | 44 | VDDIN | إمدادات الطاقة |
| 22 | OLV3P | إدخال بيانات التفاضل في LVDS إيجابي | 45 | VDDIN | إمدادات الطاقة |
| 23 | OLV3N | إدخال البيانات التفاضلية لـ LVDS سلبي |
المواصفات البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
|
نطاق زاوية المشاهدة |
الأفقية |
Θ3 |
القيمة المضافة > 10 |
80 | 85 | - | دج. |
الملاحظة 61 |
| Θ9 | 80 | 85 | - | دج. | ||||
|
عمودي |
Θ12 | 80 | 85 | - | دج. | |||
| Θ6 | 80 | 85 | - | دج. | ||||
| نسبة التباين | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF الملاحظة 6.2/6.3 |
||
| انتقال الخلايا | تـر | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| (راي) | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| جيه | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| بواسطة | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| (وي) | 0.318 | 0.338 | 0.358 | |||||
| مجموعة الألوان | Θ = 0 | 70 | 75 | - | % | |||
| وقت الاستجابة | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | الملاحظة 65 | |
معايير اختبار الموثوقية
| لا.. | البنود | الشروط |
| 1 | اختبار التخزين في درجة حرارة عالية ((HTS) | 85 درجة مئوية ، 240 ساعة ، غير عملي |
| 2 | اختبار التخزين في درجة حرارة منخفضة ((LTS) | -30 درجة مئوية ، 240 ساعة ، غير عملي |
| 3 | اختبار التشغيل في درجة حرارة عالية ((HTO) | 85 درجة مئوية ، 240 ساعة ، تشغيل |
| 4 | اختبار التشغيل في درجة حرارة منخفضة ((LTO) | -30 درجة مئوية، 240 ساعة، تشغيل |
| 5 | اختبار تشغيل الرطوبة الحرارية ((THO) | 60°C/90%RH، 240 ساعة، تشغيلية |
| 6 | اختبار تخزين الدورة الحرارية ((TST) | -30~80 درجة مئوية ، 100 دورة ، 1 ساعة / دورة ، غير تشغيلية |
|
7 |
الصورة الملصقة |
نمط 5 × 5 ، ساعة واحدة 25 °C ± 2 °C نمط التحقق الرمادي 127 ، بعد 3 دقائق، يجب أن يتم إزالة الجلد بالكامل. |

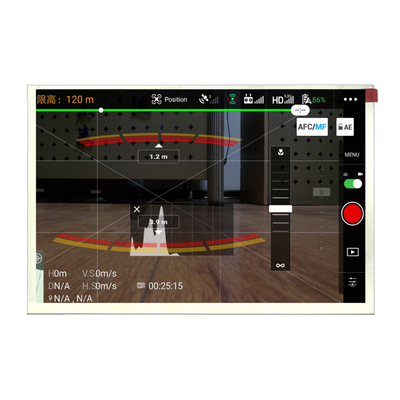

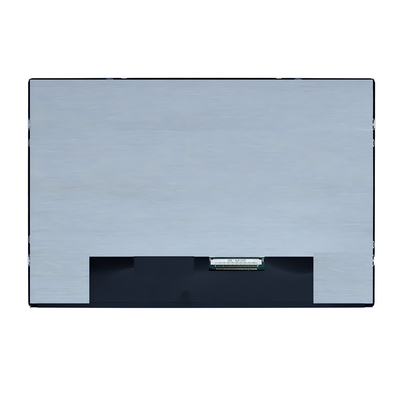

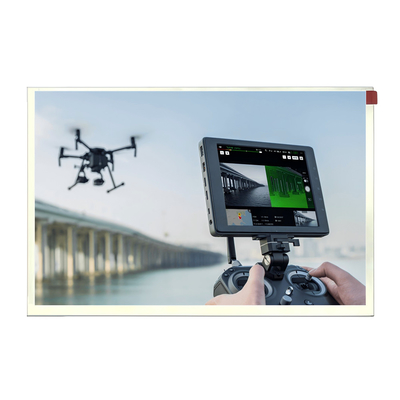

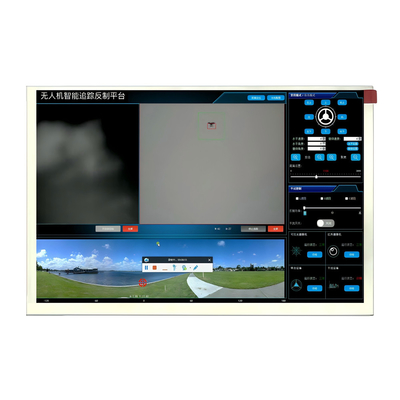

صورة المنتج
