تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT مقاس 11.9 بوصة | القرار: | 1480x320 |
|---|---|---|---|
| واجهة: | MIPI | سائق IC: | FL7705 |
| إضاءة السطح: | 800 شمعة/م2 كحد أدنى | شاشة لمسة: | لا.. |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | عمر LED: | 40000 ساعة |
| إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 16شاشة LCD TFT صناعية ملونة.7M,شاشة LCD TFT صناعية 800 نيتس |
||
تحميل ورقة البيانات
حول هذا البندSFTO1190GX-7161AN
خصائص العرض
الحجم: 11.9 بوصة
16.7M عمق لون
دقة: 320 × 1480
السطوع: 800cd/m2 (دقيقة)
التباين: 900
تغطية نطاق الألوان: 65%
مكافحة التداخل الكهرومغناطيسي
الإشعاع المنخفض، استهلاك الطاقة المنخفض، الاستقرار العالي
سيناريوهات التطبيق
الرقابة الصناعية
صناعة الطاقة
صناعة السيارات
الوصف
شاشة LCD TFT الصناعية 11.9 بوصة بدقة 1480 × 320 بكسل و 16.7 مليون دعم لون هو حل عرض عالي الأداء مصمم لمجموعة متنوعة من التطبيقات الصناعية والتجارية حيث الوضوح البصري والمتانة ضروريانهنا وصف مفصل لهذا المنتج:
1. المواصفات العرضية:
- الحجم: 11.9 بوصة، مما يوفر مساحة عرض كبيرة لمجموعة واسعة من التطبيقات.
- الدقة: 1480 × 320 بكسل، مما يوفر عرضا واضحا للصورة والنص، مناسبة للتطبيقات التي تتطلب مخرجات بصرية مفصلة.
2القدرة على اللون:
- يدعم 16.7 مليون لون، وهو ما يقرب من مجموعة ألوان RGB الكاملة، مما يسمح لإعادة إنتاج صورة نابضة بالحياة.
3الوضوح:
- مع مستوى سطوع 800 نيت، يمكن عرض الشاشة في بيئات مشرقة، مما يجعلها مثالية للاستخدام في البيئات الصناعية مع ضوء محيط عالي.
4نسبة التباين:
- هذه الشاشات LCD TFT الصناعية 11.9 بوصة عادة ما توفر نسب تباين عالية 900، وضمان الأسود العميق والأبيض الساطع لصور واضحة وقابلة للقراءة.
5زوايا الرؤية:
- عادة ما تتميز شاشات TFT LCD الصناعية بزوايا عرض واسعة، مما يضمن لونًا ووضوحًا ثابتين من منظورات متعددة.
6أنواع الواجهة:
الشاشة تدعم واجهة MIPI
7بيئة التشغيل
- مصممة للاستخدام الصناعي، يمكن أن تعمل شاشة 11.9 بوصة على نطاق واسع من درجات الحرارة من -20 درجة مئوية إلى 70 درجة مئوية، مما يضمن أداء موثوق به في الظروف القاسية.
8- المدى الطويل:
-بنيت لتحمل صعوبات التشغيل المستمر، مناسبة للاستخدام 24/7 في البيئات المطالبة.
9التطبيقات:
-مثالية للأتمتة الصناعية، لوحات التحكم، المعدات الطبية، الإشارات الرقمية، مراكز النقل،وأنظمة مراقبة الأمن حيث يتطلب مستوى عال من التفاصيل المرئية والمتانة.
10خدمات التخصيص:
- قد تكون خيارات التخصيص متاحة لتلبية احتياجات العملاء الخاصة، مثل متطلبات واجهة محددة أو ميزات وظيفية إضافية.
هذا الشاشة LCD TFT الصناعية 11.9 بوصة هو خيار ممتاز للتطبيقات التي تتطلب دقة عالية،شاشات عالية الوضوح مع المتانة لمواجهة تحديات البيئات الصناعية.
الخصائص
| لا، لا، لا | البند | المواصفات | الوحدة |
| 1 | حجم اللوحة | 11.88 | بوصة |
| 2 | عدد البكسلات | 320 ((H) × 1480 ((V) | البكسلات |
| 3 | المنطقة النشطة | 57.984 ((H) × 268.176 ((V) | ملم |
| 4 | مساحة البكسل | 0.1812 ((H) × 0.1812 ((V) × RGB | ملم |
| 5 | مقياس المخطط | 65.00(W) × 282.00(H) × 4.50 (D) | ملم |
| 6 | عدد الألوان | 16.7M | - |
| 7 | وضع العرض | وضع النقل، عادةً أسود | - |
| 8 | اتجاه الرؤية | عرض كامل | - |
| 9 | تنسيق العرض | الشريط الرأسي RGB | - |
| 10 | معالجة السطح | اللمعان | - |
| 11 | واجهة | MIPI | - |
| 12 | الضوء الخلفي | مصباح ليد أبيض | - |
| 13 | درجة حرارة العملية | -20~70 | °C |
| 14 | درجة حرارة التخزين | -30~80 | °C |
| 15 | الوزن | 120 | g |
الرسم الميكانيكي
وصف الدبوس
| لا، لا، لا | الرمز | الوظيفة | ملاحظة |
| 1 | الـ GND | الأرض | |
| 2 | D0P | إدخال بيانات التفاضل الإيجابي في MIPI | |
| 3 | D0N | إدخال بيانات التفاضل السلبي في MIPI | |
| 4 | الـ GND | الأرض | |
| 5 | D1P | إدخال بيانات التفاضل الإيجابي في MIPI | |
| 6 | D1N | إدخال بيانات التفاضل السلبي في MIPI | |
| 7 | الـ GND | الأرض | |
| 8 | CLKP | إدخال ساعة التفاضل الإيجابي MIPI | |
| 9 | CLKN | مدخلات الساعة التفاضلية السلبية MIPI | |
| 10 | الـ GND | الأرض | |
| 11 | D2P | إدخال بيانات التفاضل الإيجابي في MIPI | |
| 12 | D2N | إدخال بيانات التفاضل السلبي في MIPI | |
| 13 | الـ GND | الأرض | |
| 14 | D3P | إدخال بيانات التفاضل الإيجابي في MIPI | |
| 15 | D3N | إدخال بيانات التفاضل السلبي في MIPI | |
| 16 | الـ GND | الأرض | |
| 17 | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | ||
| 18 | IOVCC1.8V-3.3V | مصدر طاقة للطاقة التناظرية | |
| 19 | |||
| 20 | NC | لا يوجد اتصال | |
| 21 | NC | لا يوجد اتصال | |
| 22 | NC | لا يوجد اتصال | |
| 23 | NC | لا يوجد اتصال | |
| 24 | RSTB | اعيد وضع البين | |
| 25 | STBYB | التحكم في وضع الاستعداد | |
| 26 | NC | لا يوجد اتصال | |
| 27 | الـ GND | الأرض | |
| 28 | ك | الكاثود LED | |
| 29 | ك | ||
| 30 | الـ GND | الأرض | |
| 31 | NC | لا يوجد اتصال | |
| 32 | الـ GND | الأرض | |
| 33 | الـ GND | الأرض | |
| 34 | NC | لا يوجد اتصال | |
| 35 | أ | الـ LED Anode | |
| 36 | أ | ||
| 37 | الـ GND | الأرض | |
| 38 | VDD ((3.3V) | مصدر طاقة للطاقة التناظرية | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | لا يوجد اتصال |
الدرجات القصوى المطلقة
| البند | الرمز | القيم | الوحدة | |
| دقيقة. | (ماكس) | |||
| فولتاج الإمدادات الرقمية | مؤسسات رأس المال | -صفر3 | 4.0 | V |
| فولتاج الإمدادات الرقمية | الـ IOVCC | -صفر3 | 4.0 | V |
ظروف التشغيل
| البند | الرمز | القيم | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | |||
| فولتاج الإمدادات الرقمية | VDD | 3.0 | 3.3 | 3.6 | V |
| فولتاج الإمدادات الرقمية | الـ IOVCC | 1.6 | - | 3.6 | V |
| الجهد المدخل المنطقي | VI H | 0.7VDD | - | VDD | V |
| VIL | الـ GND | - | 0.3VDD | V | |

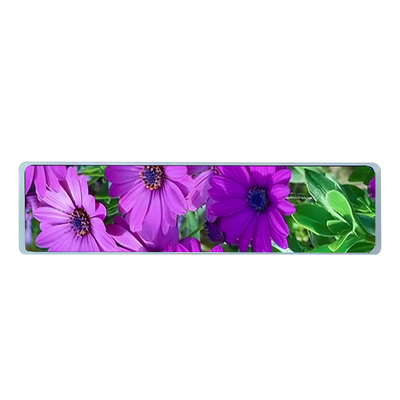

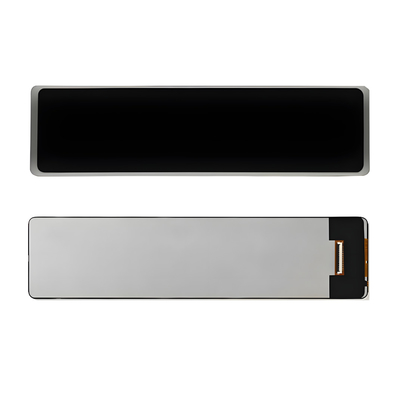

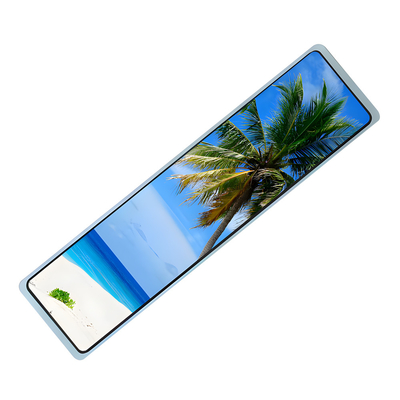

صورة المنتج
