تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT مقاس 11.3 بوصة | القرار: | 440 × 1920 |
|---|---|---|---|
| واجهة: | MIPI | سائق IC: | SC7707 |
| إضاءة السطح: | 520 شمعة/م2 (نيت) | شاشة لمسة: | لا.. |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | عمر LED: | 40000 ساعة |
| إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 11شاشة TFT صناعية بطول 0.3 بوصة,520cd/M2 شاشة TFT الصناعية,16.7M شاشة TFT الصناعية الملونة,520cd/M2 Industrial TFT Display,16.7M Color Industrial TFT Display |
||
تحميل ورقة البيانات
حول هذا البندSFTO1130GX-7220AN
شاشة TFT من الدرجة الصناعية مع شاشة 11.3 بوصة و 16.7M لون (ما يعادل تقريباً مجموعة ألوان RGB الكاملة) ،مع دقة 1920x440 بكسل و سطوع 520cd/m2، هو جهاز عرض عالية الوضوح عالية الوضوح مصممة خصيصا للبيئات الصناعية. ما يلي وصف مفصل للمنتج:
هذا الشاشة TFT من الدرجة الصناعية 11.3 بوصة هو الخيار المثالي للتطبيقات التي تتطلب عرض عالية الوضوح وتفاعل المستخدم بسبب دقة عالية، وضوح عالية،وخصائص زاوية مشاهدة واسعة.
الخصائص
|
البند |
المحتوى |
الوحدة |
| شاشة LCD | ||
| حجم الشاشة | 11.3 | بوصة |
| نوع اللوحة | IPS | ... |
| وضع العرض | أسود عادي | ... |
| عدد الألوان | 16.7M | ... |
| اتجاه الرؤية | كل شيء. الساعة الواحدة | ... |
| الضوء الخلفي | ضوء LED أبيض x16in متوازية / سلسلة | ... |
| NTSC | 70% | ... |
| نسبة التباين | 1000 | ... |
| واجهة | MIPI 4Lanes | ... |
| مركز التحكم بالشاحنة | SC7707 | ... |
| حجم ذاكرة الوصول العشوائي | أقل ذاكرة ذاكرة التذكرة | قليلاً |
| الضوء | 520 | cd/m2 |
| مقياس المخطط | 64.98 ((H) x266.44 (V) x4.6 (D) ± 0.2 | ملم |
| المنطقة النشطة (W × H) | 57.948 ((H) x252.864 (V) | ملم |
| ترتيب البكسلات | شريط RGB | ... |
| الوزن | TBD | g |
| عدد النقاط | 440xRGBx1920 | بيكسل |
| مساحة البكسل | 43.9 ((H) * 3 * 131.7 ((V) | امم |
| درجة حرارة العمل | -20 70 | °C |
| درجة حرارة التخزين | -30 80 | °C |

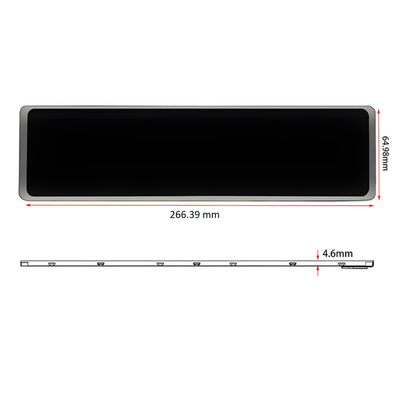

الرسم الميكانيكي
وصف الدبوس
| رقم التعريف | الرمز | الوظيفة |
| 1 | الـ GND | الأرض |
| 2 | DSI-D0P | إشارات الدخول المختلفة للبيانات (مسار البيانات0) |
| 3 | DSI-D0N | DSI البيانات إشارة الدخول المختلفة (مسار البيانات 0) |
| 4 | الـ GND | الأرض |
| 5 | DSI-D1P | إشارات الدخول المختلفة للبيانات (مسار البيانات 1) |
| 6 | DSI-D1N | إشارات الدخول المختلفة للبيانات (مسار البيانات 1) |
| 7 | الـ GND | الأرض |
| 8 | DSI-CLK P | دبوس دخول إشارة التفاضل DSI CLOCK |
| 9 | DSI-CLK N | دبوس دخول إشارة التفاضل DSI CLOCK |
| 10 | الـ GND | الأرض |
| 11 | DSI-D2P | DSI البيانات الإشارة المختلفة الدبابيس المدخلة (مسار البيانات 2) |
| 12 | DSI-D2N | DSI البيانات الإشارة المختلفة الدبابيس المدخلة (مسار البيانات 2) |
| 13 | الـ GND | الأرض |
| 14 | DSI-D3P | DSI بيانات إشارة إدخال التفاضل (مسار البيانات 3) |
| 15 | DSI-D3N | DSI بيانات إشارة إدخال التفاضل (مسار البيانات 3) |
| 16-17 | الـ GND | الأرض |
| 18-19 | الـ IOVCC (NC) | إمدادات الطاقة (NC) |
| 20-23 | NC | NC |
| 24 | إعادة تعيين | إعادة تعيين دبوس الإشارة (مفعول) |
| 25-26 | NC | NC |
| 27 | الـ GND | الأرض |
| 28-29 | LEDK | كاثود LED الضوء الخلفي |
| 30 | الـ GND | الأرض |
| 31 | NC | NC |
| 32-33 | الـ GND | الأرض |
| 34 | NC | NC |
| 35-36 | LEDA | ضوء الخلفي LED Anode |
| 37 | الـ GND | الأرض |
| 38-39 | VDD | إمدادات الطاقة |
| 40 | NC | NC |
خصائص الضوء الخلفي
مصباح LED أبيض × 16 في متوازي/سلسلة (Ta = 25°C)
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| التوحيد | △Bp | - | 80 | - | - | % |
| ضوء الشاشة LCD | (إلف) | IF= 120mA | 470 | 520 | - | cd/m2 |

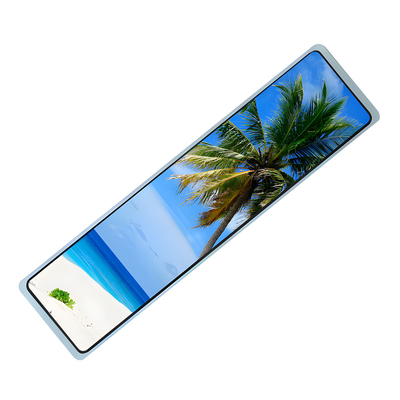

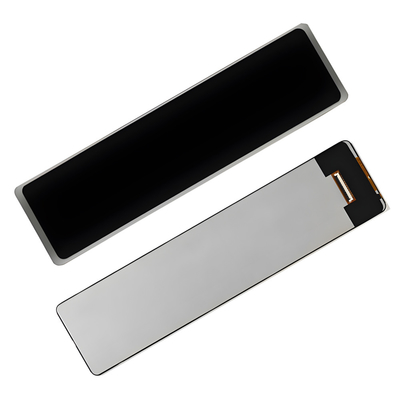

صورة المنتج
