تفاصيل المنتج:
|
| المنتج: | شاشة TFT RGB مقاس 6.2 بوصة | القرار: | 1024 × 600 بكسل |
|---|---|---|---|
| النموذج رقم: | SFTO620BH-7180AN | إضاءة السطح: | 1000 cd/m2 (نيتس) |
| شاشة لمسة: | بدون | اتجاه الرؤية: | IPS، زاوية رؤية كاملة |
| الرقم السري: | 50 دبابيس | الاتصال: | ZIF |
| واجهة: | RGB 24 بت | عمر LED: | 40000 ساعة |
| البعد المخطط: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (ملم) | قمة:: | -30 درجة مئوية إلى + 80 درجة مئوية |
| المنطقة النشطة: | 137.47 (عرض) × 77.23 (ارتفاع) (مم) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1000 نيت شاشة TFT الصناعية,شاشة RGB TFT الصناعية,6شاشة TFT صناعية بطول 2 بوصة,Industrial RGB TFT Display,6.2 Inch Industrial TFT Display |
||
** تنزيل ورقة البيانات **
6.2 بوصة 1024*600 IPS TFT LCD واجهة RGB مقدمة المنتج
واجهة RGB هي واجهة متوازية تقليدية. فهو ينقل إشارات القنوات الملونة باللون الأحمر والأخضر والأزرق بشكل منفصل، ويعرض الصورة عن طريق تجميع إشارات هذه القنوات الثلاث. تتميز واجهة RGB بخصائص نقل الإشارة المستقر وإعادة إنتاج الألوان بدقة. إنها مناسبة للتطبيقات ذات متطلبات الألوان العالية، مثل التصميم الصناعي، وعرض الإعلانات، وما إلى ذلك. تكلفة واجهة RGB منخفضة نسبيًا، وهناك العديد من خطوط الإشارة، والتي يمكن أن توفر المزيد من إشارات التحكم وتسهل الاتصال بأجهزة التحكم المختلفة.
يتميز هذا الطراز SFTO620BH-7180AN بشاشة عرض RGB قطرية 6.2 بوصة، ومصفوفة نقطية 1024 * 600، وتقنية IPS، مما يسمح للمستخدمين بتجربة تجربة بصرية مثالية من زوايا مختلفة. جهد التشغيل الخاص به هو 3V-3.6V فقط، مع جهد نموذجي 3.3V وسطوع سطح يبلغ 1000nits. يمكن للمستخدمين إضافة RTP أو CTP على شاشة العرض لتعزيز تأثير التفاعل بين الإنسان والكمبيوتر.
|
صفات
|
مقاس | 6.2 بوصة |
| دقة | 1024 (أفقي) * 600 (عمودي) | |
| واجهة | 24 بت رغب | |
| نوع الاتصال | موصل | |
| عمق اللون | 16.7 م | |
| نوع التكنولوجيا | أ-سي | |
| خطوة البكسل (مم) | 0.13425x0.12872 | |
| تكوين البكسل | شريط عمودي RGB | |
| وضع العرض | عادة أسود | |
| برنامج تشغيل شاشات الكريستال السائل IC | - | |
| عرض الاتجاه | IPS، جميع زوايا المشاهدة | |
| اتجاه انعكاس النطاق الرمادي | الجميع | |
|
ميكانيكية
|
LCM (العرض × الارتفاع × العمق) (مم) | 143.37*87.13*2.56 |
| المنطقة النشطة (مم) | 137.472 × 77.232 | |
| مع/بدون TSP | بدون ملعقة شاي | |
| الوزن (ز) | سيتم تحديده لاحقًا | |
| أرقام الصمام | 20LED |
6.2 بوصة 1024*600 IPS TFT LCD RGB واجهة رسم المنتج
وصف دبوس الواجهة
| رقم التعريف الشخصي | رمز | وظيفة |
| 1,2 | فل إي دي+ | الطاقة للإضاءة الخلفية LED (الأنود) |
| 3,4 | VLED- | الطاقة للإضاءة الخلفية LED (الكاثود) |
| 5 | أرض | أرض السلطة |
| 6 | نورث كارولاينا | لا تتصل |
| 7 | دي في دي | الطاقة الرقمية |
| 8 | نورث كارولاينا | لا تتصل |
| 9: | دي | إشارة تمكين البيانات. |
| 10 | VSD | إدخال المزامنة العمودية قطبية سلبية |
| 11 | HSD | إدخال المزامنة الأفقية. قطبية سلبية |
| 12-19 | B7-R0 | البيانات الزرقاء |
| 20-27 | G7-G0 | البيانات الخضراء |
| 28-35 | R7-R0 | البيانات الحمراء |
| 36 | أرض | أرضي |
| 37 | DCLK | إشارة كولوك |
| 38 | أرض | تشغيل/إيقاف العرض |
| 39 | إس إل آر | التحكم في العرض الأيسر أو الأيمن |
| 40 | UPDN | التحكم في العرض لأعلى/لأسفل |
| 41 | نورث كارولاينا | لا تتصل |
| 42 | نورث كارولاينا | لا تتصل |
| 43 | VPP | طاقة OTP (+7.8 فولت) |
| 44 | RSTB | دبوس إعادة الضبط العالمي. مستوى منخفض نشط للدخول في حالة إعادة الضبط. إعادة تعيين OTP أقترح الاتصال بدائرة إعادة ضبط RC لتحقيق الاستقرار. عادة سحب عالية. (R=10KΩ، C=1μF) |
| 45 | SCL | OTP إدخال الساعة التسلسلية |
| 46 | نورث كارولاينا | لا تتصل |
| 47 | نورث كارولاينا | لا تتصل |
| 48 | أرض | أرض السلطة |
| 49 | SDA | OTP إدخال البيانات التسلسلية |
| 50 | CS | رقاقة OTP حدد دبوس |
الحد الأقصى المطلق للتقييمات
| غرض | رمز | دقيقة | الأعلى | وحدة |
| جهد الإمداد | VDD | -0.3 | 5.0 | V |
| جهد إشارة الإدخال | فين | -0.3 | فد+0.3 | V |
| الجهد الناتج المنطق | VOUT | -0.3 | فد+0.3 | V |
| درجة حرارة التشغيل | TOPR | -30 | 80 | درجه مئوية |
| درجة حرارة التخزين | TSTG | -30 | 80 | درجه مئوية |
الإضاءة الخلفية للقيادة
| غرض | رمز | دقيقة | نموذجي | الأعلى | وحدة |
| تيار الصمام | لو | - | 100 | - | أماه |
| استهلاك الطاقة | - | - | ميغاواط | ||
| الجهد الصمام | VF | - | 24 | - | V |
| وقت الحياة LED | WBL | 25000 | - | ساعة |
الخصائص البصرية
| أغراض | رمز | حالة | دقيقة. | اكتب. | الأعلى. | وحدة | |
|
زوايا النظر |
θT |
مركز CR≥10 |
- | 80 | - |
درجة. |
|
| θب | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| نسبة التباين | سي آر | Θ =0 | 800 | 1000 | - | - | |
| وقت الاستجابة | طن | 25.ج | - | 30 | 35 | آنسة | |
| الأنيق | - | - | - | ||||
|
اللونية |
أبيض | XW |
تشغيل الإضاءة الخلفية |
- | 0.309 | - | - |
| يو | - | 0.347 | - | - | |||
| أحمر | XR | - | - | - | - | ||
| ريال | - | - | - | - | |||
| أخضر | XG | - | - | - | - | ||
| واي جي | - | - | - | - | |||
| أزرق | إكس بي | - | - | - | - | ||
| واي بي | - | - | - | - | |||
| التوحيد | ش | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| النصوع |
ل |
800 | 900 | 1100 | |||

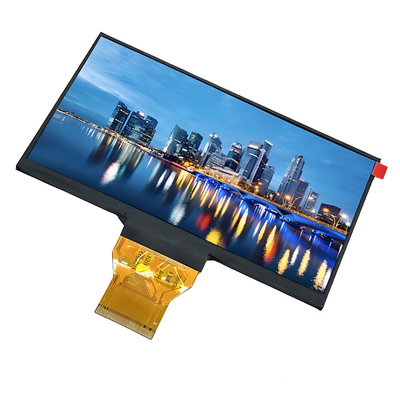

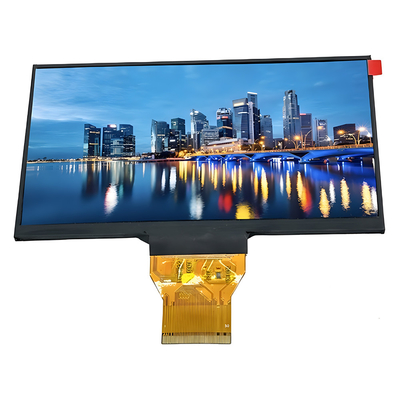

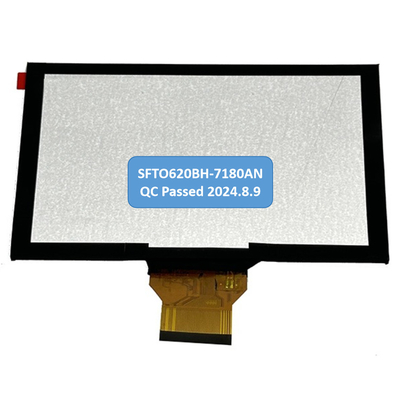

6.2 بوصة 1024*600 IPS TFT LCD RGB واجهة صورة المنتج
الاختبارات البيئية / الموثوقية
| لا | عنصر الاختبار | حالة | ملاحظات |
|
1 |
عملية درجة حرارة عالية |
Ts = +80 درجة مئوية، 240 ساعة |
ملاحظة 1 IEC60068-2-2، GB2423. 2-89 |
| 2 | عملية درجة حرارة منخفضة | تا= -30 درجة مئوية، 240 ساعة | ملاحظة 2 IEC60068-2-1 GB2423.1-89 |
| 3 | تخزين درجة حرارة عالية | تا= +80 درجة مئوية، 240 ساعة | IEC60068-2-2 GB2423. 2-89 |
| 4 | تخزين درجة حرارة منخفضة | تا= -30 درجة مئوية، 240 ساعة | IEC60068-2-1 جيجابايت/T2423.1-89 |
| 5 | تخزين درجة الحرارة العالية والرطوبة | Ta= +60 درجة مئوية، 90% رطوبة نسبية كحد أقصى، 160 ساعة |
IEC60068-2-3 جيجابايت/T2423.3-2006 |
|
6 |
الصدمة الحرارية (غير قابلة للتشغيل) |
-30 درجة مئوية 30 دقيقة ~ +80 درجة مئوية 30 دقيقة وقت التغيير: 5 دقائق، 30 دورة |
ابدأ بالبرد درجة الحرارة، تنتهي ب ارتفاع درجة الحرارة IEC60068-2-14, GB2423.22-87 |
|
7 |
التفريغ الكهربائي الساكن (التشغيل) |
C=150pF، R=330 Ω، 5 نقاط/لوحة الهواء: ± 8 كيلو فولت، 5 مرات؛ الاتصال: ± 4KV، 5 مرات؛ (البيئة: 15 درجة مئوية ~ 35 درجة مئوية، 30% ~ 60%، 86 كيلو باسكال ~ 106 كيلو باسكال) |
IEC61000-4-2 جيجابايت/T17626.2-1998 |
|
8 |
اهتزاز (عدم التشغيل) |
نطاق التردد: 10 ~ 55 هرتز، السكتة الدماغية: 1. مم الاجتياح: 10 هرتز ~ 55 هرتز ~ 10 هرتز ساعتان لكل اتجاه X .YZ (حالة الحزمة) |
IEC60068-2-6 جيجابايت/T2423.5-1995 |
| 9 | صدمة (عدم التشغيل) |
60 جيجا 6 مللي ثانية، ± X، ± Y، ± Z 3 مرات لكل اتجاه |
IEC60068-2-27 جيجابايت/T2423.5-1995 |
| 10 | اختبار إسقاط الحزمة |
الارتفاع: 80 سم، 1 زاوية، 3 حواف، 6 أسطح |
IEC60068-2-32 جيجابايت/T2423.8-1995 |
