تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة LCD TFT LVDS مقاس 7 بوصات | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 1024 * 600 | غطاء زجاجي: | أوديإم |
| واجهة: | LVDS | إضاءة السطح: | 1000 شمعة / م 2 |
| درجة الحرارة التشغيل.: | -30 إلى +80 درجة مئوية | درجة حرارة التخزين: | -30 إلى +85 درجة مئوية |
| عمر LED: | 40000 ساعة | عدد الدبابيس: | 20 دبابيس |
| لوح التحكم: | مع | اتجاه الرؤية: | كل زوايا الرؤية |
| إبراز: | 7 بوصات من شاشة TFT الصناعية,1000 نيت من شاشة TFT الصناعية |
||

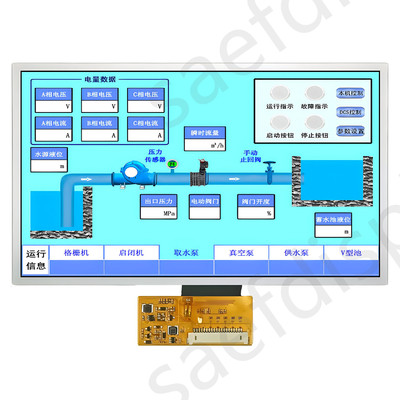

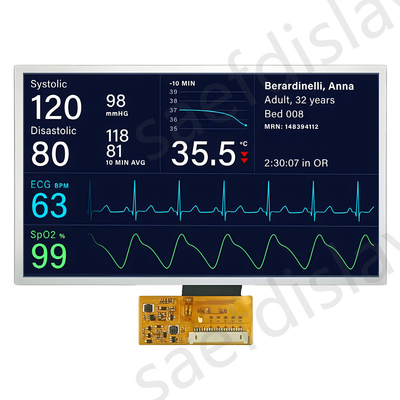

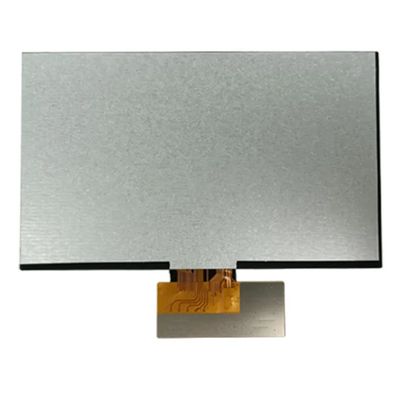

7 "LVDS TFT LCD 20pin مقدمة المنتج
رقم الطراز :SFTO700SH-7168A10-N
النموذج SFTO700SH-7168A10-N هو واجهة LVDS ذات 7 بوصات (إشارات التفاضل منخفضة الجهد) شاشة TFT LCD ذات المصفوفة النشطة الملونة تدعم دقة 1024 × 600 نقطة.هذا الشاشة TFT الصناعية الصف هو نوع IPS وارتفاع سطوع (1000 نيتس) وحدة شاشة LCDتمتلك الوحدة زاوية عرض واسعة بفضل لوحة IPS التي هي واحدة من التقنيات الأكثر شعبية في السوق الآن. حجم الوحدة هو 165 ((H) × 100 ((V) × 5.7 ((D) mm؛ المنطقة الفعالة 154.2144 ((H) ×85.92 ((V) mm. يدعم هذا الشاشة TFT واجهة LVDS. بمساعدة أسطح العرض المضادة للوهج ، لا تعكس الشاشة الضوء وتحافظ على جودة صورة أفضل تحت أشعة الشمس ،مناسبة للتطبيق في الهواء الطلق.
يتراوح جهد الطاقة من 3.0 فولت إلى 3.6 فولت ؛ القيمة النموذجية هي 3.3 فولت. يعمل في نطاق درجة الحرارة من -30 إلى +80 درجة مئوية ، وتتراوح درجة حرارة التخزين من -30 إلى +85 درجة مئوية.
المواصفات العامة
|
لا، لا، لا |
البند | المواصفات | الوحدة |
| 1 | حجم اللوحة | 7 | بوصة |
| 2 | عدد البكسلات | 1024 × 3 ((RGB) × 600 | البكسلات |
| 3 | المنطقة النشطة | 154.2144 ((H) ×85.92 ((V) | ملم |
| 4 | مساحة البكسل | 0.1506 ((H) ×0.1432 ((V) | ملم |
| 5 | مقياس المخطط | 165 ((H) × 100 ((V) × 5.7 ((D) | ملم |
| 6 | ترتيب البكسلات | RGB - الشريط | - |
| 7 | وضع العرض | IPS مع عادة الأسود | - |
| 8 | اتجاه الرؤية | جميع اتجاهات الرؤية | - |
| 9 | عرض اللون | 16.7M | - |
| 10 | واجهة | أجهزة التشغيل القصوى | - |
| 11 | الضوء الخلفي | مصباح ليد أبيض | - |
| 12 | السطوع | 1000 | cd/m2 |
| 13 | محرك القيادة | - | - |
| 14 | درجة حرارة العملية | -30~80 | oC |
| 15 | درجة حرارة التخزين | -30 ~ 85 | oC |
| 16 | الوزن | 116 ((النوع)) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots المنتجالرسم
تعريف الدبوس
|
الدبوس لا، لا، لا |
الرمز | إدخال/خروج | الوظيفة |
| 1 | VDD | (ب) | إمدادات الطاقة VDDIN=3.3V |
| 2 | VDD | (ب) | إمدادات الطاقة VDDIN=3.3V |
| 3 | LED_EN | أنا | إمدادات الطاقة VDDIN ((3.3 ~ 5.0V) |
| 4 | الـ GND | (ب) | الأرض |
| 5 | RXIN0N | أنا | بيانات التفاضل 0-LVDS |
| 6 | RXIN0P | أنا | بيانات التفاضل 0+LVDS |
| 7 | الـ GND | (ب) | الأرض |
| 8 | RXIN1N | أنا | بيانات التفاضل 1-LVDS |
| 9 | RXIN1P | أنا | بيانات التفاضل 1+LVDS |
| 10 | الـ GND | (ب) | الأرض |
| 11 | RXIN2N | أنا | البيانات التفاضلية لـ 2-LVDS |
| 12 | RXIN2P | أنا | بيانات التفاضل 2+LVDS |
| 13 | الـ GND | (ب) | الأرض |
| 14 | RX_CLKN | أنا | - مدخلات الساعة التفاضلية LVDS |
| 15 | RX_CLKP | أنا | إدخال ساعة التفاضل LVDS |
| 16 | الـ GND | (ب) | الأرض |
| 17 | RXIN3N | أنا | مدخلات الساعة التفاضلية 3-LVDS |
| 18 | RXIN3P | أنا | مدخلات الساعة التفاضلية 3+LVDS |
| 19 | PWM | أنا | سطوع الضوء الخلفي: تطبيق إشارة الجهد المستمر من 0.7 فولت إلى 1.4 فولت |
| 20 | VLED | (ب) | إمدادات الطاقة VLED = 5 ~ 12V ((النوع.) |
ظروف تشغيل نموذجية
| البند | الرمز | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | ||||
| فولتاج الإمدادات الرقمية | VDD | 3 | 3.3 | 3.6 | V | |
| إمدادات الطاقة للدي | VLED | 4.8 | 5 | 12 | V | |
| توفر وحدة تحكم الطاقة الجهد | (أفي) | -6 | - 5 | -أربعة5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| وحدة التحكم الداخلية للشاحن توفر الجهد الداخلي | VGH | 9 | - | 20 | V | |
| VGL | -20 | - | -9 | V | ||
| فولتاج إشارة المدخل | مستوى منخفض | VIL | 0 | - | 0.3*VDD | V |
| مستوى عال | فيروس نقص المناعة | 0.7*VDD | - | VDD | V | |
مواصفات الضوء الخلفي
| البند | الرمز | القيم | الوحدة | ملاحظة | ||
| دقيقة. | -أجل. | (ماكس) | ||||
| الجهد الأمامي | VF | 19.6 | 21 | 23.1 | V | |
| التيار الأمامي | إذا | 55 | 60 | 65 | mA | IF=20mA/1-الشريحة |
| فولتاج إشارة PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| تردد PWM الخروج | PWM_f | - | 200 | عشرون ألف | هرتز | - |
| LED تمكين الجهد | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| EN_l | 0 | - | 0.4 | - | ||
المواصفات البصرية
| البند | الرمز | الحالة | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
| (في)زاوية الزاوية | أنت | CR≥10 | - | 85 | - | درجة | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| وقت الاستجابة | طن + توف | θ=Φ =0 ° | - | 19 | 25 | ms | |
| عادي | |||||||
| مشاهدة | |||||||
| الزاوية | |||||||
| نسبة التباين | CR | 400 | 500 | - | - | ||
| الضوء | (ل) | 1000 | - | cd/m2 | |||
| توحيد الضوء | يو يو | 70 | 75 | - | % | ||
| لون اللون (CIE1931) | الأبيض | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| أحمر | RX | - | - | - | |||
| RY | - | - | - | ||||
| أخضر | GX | - | - | - | |||
| عام | - | - | - | ||||
| الأزرق | BX | - | - | - | |||
| بواسطة | - | - | - | ||||
IPS TFT LCD 7 "LVDS 1000nits 1024x600dots المنتج الأولالعجوز
