تفاصيل المنتج:
|
| المنتج: | شاشة TFT RGB مقاس 9 بوصات | القرار: | 800 لون أحمر وأخضر وأسود × 480 |
|---|---|---|---|
| شاشة لمسة: | RTP | واجهة: | RGB |
| إضاءة السطح: | 400 شمعة/م2 (نيت) | اتجاه الرؤية: | 6 ح |
| الرقم السري: | 50 دبوس | مخطط خافت.: | 211.1 (عرض) × 126.5 (ارتفاع) × 7.3 (عمق) (مم) |
| المنطقة النشطة: | 201.8 (H) × 114.5 ((V) (ملم) | معالجة السطح: | طلاء صلب (3H) |
| إظهار الألوان: | 16.7 م | الاتصال: | ZIF |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض جهاز التجميل 9 بوصة,شاشة عرض أجهزة التجميل 800x480,شاشة عرض جهاز RTP للجمال,800x480 Beauty Device Display Screen,RTP Beauty Device Display Screen |
||
9 بوصة TFT LCD 800x480 مع RTP مقدمة المنتج
SFTO900SH-7170A4T هو شاشة LCD TN TFT عالية الوضوح 800 × 4800. حجم الوحدة 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm ، مع مساحة فعالة 201.8 × 114.5 mm وبعد قطري 9 بوصات.هذه الوحدة TFT تعتمد تقنية TN، مع نسبة شكل نموذجية من 4: 3 وزاوية عرض واسعة (70/70/50/70 درجة) ، والتي لديها ميزة جيدة في التكلفة وتعزز تجربة العملاء البصرية لمنتجاتها.
بالإضافة إلى ذلك ، يوفر SFTO900SH-7170A4T ثلاث ميزات للمنتج: الوضوح العالي (1000 cd / m2) ، التباين العالي (800: 1) ، ومكافحة الوهج.هذه الميزات تحسن عرض الصورة في بيئات الإضاءة المعقدة، وتحسين التجربة البصرية لمنتجات العملاء في ظل ظروف مختلفة.
تتبنى وحدة TFT واجهة RGB 24 بت (الموصول Hirose FT12A-50S-0.5H). سلسلة 9 بوصات هي تكوين اختياري لLVDS ، MIPI ،و واجهات RGB ، اعتمادا على متطلبات MCU العميل. يتم استخدامها على نطاق واسع في الأدوات والمقاييس ، أجهزة Bueaty ، أجهزة GPS ، محطات POS ، قراءات النقد ، المسحاتالأتمتة المنزلية، مكالمات مؤتمرية، المحللات، الأجهزة المنزلية، الأتمتة المنزلية، وأنظمة الأمن.
الخصائص
| البند | المواصفات |
| حجم شاشة LCD | 9.0 بوصة ((مقطوعة) |
| عنصر السائق | مصفوفة نشطة a-Si TFT |
| القرار | 800 × 3 ((RGB) × 480 |
| وضع العرض | عادةً أبيض، قابل للإنتقال |
| مسافة النقطة | 0.0825 ((W) × 0.2327 ((H) mm |
| المنطقة النشطة | 198.000 ((W) × 111.696 ((H) ملم |
| حجم الوحدة | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) ملم |
| حجم الوحدة ((مع RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) ملم |
| معالجة السطح | مضاد للوهج |
| ترتيب الألوان | شريط RGB |
| واجهة | RGB |
| توجيه العرض ((تحويل الرمادي) | الساعة السادسة |
| استهلاك طاقة الضوء الخلفي | 2.046W ((نوع)) |
| استهلاك الطاقة في اللوحة | 0.360W ((نوع)) |
| الوزن | TBD |
9 بوصة TFT LCD 800x480 مع منتج RTPالرسم
الدرجات القصوى المطلقة
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
|
| دقيقة. | (ماكس) | ||||
|
الجهد الكهربائي |
DVDD | -صفر3 | 5.0 | V | |
| AVDD | -صفر5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - اثنا عشر0 | - اثنان.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
درجة حرارة العملية درجة حرارة التخزين |
القمة | -20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| الجهد العكسي للضوء | VR | - | 1.2 | V | كل ضوء LED ملاحظة 2 |
| التيار الأمامي للضوء | إذا | - | 25 | mA | كل مصباح |
الاستهلاك الحالي
(GND=AVSS=0V)
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة. | -أجل. | (ماكس) | ||||
|
التيار الحالي للسائق |
IGH | - | 0.3 | 1 | mA | VGH = 17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3.3 فولت | |
| الـ IAVDD | - | 32 | 50 | mA | AVDD = 10.4 فولت | |
ظروف قيادة الضوء الخلفي
|
|
الرمز |
القيم |
الوحدة |
||
| دقيقة. | -أجل. | (ماكس) | |||
| الجهد للضوء الخلفي LED | VL | 8.4 | 9.3 | 10.2 | V |
| التيار للضوء الخلفي LED | إيه إل | 198 | 220 | 242 | mA |
| مدة حياة المصابيح | - | 40,000 | - | - | ساعة |
تعريف الدبوس
| لا، لا، لا | الرمز | إدخال / خروج | الوظيفة |
| 1 | VLED | - | طاقة الإضاءة الخلفية LED |
| 2 | VLED | - | طاقة الإضاءة الخلفية LED |
| 3 | GLED | - | الأرضية للضوء الخلفي LED |
| 4 | GLED | - | الأرضية للضوء الخلفي LED |
| 5 | الـ GND | (ب) | أرضية الطاقة |
| 6 | VCOM | أنا | الجهد المشترك |
| 7 | DVDD | (ب) | طاقة الدوائر الرقمية |
| 8 | الوضع | أنا | تحديد وضع DE/SYNC |
| 9 | DE | أنا | إدخال البيانات |
| 10 | VS | أنا | مدخل مزامنة عمودية |
| 11 | HS | أنا | مدخل مزامنة أفقية |
| 12 - 19 | B7 - B0 | أنا | البيانات الزرقاء ((MSB) |
| 20 - 27 | G7 - G0 | أنا | البيانات الخضراء ((MSB) |
| 28 - 35 | R7 | أنا | البيانات الحمراء ((MSB) |
| 36 | الـ GND | (ب) | أرضية الطاقة |
| 37 | DCLK | أنا | ساعة عينة |
| 38 | الـ GND | (ب) | أرضية الطاقة |
| 39 | ال/ر | أنا | اختيار اليسار / اليمين |
| 40 | U/D | أنا | تحديد الصعود والهبوط |
| 41 | VGH | (ب) | البوابة على الجهد |
| 42 | VGL | (ب) | البوابة OFF الجهد |
| 43 | AVDD | (ب) | طاقة الدوائر التناظرية |
| 44 | إعادة تعيين | أنا | دبوس إعادة ضبط عالمي. |
| 45 | NC | - | لا يوجد اتصال |
| 46 | VCOM | أنا | الجهد المشترك |
| 47 | DITHB | أنا | وظيفة التخفيف |
| 48 | الـ GND | (ب) | أرضية الطاقة |
| 49 | NC | - | لا يوجد اتصال |
| 50 | NC | - | لا يوجد اتصال |

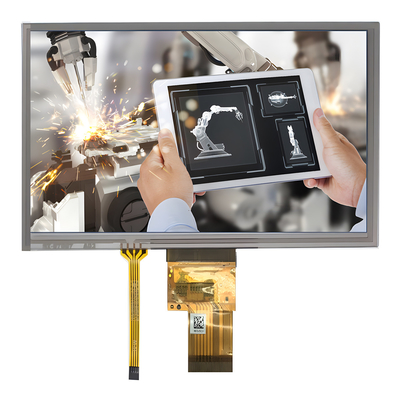

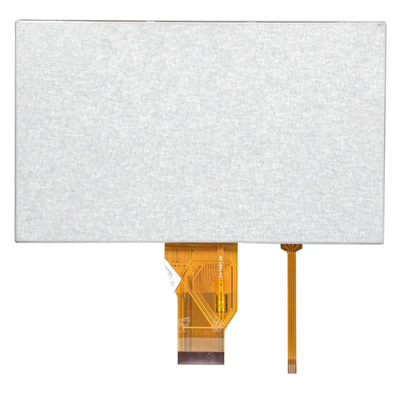

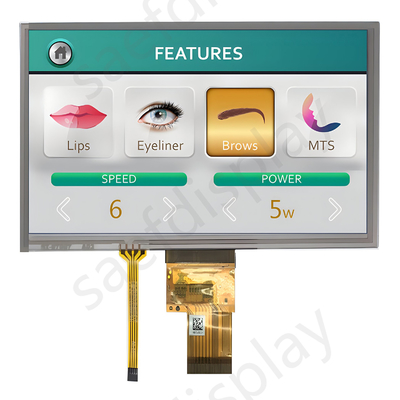

9 بوصة TFT LCD 800x480 مع منتج RTPالصورة
اختبار الموثوقية
| مادة الاختبار |
حالة الاختبار
|
التفتيش بعد الاختبار |
| عملية الحرارة العالية | 85 درجة مئوية لمدة 96 ساعة |
بعد الانتهاء من الاختبار، يجب وضع عينات LCD المختبرة في بيئة ذات درجة حرارة و رطوبة داخلية عادية لمدة 2-4 ساعات أو أكثر قبل الفحص الوظيفي والبصري.لا يسمح بأن تكون العينات بها العيوب التالية: 2كل وحدة مختبرة يمكن استخدامها فقط لمشروع اختبار واحد |
| عملية درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة عالية | 85 درجة مئوية لمدة 96 ساعة | |
| تخزين في درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تشغيل درجة حرارة عالية تشغيل الرطوبة | 60 درجة مئوية، 90٪ RH لمدة 72 ساعة | |
| الصدمة الحرارية | -10 درجة مئوية ((30 دقيقة) ~ +25 درجة مئوية ((5 دقيقة) ~ +60 درجة مئوية ((30 دقيقة) لمدة 10 دورات | |
| اختبار الاهتزاز (بدون تشغيل) |
التردد: 10~55 هرتز1.0 ملم وقت التنظيف: 11 دقيقة فترة الاختبار: 6 دورات لكل اتجاه من X و Y و Z |
|
| اختبار الكهرباء الثابتة | لمسة ±4KV، لمسة الهواء ±8KV |
