تفاصيل المنتج:
|
| منتج: | 2.8 بوصة شاشة TFT | القرار: | 240 * 320 |
|---|---|---|---|
| اتجاه الرؤية: | 12:00 | واجهة: | SPI |
| سائق IC: | ILI9341V | شاشة اللمس: | بدون لوحة لمسة |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | الرقم السري: | 13 دبوس |
| الاتصال: | FPC | إضاءة السطح: | 500 شمعة / م 2 |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.8 بوصة شاشة تي اف تي ال سي دي,شاشة LCD ذات واجهة متسلسلة SPI,240x320 نقطة TFT شاشة LCD,SPI Serial Interface TFT LCD Display,240x320 Dots TFT LCD Display |
||

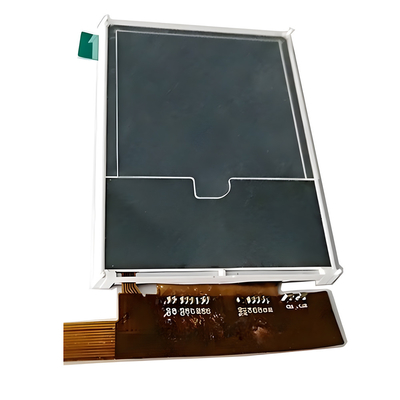

2.8 بوصة TFT شاشة LCD 240x320 نقطة TN SPI واجهة المنتج مقدمة
استعراض سريع للمنتج
الوصف
SF-TC280P-8722B-N هي وحدة SPI TFT-LCD ذات وضع 2.8 بوصة للصور ذات دقة 240x320 بكسل. وحدة SF-TC280P-8722B-N LCD مدمجة مع IC ILI9341V ؛ وهي تدعم واجهة SPI.تشغيل الجهد ((Vdd) يتراوح من 2.6 فولت إلى 3.3 فولت، القيمة النموذجية 2.8 فولت. هذا الاتجاه الرؤية الوحدة هي 12 ساعة ونسبة التباين 400:1.
SF-TC280P-8722B-N هو TFT-LCD في وضع صورة مع سطوع 500 نيت (القيمة النموذجية). يمكن تشغيل SF-TC280P-8722B-N عند درجات الحرارة من -20 °C إلى +70 °C ،درجة حرارة تخزينها تتراوح من -30°C إلى +80°Cإنه مثالي لنظام الباب الأمني، مشغل صوتي مصغّر، جهاز مراقبة الأطفال، وأجهزة اليد الأخرى.
2.8 بوصة TFT شاشة LCD 240x320 نقطة TN SPI واجهة رسم المنتج
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LEDK | أنا | الكاثود LED |
| 2 | LEDA | أنا | الـ LED Anode |
| 3 | الـ GND | أنا | أرضية الطاقة |
| 4 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 5 | RS | أنا | في SPI ذي 4 خطوط، يستخدم هذا الدبوس كـ D/CX (تحديد البيانات / الأوامر). |
| 6 | الـ SCL | أنا | في الواجهة المتسلسلة، يستخدم هذا كSCL. |
| 7 | إعادة تعيين | أنا | يستخدم هذا الدبوس لتحديد Data أو Command في الواجهة المتوازية |
| 8 | SDO | إدخال/خروج | إشارة الخروج |
| 9 | الـ SDA | أنا | إشارة الدخول |
| 10 | الـ GND | أنا | أرضية الطاقة |
| 11 | VDD | أنا | إمدادات الطاقة1.8V/2.8V الجهد |
| 12 | VDD | أنا | إمدادات الطاقة2.8 فولت |
| 13 | الـ GND | أنا | أرضية الطاقة |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | 12 | 15 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 80MA | - |
| تيار التوريد | إذا | - | 80 | 80 | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 256 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 500 | - | Cd/m2 | إذا = 80MA | بدون CTP |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 80MA | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 25 | - | السيدة | (1) (((2) | |
| 2 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
300 | 400 | - | - | (1) (((3) | |
| 3 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 60 | - | درجة | - | |
| θL | 60 | - | |||||||
| (فير) | Θ+ | - | 60 | - | |||||
| ـ ـ | - | 45 | - | ||||||

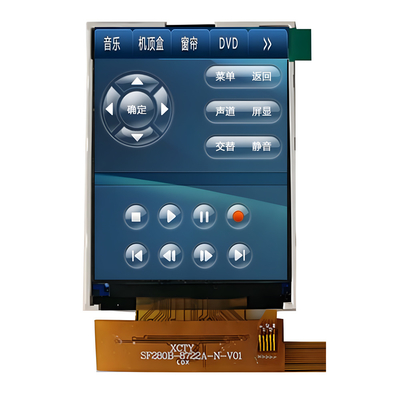

2.8 بوصة TFT شاشة LCD 240x320 نقطة TN SPI واجهة الصورة المنتج
