تفاصيل المنتج:
|
| منتج: | 3.7 بوصة شاشة TFT | القرار: | 480 × 800 |
|---|---|---|---|
| سائق IC: | HX8369-A01 | شاشة اللمس: | بدون |
| أبعاد الغطاء الزجاجي: | يمكن تخصيص | اتجاه الرؤية: | IPS جميع زوايا الرؤية |
| واجهة: | RGB 18 بت | الاتصال: | نوع الموصل |
| الرقم السري: | 40 دبابيس | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| مخطط خافت.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (ملم) | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3.7 بوصة شاشة TFT LCD,شاشة LCD من نوع IPS TFT,IPS type TFT LCD Display |
||
3.7 بوصة TFT شاشة LCD، 3.7 " شاشة LCD 480x800 بكسلات مقدمة المنتج
الخصائص
معلومات عن المنتج
| المنتج: | 3شاشة TFT بقيمة 7 بوصات |
| القرار: | 480×800 |
| اتجاه المشاهدة: | IPS جميع زوايا الرؤية |
| مركز التحكم بالشاحنة: | HX8369-A01 |
| شاشة لمسة: | بدون |
| مقاس الزجاج الغطاء: | يمكن تخصيصها |
| واجهة: | RGB 18 بت |
| الاتصال: | نوع الجهاز |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| رقم الدبوس: | 40 دبوس |
| الخطوط العريضة: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (ملم) |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
3.7 بوصة TFT شاشة LCD، 3.7 " شاشة LCD 480x800 بكسل رسم المنتج
تعريف الدبوس
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | الـ GND | أنا | الأرض |
| 2 | AVDD ((2.8 فولت) | أنا | إمدادات الطاقة 2.8 فولت |
| 3 | VDDIO ((1.8 فولت) | أنا | إمدادات الطاقة 1.8 فولت |
| 4-9 | R5-R0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 10-15 | G5-G0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 16-21 | B5-B0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 22 | LCDC_RST | أنا | إشارة الدخول LCM إعادة تعيين |
| 23 | LCDC_VSYNC | أنا | مزامنة عمودية إشارة في RGB I/F |
| 24 | LCDC_HSYNC | أنا | مزامنة أفقية إشارة في RGB I/F |
| 25 | SPI_SDO | أنا | إشارة الخروج المتسلسل في SPI I/F. |
| 26 | SPI_SDI | أنا | إشارة المدخلات المتسلسلة في SPI I/F. |
| 27 | SPI_SCLK | أنا | إشارة ساعة متزامنة في SPI I/F. |
| 28 | SPI_CS | أنا | الشريحة تحديد دبوس المدخلات (Low enable) في SPI I/F. |
| 29 | LCDC_PCLK | أنا | إشارة ساعة البكسل في RGB I / F. |
| 30 | LCDC_DEN | أنا | إشارة تمكين البيانات في وضع RGB I/F 1. |
| 31 | LEDK8 | أوه | الكاثود LED |
| 32 | LEDK7 | أوه | الكاثود LED |
| 33 | LEDK6 | أوه | الكاثود LED |
| 34 | LEDK5 | أوه | الكاثود LED |
| 35 | LEDK4 | أوه | الكاثود LED |
| 36 | LEDK3 | أوه | الكاثود LED |
| 37 | LEDK2 | أوه | الكاثود LED |
| 38 | LEDK1 | أوه | الكاثود LED |
| 39 | LEDA | أوه | الـ LED Anode |
| 40 | الـ GND | أنا | الأرض |
الحد الأقصى المطلق
خصائص التيار المباشر
الضوء الخلفي الخصائص الكهربائية البصرية
الخصائص البصرية

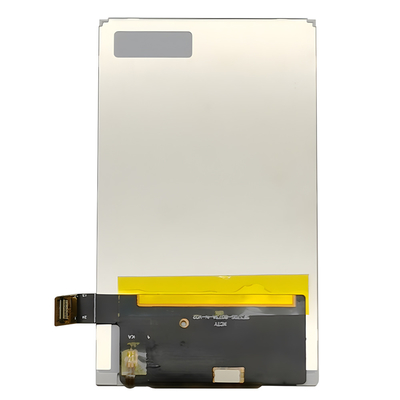

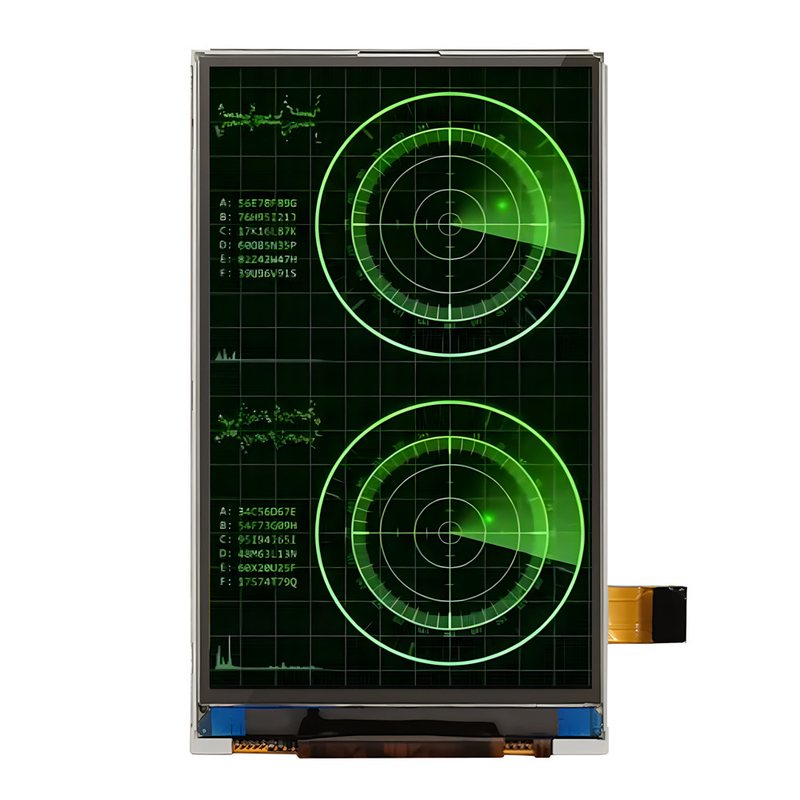

3.7 بوصة TFT شاشة LCD، 3.7 " شاشة LCD 480x800 بكسل صورة المنتج
منشآت المصنع والشهادات
