تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة شاشة TFT LCD | القرار: | 480×640 نقطة |
|---|---|---|---|
| سائق IC: | ILI9806E أو ST7701 أو ما يعادلها | شاشة لمسة: | بدون شاشة لمسة (يمكن تخصيصها) |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | اتجاه الرؤية: | مجاني(80/80/80/80) |
| مخطط خافت.: | 50 ((W) × 69.2 ((L) × 2.35 ((T) mm | المنطقة النشطة: | 43.20 × 57.60 ملم |
| واجهة: | RGB (قابل للتخصيص) | الاتصال: | نوع موصل FPC |
| الرقم السري: | 40 دبابيس (قابلة للتخصيص) | إضاءة السطح: | 260 شمعة/م2 (نيت) |
| مصدر التيار: | 3.2 فولت | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.8 بوصة TFT وحدة عرض LCD |
||
2.8 بوصة 480X640 نقطة TFT LCD Industrial Display Module واجهة RGB، الصين 2.8 بوصة TFT المصنع المورد مقدمة المنتج
هذا المنتج هو شاشة عرض عالية الدقة PPI بحجم قطري 2.8 بوصة و دقة 480x640. الشاشة بأكملها أكثر وضوحًا وأكثر حساسية. بالإضافة إلى ذلك ،يستخدم تكنولوجيا العرض الكاملة IPS لجعل هذا المنتج مناسب لبعض التطبيقات الراقية.
SF-TO280PY-8990B-N وحدة TFT LCD هي 2.8 ′′ بوصة شعبة الحجم وضع صورة 480x640 عالية الدقة عرض ملون كامل، و SF-TO280PY-8990B-N وحدة LCD تدعم واجهة RGB.الواجهة قابلة للتخصيص. نموذج SF-TO280PY-8990B-N يحتوي على أبعاد الوحدة من 50 ((W) x 69.2 ((L) x 2.35 ((T) mm وحجم المنطقة النشطة من 43.20 x 57.60 mm. SF-TO280PY-8990B-N متكاملة مع ILI9806E ،أو ST7701 أو جهاز التحكم في وحدة تحكم IC المتساوية على الوحدة، وتتراوح جهد إمداداتها المنطقية من 2.6V إلى 3.4V. القيمة النموذجية هي 3.2V. ضوء السطح هو 260 cd / m2 (Nits). هذا النموذج لديه درجة حرارة تشغيل عند -20 إلى 70 درجة ،ودرجة حرارة التخزين عند -30 إلى 80 درجة.
تم استخدام هذا النموذج على نطاق واسع في محطة POS ، قارئ النقد ، الأنظمة المضمنة ، الأتمتة ، GPS ، المعدات الطبية ، الأجهزة الصناعية ،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
المواصفات الميكانيكية:
| البند | المواصفات | الوحدة |
| حجم العرض | 2.8 | بوصة |
| الأبعاد الخارجية | 50*69.2*235 | ملم |
| مركز التحكم بالشاحنة | ILI9806E-2C | - |
| نوع الواجهة | RGB | قليلاً |
وصف الرمز:
| رقم الهاتف | الرمز | الوظيفة |
| 1 | مصباح LED | الضوء الخلفي LED ((كاثود) |
| 2 | LED+ | الضوء الخلفي LED ((الأنود) |
| 3 | الـ GND | الأرض |
| 4 | VDD | إمدادات الطاقة 2.8 فولت |
| 5- 12 | DB0-DB7 ((B0-B7) | البيانات الزرقاء RGB |
| 13-20 |
DB8-DB15 ((G0-G 7) |
بيانات RGB الخضراء |
| 21-28 |
DB16-DB23 ((R0-R 7) |
البيانات الحمراء RGB |
| 29 | الـ GND | الأرض |
| 30 | PCLK | إشارة ساعة نقطة لعملية واجهة RGB |
| 31 | VDD | إمدادات الطاقة 2.8 فولت |
| 32 | HSYNC | إشارة مزامنة خطية لتشغيل واجهة RGB |
| 33 | VSYNC | إشارة مزامنة الإطار لعملية واجهة RGB |
| 34 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 35 | NC | NC |
| 36 | الـ GND | الأرض |
| 37 | CS | الشريحة تحديد دبوس الإدخال |
| 38 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 39 | الـ SCL | ساعة واجهة SPI |
| 40 | الـ SDA | إشارة المدخلات المتسلسلة |
2.8 بوصة 480X640 نقطة TFT LCD Industrial Display Module واجهة RGB، الصين 2.8 بوصة TFT المصنع المورد رسم المنتج
الضوء الخلفي:
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | - | 3.2 | - | V | إذا = 80 mA | - |
| تيار التوريد | إذا | - | 80 | mA | - | ||
| الجهد العكسي | Vr | - | 5 | V | |||
| تبديد الطاقة | Pd | - | mW | ||||
| كثافة الضوء لـ LCM |
- |
- | 260 | - | Cd/m2 | إذا = 80mA | - |
| التوحيد لـ LCM | 80 | % | إذا = 80 mA | - | |||
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 25 | 35 | السيدة | (1) (((2) | |
|
2 |
النقل (بدون مقطّب) |
T ((%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
معدل التباين |
سي سي |
θ=0، عادي مشاهدة الزاوية |
700 |
1000 |
- |
- |
(1) (((3) |
|
|
4 |
المشاهدة الزاوية |
هُو. | θR |
CR>10 |
- | 85 | - |
درجة |
|
| θL | - | 85 | - | ||||||
| (فير) | Θ+ | - | 85 | - | |||||
| ـ ـ | - | 85 | - | ||||||
|
5 |
الكروماتيسيت |
الأبيض | إكس |
ضوء سي |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| أحمر | إكس | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| أخضر | إكس | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| الأزرق | إكس | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

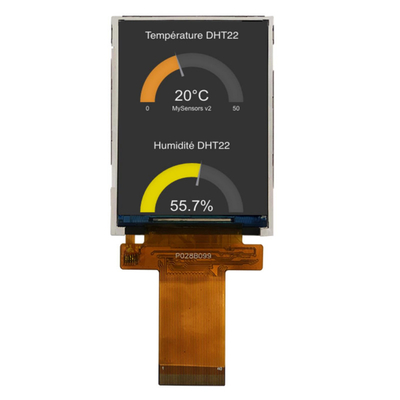

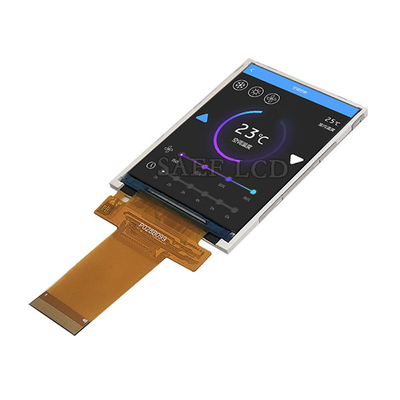

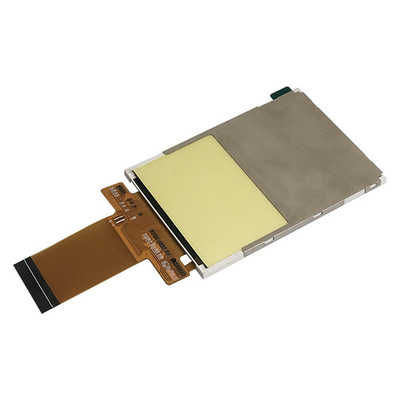

2.8 بوصة 480X640 نقطة TFT LCD Industrial Display Module واجهة RGB، الصين 2.8 بوصة TFT المصنع المورد صور المنتج
منشآت المصنع والشهادات
لوحة لمسة سعة متوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية الموقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
