15.6 بوصة TFT الصناعية الشاشة الصينية المورد، متعدد الوسائط المثلى 15.6 بوصة FHD TFT شاشة LCD مع 1000 نيتس

15.6 بوصة TFT الصناعية الشاشة الصينية المورد، متعدد الوسائط المثلى 15.6 بوصة FHD TFT شاشة LCD مع 1000 نيتسوصف المنتج

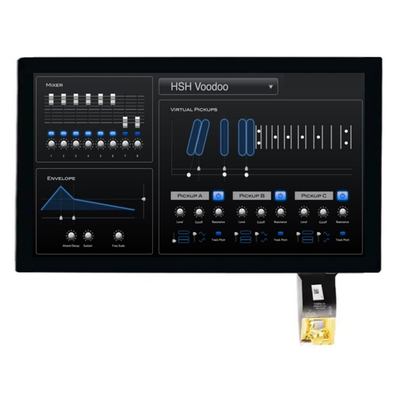

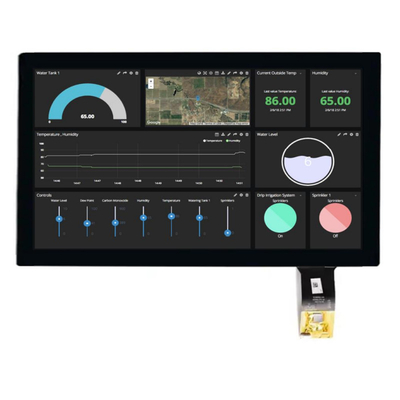

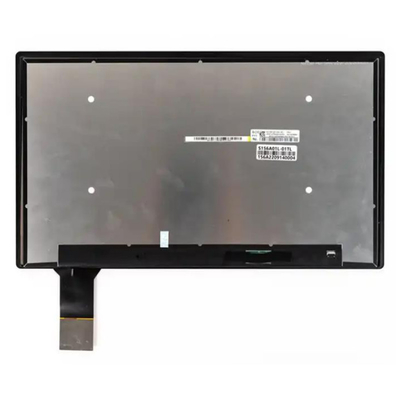

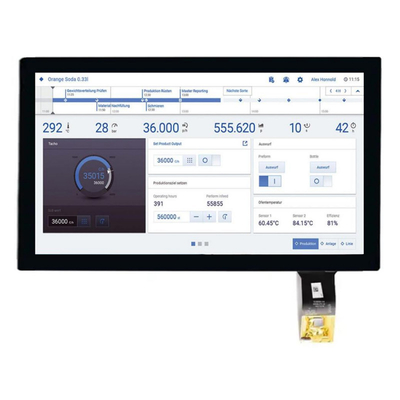

شاشة SFTO1560SMT-7050A3-N PCAP TFT هي وحدة LCD TFT ذات مصفوفة ملونة نشطة بطول 15.6 بوصة تستخدم TFTs من السيليكون غير المكشوف (الترانزستورات ذات الأفلام الرقيقة) كأجهزة التبديل النشطة. هذه الوحدة لديها 15.6 بوصات مقاسة قطريًا فعالًا مع دقة Full-HD (1920 أفقي بواسطة 1080 صف من البكسل الرأسي)يتم تقسيم كل بكسل إلى نقاط حمراء، خضراء، زرقاء والتي يتم ترتيبها في شريط عمودي ويمكن لهذه الوحدة عرض 16.7M ((تمدوئة) ((6bit+2FRC) الألوان ومجموعة الألوان 45%.السائق LED للقيادة الضوء الخلفي بنيت في هذا الطراز.

يعرض شاشة SFTO1560SMT-7050A3-N PCAP TFT الرسومات والنصوص على لوحة 1920 × 3 × 1080 بـ 16.7M ((8bit) الألوان باستخدام واجهة eDP (Embedded Display Port) Ver1.2 وتوفير +3.فولتاج التغذية 3VDC للقيادة في لوحة TFT-LCDفي هذه لوحة SFTO1560SMT-7050A3-N TFT-LCD، تم دمج مرشحات لون لأداء لون ممتاز لتحقيق صور أكثر إشراقا ووضوحا،جعل هذا العرض الأمثل للاستخدام في تطبيقات الوسائط المتعددة.المشاهدات المثلى في جميع الاتجاهات.بدون جهاز تحكم LED يدفع الضوء الخلفي.مواصفات معدل نقل EDP: 2.7Gbps / 2 lane 8bit.

* نوع الاحتياطي
* واجهة eDP
* استجابة عالية السرعة
* عمق لون 6 بتات (Hi-FRC) ، عرض 16.7M ألوان
* إضاءة خلفية من نوع الحافة المدمجة (LED)
* متوافق مع RGB98٪ و NTSC45٪ (NTSC72٪ متوفر أيضا)
* نسبة الضوء والتباين العالية، وانعكاس منخفض وزاوية عرض واسعة
* DE (تمكين البيانات) فقط
* خالية من الـ Rohs و Halogen
* TEO 6.0، ES6.0 متوافق
* تصحيح غاما

الخصائص:

15.6 بوصة TFT الصناعية الشاشة الصينية المورد، متعدد الوسائط المثلى 15.6 بوصة FHD TFT شاشة LCD مع 1000 نيتسالمنتج Iالعجوز

15.6 بوصة TFT الصناعية الشاشة الصين المورد، متعدد الوسائط المثلى 15.6 بوصة FHD TFT شاشة LCD مع 1000 نيتس المنتجالرسم

مقدمة إلى eDP واختلافاتها عن DP

التحكم في الضوء الخلفي أو وظائف اللوحة الأخرى

من خلال قناة AUX في عام 2010 ، أصدرت VESA eDP 1.2، الذي أضاف القدرة على التحكم في الضوء الخلفي لوحة وغيرها من الوظائف عن طريق إرسال أوامر التحكم من خلال AUX،والتي يمكن أن تقلل من عدد كابلات eDP (هذه الكابلات المدرجة الآن باعتبارها اختياري في الواجهة الفيزيائية أعلاه)في الوقت نفسه، يضيف eDP 1.2 أيضًا إمكانيات جديدة أخرى للحد من عدد جهات الاتصال والأسلاك في المرفق، والذي يلعب دورًا رئيسيًا في تقليل وزن وحجم النظام.من خلال قناة AUX، يمكن لـ eDP التحكم في وظائف لوحات العرض التالية: قم بتشغيل الإضاءة الخلفية أو إيقاف تشغيلها يتم ضبط سطوع الإضاءة الخلفية بتردد PWM للإضاءة الخلفية.تمكين أو إيقاف ضبط الضوء الخلفي الديناميكييستخدم محرك ألوان، أو خوارزمية تثبيت، أو يضع شاشة سوداء للتعديل. على سبيل المثال،بعض العلامات التجارية سوف تختار أن يكون جانب النظام مسؤولا عن ضبط الضوء الخلفي الديناميكي على بعض الطرازات، وجانب اللوحة للنماذج الأخرى لتكون مسؤولة عن ضبط الضوء الخلفي الديناميكي ، لذلك فإن التحكم في الضوء الخلفي من خلال قناة AUX يعطي المزيد من المرونة لتصميم النظام.

يمكن أن يطيل PSR عمر بطارية الأجهزة المحمولة

من المحتمل أن PSR هي الميزة الجديدة الأكثر مناقشة في eDP. يسمح PSR للنظام بتقليل استهلاك الطاقة الإجمالي للنظام عند عرض الصور الثابتة.بما أن الشاشة غالباً ما تكون مجمدة في حالات الاستخدام الحقيقية، يمكن لـ PSR تمديد عمر البطارية للأجهزة المحمولة بشكل فعال. إذا كانت لوحة العرض تريد دعم PSR ، يجب أن يكون لـ TCON ذاكرة عازلة مدمجة في اللوحة ، عند عرض شاشة ثابتة ،سيخزن TCON الصورة في ذاكرة العازل، في هذا الوقت، فإن جهاز مصدر الصورة (GPU أو وحدة المعالجة المركزية) سوف تتوقف عن نقل الصورة، وقطع واجهة نقل الصورة، في هذا الوقت،سيظهر TCON تلقائيًا الصورة المخزنة في الذاكرة، وهذا هو السبب في أن هذه الوظيفة تسمى التحديث التلقائي لوحة، ويمكن أن تقلل من الاستهلاك الكلي للطاقة من النظام. ظهرت وظيفة PSR للمرة الأولى في مواصفات eDP 1.3،الجيل الأول من PSR، المعروف أيضا باسم PSR1، عند الدخول إلى شاشة ثابتة، إذا كان أي جزء من الصورة يتغير، يجب تحديث الشاشة بأكملها، يجب إعادة نقل مخرج الصورة،والذاكرة يجب أيضا أن يتم تخزينها مرة أخرى في شاشة كاملةمع eDP 1.4 Gen 2 PSR، المعروف أيضا باسم PSR2، جزء فقط من الشاشة تحتاج إلى تحديث،مما يعني أن معالج الرسومات يحتاج فقط لنقل كمية صغيرة من البيانات التي تحتاج إلى تحديثبالمقارنة مع PSR1 ، يحتاج معالج الرسومات إلى العمل لفترة أقل ، مما يمكن أن يقلل من استهلاك الطاقة ، ويدعى هذا الجزء من PSR2 التحديث الجزئي.ميزة التحديث الجزئي تقدم مجموعة جديدة بالكامل من التحديات لمصممي الرقائقأولاً وقبل كل شيء، كان على الشريحة أن تدعم ميزة جديدة تسمى Frame Sync، والتي تسمح لوحة العرض بالتزامن مع الساعة على الإخراج عندما يتم فصل القناة الرئيسية.يتم مزامنة هذه الوظيفة مع جهاز الاستقبال باستخدام ترميز ساعة النظام القابلة للتعديل (GTC) المحددة في إرسال AUX DisplayPort 1.2a. يسمح مزامنة الإطار لمخرج الصورة بتحديث البيانات المخزنة في ذاكرة العازل في اللوحة في الوقت المناسب. ميزة أخرى تمت إضافتها إلى PSR2 هي إدارة طاقة الرابط المتقدمة ،المعروف أيضا باسم ALPM، كما هو محدد في eDP 1.4يتطلب ALPM من الشاشة أن تكون قادرة على الخروج من حالة الاستعداد والنوم بسرعة كبيرة ؛ 500 نانوسانية يجب أن تكون خارج حالة الاستعداد و 20 ميكرو ثانية يجب أن تكون خارج حالة النوم ،والذي هو أسرع بكثير من تدريب لا وصلةوالذي يستغرق حوالي 100 ميكرو ثانية.

خفض القناة الرئيسية و AUX فولتاج الضغط

قبل eDP 1.4، الطبقة الفيزيائية (PHY) من مخرج مواصفات eDP لديها نفس مستوى الضغط الذي يرتفع مع مخرج DisplayPort ،لذلك يمكن تحويل جهاز إخراج DisplayPort إلى مخرج eDP مع أدنى تغييرات البروتوكول، مما يوفر المرونة في تصميم النظام والموت. هذا التصميم القديم هو جوعى للطاقة للعديد من التطبيقات. في تطبيقات DisplayPort،الخروج يدعم مجموعة واسعة من إشارات التفاضل والجهد وتأرجح أبعاد، من حد أدنى 400mVpp إلى حد أقصى 1.2Vpp. ومع ذلك ، في تطبيقات eDP ، يحتوي 400mVpp على تأرجح فولتاج أكبر مما هو مطلوب في معظم المستقبلات ،خاصة عند استخدام كابل عرض قصير فقطونتيجة لذلك، يقلل eDP 1.4 من نطاق القناة الرئيسية إلى 200mVpp، مما يقلل بشكل كبير من استهلاك الطاقة في واجهة نقل عالية السرعة.بالإضافة إلى تقليل التيار الكهربائي، يضيف إعادة النظر في eDP 1.4 أيضًا مرونة تعديل السعة المخصصة ومرونة تعديل التأكيد المسبق ، والتي يمكن أن تلبي بشكل أفضل خصائص مسارات نقل القناة الرئيسية المختلفة. eDP 1.4 يوفر أيضا خيار لتشغيل قناة أوكس في درجات عالية أقل، لأن AUX قناة ثنائية الاتجاه ، وهو تغيير سيؤثر على كل من تصميمات المستقبل والمخرج. بالإضافة إلى ذلك ، من أجل زيادة خفض استهلاك الطاقة ووقت الاستجابة ،يتم تقليل عدد إشارات المزامنة التي يتم إرسالها قبل أن تبدأ قناة AUX في الإرسال.

مزيد من المرونة في اختيار سعر التحويل

يوفر eDP 1.4 المزيد من المرونة في اختيار معدلات الإرسال للقنوات الرئيسية.4، كانت معدلات قناة eDP الرئيسية هي نفسها تمامًا مثل DisplayPort ، عند 1.62 Gbit / s و 2.7 Gbit / s و 5.4 Gbit / s ، في حين أضاف eDP 1.4 خيارات معدلات جديدة: 2.16 Gbit / s و 2.43 Gbit / s و 3.24 جيجابايت/ثانية و 4.32 جيجابايت / ثانية بغض النظر عن eDP أو DisplayPort، فإنها سوف تختار أساسا عرض النطاق الترددي الكبير بما فيه الكفاية وقناة النقل لنقل بيانات الصورة،ولكن معدل نقل أعلى يعني استهلاك طاقة أعلى، ومعدل نقل مرتفع للغاية هو أيضًا نفايات. يوفر eDP 1.4 المزيد من خيارات معدل النقل ، مما يسمح باختيار معدل النقل الأكثر مثالية في التطبيقات العملية. على سبيل المثال ،لإرسال 1،920×1،200، لوحة اللون 24 بت، يمكن للمصمم استخدام قناتين رئيسيتين في 2.7 جيجابت / ثانية أو قناة رئيسية واحدة في 5.4 جيجابت / ثانية.200، لوحة اللون 24 بت تحتاج فقط إلى أن يتم نقلها في 3.7 جيجابت / ثانية، ويوفر 4.32 جيجابت / ثانية من عرض النطاق الترددي الكافي لقناتين من 2.7 جيجابت / ثانية أو قناة واحدة من 5.4 جيجابت / ثانية.920 × 1،200 لوحة تزيد إلى 30 بت، وسوف يزيد عرض النطاق الترددي المطلوب إلى 4.625 جيجابت / ثانية، وسوف عرض النطاق الترددي المذكور أعلاه لن يكون كافيا. قبل eDP 1.4، هذا الوضع كان لا بد من مضاعفة معدل الإرسال، أو زيادة عدد القنوات، من قناتين إلى أربع قنوات، ولكن في eDP 1.4، يتعين فقط زيادة معدل النقل من 2.7G إلى 3.24G ، أي أن هناك عرض النطاق الترددي الكافي من 5.184Gbit / s لنقل البيانات ،ويمكن تقليل استهلاك الطاقة من الطبقة المادية لواجهة القناة الرئيسية في نهاية الإخراج والمستقبل، ويمكن أيضا تقليل استهلاك الطاقة من خط الموازنة في نهاية لوحة. بالإضافة إلى خيارات معدل نقل إضافية المذكورة أعلاه، eDP 1.4 يوفر أيضا خيار سرعات مخصصة، والتي لا تطبق على لوحة العرض العامة eDP، ولكن تم تصميمها لبعض تطبيقات النظام المحددة.

إضافة ضغط بيانات العرض

ميزة جديدة أخرى تمت إضافتها في eDP 1.4 هي دعم نقل بيانات الفيديو المضغوطة،والتي تم تعريفها في معيار VESA DSC (ضغط تدفق العرض) ومن المتوقع إصدارها في مارس 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateإذا كان عرض النطاق الترددي المطلوب أصغر ، فإن عدد القنوات المطلوبة للقناة الرئيسية ينخفض أيضًا ، مما يعني عددًا أقل من الخطوط.سوف تكون جودة الإرسال أفضل، ويمكنك أيضا اختيار استخدام كابل أرخص. بالإضافة إلى ذلك، في وضع PSR، يمكن تقليل كمية البيانات التي تحتاج إلى تخزين باستخدام تكنولوجيا الضغط،ويمكن استخدام ذاكرة عازلة أصغرفي الأصل ، تضمنت مواصفات eDP 1.4 وحدة خدمات نقل تيار العرض المضغوط ، ولكن VESA قررت استبدالها بمواصفات DSC الجديدة.

نقل البيانات متعددة اللمسات عبر AUX

أصبحت الأجهزة المحمولة مع لوحات اللمس شائعة، وسيتم تجهيز أجهزة الكمبيوتر الشخصية التقليدية بألواح اللمس لمزيد من التطبيقات.مثل نظام تشغيل مايكروسوفت Windows 8 الذي يدعم وظائف اللمسوقد تم استخدام eDP على نطاق واسع في الأجهزة اللوحية وأجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر الشخصية AIO، وهذه التطبيقات يمكن أن تدعم أيضا اللمس.يجب نقل البيانات متعددة اللمسات عبر واجهة USB منفصلة، وفي المستقبل، إذا تم نقل البيانات متعددة اللمسات من خلال قناة AUX، يمكن القضاء على هذه الواجهة USB. ومع ذلك، هذه الميزة لن تخمر في أي وقت قريب،حيث أن شريحة سائق العرض وشريحة اللمس مستقلة ولديها واجهات خاصة بها، لذلك هذه الميزة eDP 1.4 سوف تلعب دورا كبيرا فقط عندما يتم دمج شريحتين. وظيفة نقل البيانات متعددة اللمسات عبر قناة AUX تدعم مواصفات البرمجيات الثابتة USB HID،و eDP 1.4 يحدد عنوانًا جديدًا لـ DPCD scratchpad على جانب المستقبل لتمكين وظيفة Multi-touch ، والتي تشمل بيانات التكوين المتعلقة بدعم Multi-touch وغيرها من نقل البيانات.

لم يتم نشر مواصفات اختبار التوافق بعد

لم تنشر VESA مواصفات اختبار التوافق eDP 1.4. في عام 2011، نشرت VESA إرشادات eDP 1.3.التي تشمل واجهات الطبقة المادية وطبقة الرابط (طبقة الرابط) لم يتم نشر مواصفات اختبار التوافق بعد VESA لم تنشر eDP 1.4 مواصفات اختبار التوافق. في عام 2011، نشرت VESA مبادئ توجيهية eDP 1.3، والتي تضمنت مبادئ توجيهية مثل واجهة الطبقة المادية وطبقة الرابط. ومع ذلك، في التطبيق العملي،مصنع النظام سوف يتحقق من المواد ذات الصلة لنظام eDP، بما في ذلك التوافق والتشغيل التشغيلي للمخرج، خط الاتصال والمستقبل.

بسبب عدد كبير من إصدارات eDP ومجموعة متنوعة من التطبيقات للأنظمة المختلفة ، من الصعب جدًا تحديد مواصفات الاختبار التي يمكن أن تلبي جميع تطبيقات النظام.على عكس DisplayPort الخارجي، المستهلكين ليس لديهم الفرصة لاختيار الكابل الداخلي ولوحة العرض، لذلك VESA ليس لديها التعريف اللازم اللازم لمواصفات اختبار التوافق،ومصنعي النظام بحاجة إلى العمل مع الموردين المختلفين لمكونات eDP لضمان أن النظام يعمل بشكل صحيح.
