تفاصيل المنتج:
|
| منتج: | شاشة TFT LCD دائرية مقاس 4 بوصة | واجهة: | MIPI (قابل للتخصيص) |
|---|---|---|---|
| شاشة اللمس: | مع CTP اختياري | اتجاه الرؤية: | اي بي اس (80/80/80/80) |
| الرقم السري: | 30 دبابيس | حجم الوحدة: | 105.3x109.61x2.3 ملم |
| المنطقة النشطة: | القطر 101.92 ملم | إضاءة السطح: | 500-1000 cd/m2 (نيتس) |
| درجة الحرارة التشغيل.: | -30 درجة مئوية إلى +85 درجة مئوية | عمر LED: | 40000 ساعة |
| إبراز: | لوحة التحكم في السيارة TFT LCD,4 بوصات شاشة LCD TFT مستديرة,شاشة LCD دائرية من طراز السيارات,4 inch Round TFT LCD,Automotive Grade Circular LCD |
||
شاشة LCD TFT مستديرة 4 بوصات، شاشة LCD دائرية ذات درجة السيارات مع واجهة MIPI، 500-1000 نيتس
للوحة التحكم بالسيارة
وصف المنتج
سيف تيك SF-TO400XC-8996A2-N هو شاشة TFT LCD ذات الدرجة السيارات تستخدم على نطاق واسع لوحة التحكم في السيارات. حجمها الشعاعي هو 4 بوصة مع دقة شاشة 720x720 بكسل. يدعم واجهة MIPI ،وتتراوح جهد التغذية (Vdd) من 2.6 فولت إلى 3.6 فولت، 2.8 فولت نموذجي
SF-TO400XC-8996A-N وحدة TFT LCD هي وضع دائري مع سطوع 500-1000 نيت (القيمة النموذجية). كما تتوفر الوحدة لـ PCAP (شاشة لمس سعة مشروعة) اختياريًا.يمكن أن تعمل في درجات الحرارة من -30 °C إلى +85 °C;
| موضوع المعلومات العامة | المحتوى |
| حجم شاشة LCD (شمالية) | 4 بوصة TFT مستديرة |
| هيكل الوحدة | شاشة TFT |
| نوع شاشة LCD | TFT/TRANSMISSIVE |
| وضع العرض LCD | عادةً أسود |
| الاتجاه الموصى به | IPS جميع زوايا الرؤية |
| حجم الوحدة (W × H × T) | 105.3x109.61x2.3 ملم |
| المنطقة النشطة (W × H) | 101.92 ملم قطر |
| عدد البكسلات (دقة) | 720RGB×720 بكسل |
| نوع واجهة الوحدة | واجهة MIPI |
| التشغيل الاحتياطي. | -30°C إلى +85°C |
| ضوء السطح | 1000 cd/m2 |
| أرقام الألوان | 16.7M |
| نوع الضوء الخلفي | مصباح ليد أبيض |
تعريف الدبوس
الرقم رقم رقم PIN اسم وصف
1 LEDA LED anode
2 LEDK1 الكاثود LED
3 LEDK2 الكاثود LED
4 إمدادات الطاقة VCI 2.8 ~ 3.3 فولت
5 إمدادات الطاقة IOVCC 1.8V-2.0V
6 إعادة تعيين إشارات إعادة تعيين LCM
7 TE إنتاج تأثير التمزق
8 PWM مخرج تردد PWM لتحكم السائق LCD.
9 GND أرضية
10 إشارات بيانات DSI-D0+
11 إشارات بيانات DSI-D0
12 جنيه جنيه
13 إشارات بيانات D1P DSI-D1+
14 إشارات بيانات D1N DSI-D1
15 جنيه جنيه
16 CLKP DSI-Clock+
17 CLKN DSI-ساعة
18 جنيه جنيه
19 إشارات بيانات DSI-D2+ D2P
20 إشارات بيانات D2N DSI-D2
21 جنيه جنيه
22 إشارات بيانات D3P DSI-D3+
23 إشارات البيانات D3N DSI-D4
24 جنيه جنيه
25 TP_INT لمسة مقطوعة
26 إشارة بيانات TP_SDA Touch IIC
27 TP_SCL إشارة ساعة IIC لمس
28 TP_RESET إشارة إعادة ضبط اللمس
29 TP_VCI لمسة مصدر الطاقة
30 TP_IOVCC لمسة مصدر الطاقة
فولتاج إمدادات الطاقة للمنطق VDD 0.3 ~ 3.6 فولت
الجهد المدخل Vin VDD+0.3 V
درجة حرارة التشغيل Topr -30°C إلى +85°C
درجة حرارة التخزين Tstg من -30°C إلى +85°C
الجهد التشغيلي VDD 2.6 2.8 3.3 فولت
توفير التيار IDD: 30 mA (VDD=2.8V،Ta=25°C)
الجهد المدخل: HIV 0.8VDD min- IL: 0.2VDD Max
تسرب المدخل:
الحالي IIL: -1.0 - 1.0 UA (VIN=VDD أو VSS)
شاشة LCD TFT مستديرة 4 بوصات، شاشة LCD دائرية ذات درجة السيارات مع واجهة MIPI، 500-1000 نيتس
للوحة التحكم بالسيارة
رسم المنتج
شاشة LCD TFT مستديرة 4 بوصات، شاشة LCD دائرية ذات درجة السيارات مع واجهة MIPI، 500-1000 نيتس
للوحة التحكم بالسيارة

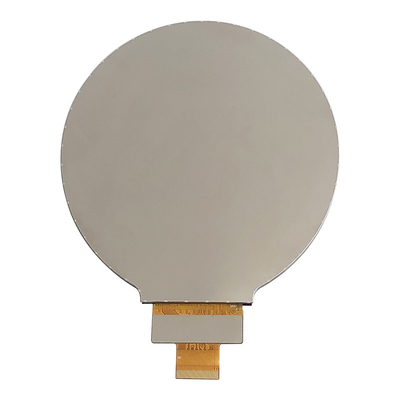

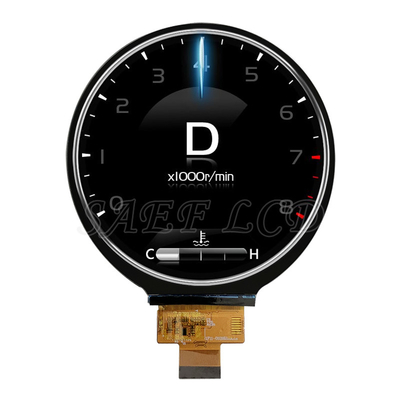

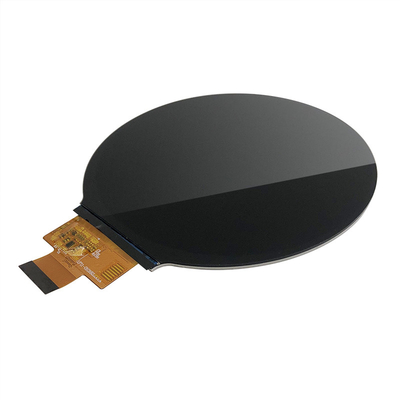

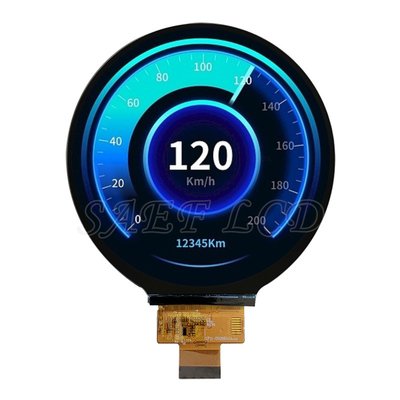

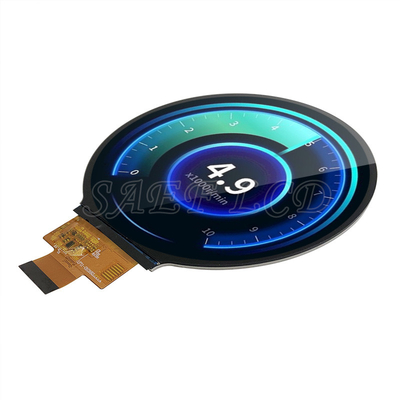

صورة المنتج
