تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة 5 بوصة SPI TFT LCD | هيكل المنتجات: | TFT + ثنائي الفينيل متعدد الكلور |
|---|---|---|---|
| القرار: | 800 * 480 | إضاءة السطح: | 500 شمعة / متر مربع - 1000 شمعة / متر مربع |
| شاشة لمسية: | CTP و RTP اختياري | دبابيس: | 20 |
| درجة الحرارة التشغيل.: | –30 إلى + 85 | اتجاه الرؤية: | زاوية عرض IPS بالكامل (80/80/80/80) |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD للواجهة التسلسلية SPI,شاشة TFT LCD 800 × 480 نقطة,شاشة عرض TFT صناعية من الدرجة الصناعية IPS |
||
5 بوصة واجهة SPI TFT LCD ، شاشة عرض 5 بوصة من فئة السيارات
SAEF TECHNOLOGY SFTO500HQ-7012A-N هي شاشة TFT-LCD كاملة مقاس 5 بوصات وبدقة 800 × 480 (800 أفقيًا × 480 بكسل عموديًا).يمكن استخدامه في الأنظمة المدمجة والأتمتة والمعدات الطبية والأجهزة الصناعية ومعدات الأمان التي تتطلب شاشة TFT بجودة عالية وصورة ملونة.SFTO500HQ-7012A-Nهو نوع IPS-LCD TFT مع سطوع 500-1000 شمعة / م 2 (القيمة النموذجية).يمكن أن تعمل في درجات حرارة من -30 إلى + 85.
| عنصر المعلومات العامة | محتويات |
| حجم شاشة LCD (قطري) | 5 بوصة IPS |
| هيكل الوحدة | شاشة LCD + PCB |
| نوع شاشة ال سي دي | TFT / الإرسال |
| وضع شاشة LCD | عادة أسود |
| اتجاه العرض الموصى به | كل عرض الساعة |
| حجم الوحدة (W × H × T) | 137.30 × 80.97 × 5.50 ملم |
| منطقة نشطة (W × H) | 108.00 × 64.80 ملم |
| عدد البكسل (الدقة) | 800RGB × 480 بكسل |
| درجة البكسل (W × H) | 0.135 × 0.135 ملم |
| نوع واجهة الوحدة النمطية | 3 سلك واجهة SPI |
| وحدة الجهد المدخلات | 5 فولت |
| أرقام اللون | 16.7 مليون |
| نوع الإضاءة الخلفية | الصمام الأبيض |
5 بوصة واجهة SPI TFT LCD ، رسم عرض السيارات من الدرجة 5 بوصة

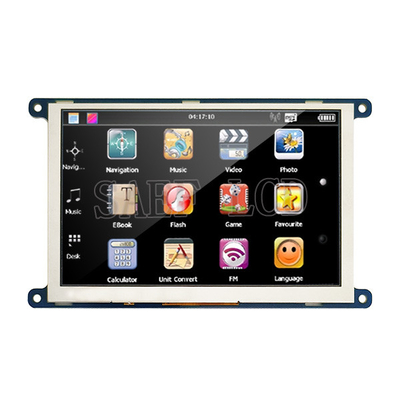

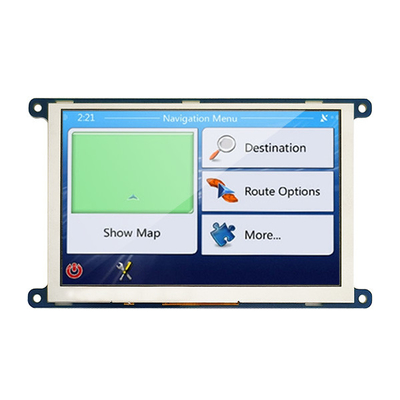

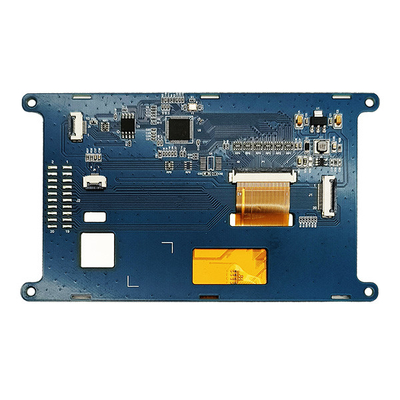

5 بوصة SPI واجهة TFT LCD ، السيارات الصف 5 بوصة عرض صورة المنتج
تعريف الدبوس:
وصف واجهة J1 & J2
Pin1 ~ 2 ، VCC5V / إمداد الطاقة / وحدة إمداد الطاقة (نوع 5 فولت)
Pin3 ~ 4 ، GND / مصدر الطاقة / أرضي الطاقة
Pin5 ، LCD_CS / I / Chip حدد دبوس I / F تسلسلي من 3 أسلاك.
Pin6 ، NC / - / لا يوجد اتصال
Pin7 ، LCD_SCLK / I / Clock من سلسلة I / F ذات 3 أسلاك.
Pin8 ، LCD_INT / O / خرج المقاطعة للمضيف للإشارة إلى الحالة.
Pin9 ، LCD_RST / I / هذا هو دبوس إعادة تعيين نشط منخفض لشاشات الكريستال السائل.
Pin10 ، LCD_SDA / I / O / دبوس بيانات ثنائي الاتجاه من 3 أسلاك SPI I / F.
Pin11، CTP_INT (NC) / O / CTP المقاطعة الخارجية للمضيف
إدخال الساعة Pin12 ، CTP_SCL (NC) / I / CTP I2C
إدخال وإخراج بيانات Pin13 و CTP_SDA (NC) / I / O / CTP I2C
Pin14 ، CTP_RST (NC) / I / CTP إشارة إعادة تعيين خارجية ، منخفضة نشطة
Pin15 ، NC / - / لا يوجد اتصال
Pin16 ، GND / مصدر الطاقة / أرضي الطاقة
Pin17 ، NC / - / لا يوجد اتصال
Pin18 ، NC / - / لا يوجد اتصال
Pin19 ، NC / - / لا يوجد اتصال
Pin20 ، GND / مصدر الطاقة / أرضي الطاقة
وصف واجهة J3 (واجهة نسخ فلاش SPI)
Pin1 ، SF_CLK / I / إدخال الساعة التسلسلية
Pin2 ، SF_DI / I / إدخال البيانات
Pin3 ، SF_DO / O / إخراج البيانات
Pin4، SF_CS / I / Chip حدد الإدخال
Pin5 ، إشارة إعادة ضبط LCD_RST / I / LCD.يجب أن يكون هذا الدبوس منخفضًا
Pin6 ، GND / مصدر الطاقة / أرضي الطاقة
Pin7 ، NC / - / لا يوجد اتصال
Pin8 ، NC / - / لا يوجد اتصال
Pin9 ~ 10 ، 3.3 فولت / مصدر طاقة / مصدر طاقة لفلاش SPI (نوع 3.3 فولت)
