تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة TFT LCD مقاس 5.6 بوصة | شاشة لمسية: | لوحة اللمس المقاومة （الخيار مع CTP) |
|---|---|---|---|
| دقة: | 640 × 480 | أبعاد الغطاء الزجاجي: | التصميم |
| واجهه المستخدم: | RGB | إضاءة السطح: | 280 شمعة / م 2 |
| عمر الصمام: | 40000 ساعة | دبابيس: | 40 |
| عرض الاتجاه: | 06:00 | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | 40 Pin 5.6 بوصة TFT LCD,RGB 5.6 بوصة TFT LCD,شاشة LCD RGB مقاومة |
||
شاشة TFT Lcd مقاس 5.6 بوصة بواجهة RGB ذات 40 سنًا مع لوحة لمس مقاومة
5.6 بوصة TFT RGB وحدة عرض تعمل باللمسوصف
SAEF SF-TC560I-9270A-Tعبارة عن شاشة TFT-LCD كاملة مقاس 5.6 بوصة بدقة 640 × 480 (صفيف 640 أفقيًا × 480 بكسل رأسيًا).هذا النموذج يدعم واجهة RGB ؛جهد الإمداد (VCC) الخاص بلوحة القيادة LCD من 3.0 فولت إلى 3.6 فولت.SAEF SF-TC560I-9270A-T يمكن استخدامها في الأنظمة المدمجة ، والأتمتة ، ونظام تحديد المواقع العالمي ، والمعدات الطبية ، والأجهزة الصناعية ، ومعدات الأمان التي تتطلب شاشة TFT بجودة عالية وصورة ملونة.
SAEF SF-TC560I-9270A-Tهو نوع TFT من نوع TN-LCD والذي يكون اتجاه انعكاس المقياس الرمادي هو الساعة 6.مع سطوع 280 شمعة / م 2 (القيمة النموذجية).يمكن أن تعمل في درجات حرارة من -20 درجة مئوية إلى +70 درجة مئوية ؛تتراوح درجات حرارة التخزين من -30 إلى + 80.SF-TC560I-9270A-Tمتوافق تمامًا مع طراز InnoluxAT056TN53V.1
| الكلمات الدالة: | 5.6 بوصة شاشة تي اف تي ال سي دي | شاشة لمسية: | لوحة اللمس المقاومة (الخيار مع CTP) |
|---|---|---|---|
| دقة: | 640 × 480 | أبعاد غطاء الزجاج: | التصميم |
| واجهه المستخدم: | RGB | إنارة السطح: | 280 شمعة / م 2 |
| عمر LED: | 40.000 ساعة | دبابيس: | 40 |
| عرض الاتجاه: | 06:00 | الالتزام: | متوافق مع REACH & RoHS |
التعليمات:
س 1.هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.عينات مختلطة من أرقام العناصر المختلفة مقبولة.
س 2.ماذا عن المهلة؟
ج: بالنسبة للمنتجات الجاهزة ، عينات في المخزن على الفور.1-1.5 أسابيع لإعادة صنع العينة.4-6 أسابيع للإنتاج بالجملة.للمنتجات المصممة ، 2-3 أيام لاقتراح الرسم المضاد ؛2 أسابيع لصنع العينات عند الموافقة على الرسم ؛5-6 أسابيع للتشغيل التجريبي / الإنتاج الضخم عند الموافقة على العينة.
س 3.هل لديك أي حد موك للعينة وأمر الإنتاج؟
ج: موك منخفضة.3-5pcs لفحص العينة متاح.موك الإنتاج الضخم عادة 1K / الكثير.نحن ندعم الكمية الأقل من MP MOQ لأمر التشغيل التجريبي / PP.
س 4.كيف تقوم بشحن البضائع وكم يستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT.يستغرق الوصول من 5 إلى 7 أيام.الشحن الجوي والبحري اختياري أيضًا.
س 5.كيف تشرع في طلب وحدة LCD؟
ج: أولاً ، أخبرنا بمتطلباتك أو طلبك.
ثانيًا ، نقتبس وفقًا لمتطلباتك أو اقتراحاتنا.
يقوم العميل الثالث بتأكيد إيداع العينات والأماكن للطلب الرسمي.
رابعًا نرتب الإنتاج.
س 6.هل من المقبول طباعة الشعار الخاص بي على منتج LCD؟
ج: نعم.يرجى إبلاغنا رسميًا في مرحلة التصميم ، وسنقوم بعمل عينات مع شعارك لاختبار العينة والموافقة عليها.عند الموافقة على العينة ، سيتبع الإنتاج الضخم العينات المعتمدة.
س 7: هل تقدمون ضمانًا للمنتجات؟
ج: نعم ، نحن نقدم ضمان لمدة سنة لمنتجاتنا.
س 8: كيف يتم التعامل مع المعيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام صارم لمراقبة الجودة وسيكون المعدل المعيب أقل من 0.2٪.
ثانيًا ، خلال فترة الضمان ، سوف نرسل شاشات الكريستال السائل الجديدة بترتيب جديد لكمية صغيرة.بالنسبة للمنتجات الدفعية المعيبة ، سنقوم بإصلاحها وإعادة إرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للوضع الحقيقي.
5.6 بوصة TFT RGB وحدة عرض تعمل باللمسرسم
| رقم التعريف الشخصي. | رمز | I / O | وظيفة |
| 1 | V LED | ص | الجهد الكهربائي لدائرة الصمام |
| 2 | V LED | ص | الجهد الكهربائي لدائرة الصمام |
| 3 | ADJ | أنا | اضبط سطوع LED مع نبض PWM |
| 4 | غليد | ص | قوة ليد كاثود |
| 5 | غليد | ص | قوة ليد كاثود |
| 6 | VCC | ص | الجهد الكهربائي للدائرة الرقمية |
| 7 | VCC | ص | الجهد الكهربائي للدائرة الرقمية |
| 8 | الوضع | أنا | التحكم في الوضع DE أو HV |
| 9 | DE | أنا | تمكين البيانات |
| 10 | ضد | أنا | إدخال إشارة VSYNC |
| 11 | HS | أنا | إدخال إشارة HSYNC |
| 12 | GND | ص | قوة الأرض |
| 13 | ب 5 | أنا | إدخال البيانات الزرقاء (MSB) |
| 14 | ب 4 | أنا | إدخال البيانات الزرقاء |
| 15 | ب 3 | أنا | إدخال البيانات الزرقاء |
| 16 | GND | ص | قوة الأرض |
| 17 | B2 | أنا | إدخال البيانات الزرقاء |
| 18 | ب 1 | أنا | إدخال البيانات الزرقاء |
| 19 | ب 0 | أنا | إدخال البيانات الأزرق (LSB) |
| 20 | GND | ص | قوة الأرض |
| 21 | ش 5 | أنا | إدخال البيانات الخضراء (MSB) |
| 22 | ش 4 | أنا | إدخال البيانات الخضراء |
| 23 | G3 | أنا | إدخال البيانات الخضراء |
| 24 | GND | ص | قوة الأرض |
| 25 | G2 | أنا | إدخال البيانات الخضراء |
| 26 | ش 1 | أنا | إدخال البيانات الخضراء |
| 27 | G0 | أنا | إدخال البيانات الخضراء (LSB) |
| 28 | GND | ص | قوة الأرض |
| 29 | R5 | أنا | إدخال البيانات الحمراء (MSB) |
| 30 | R4 | أنا | إدخال البيانات الحمراء |
| 31 | R3 | أنا | إدخال البيانات الحمراء |
| 32 | GND | ص | قوة الأرض |
| 33 | R2 | أنا | إدخال البيانات الحمراء |
| 34 | R1 | أنا | إدخال البيانات الحمراء |
| 35 | R0 | أنا | إدخال البيانات الحمراء (LSB) |
| 36 | GND | ص | قوة الأرض |
| 37 | DCLK | أنا | ساعة البيانات |
| 38 | GND | ص | قوة الأرض |
| 39 | L / R | أنا | حدد اتجاه المسح من اليسار إلى اليمين |
| 40 | يو / د | أنا | حدد اتجاه المسح لأعلى أو لأسفل |

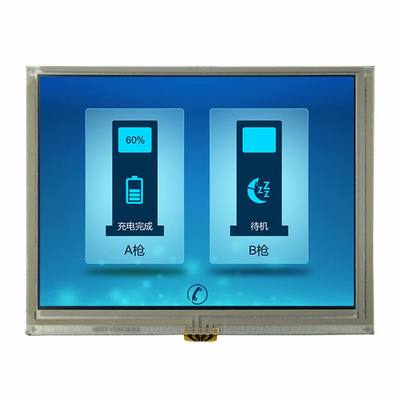

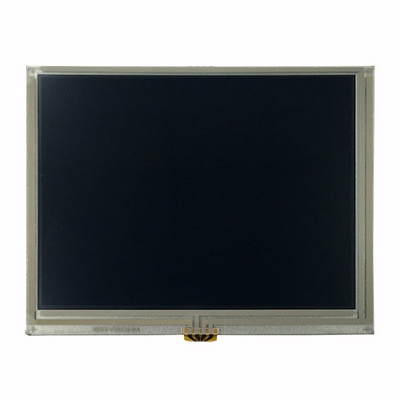

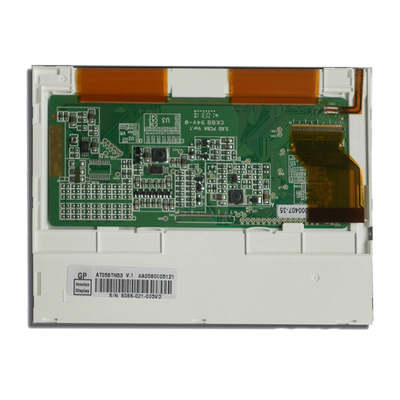

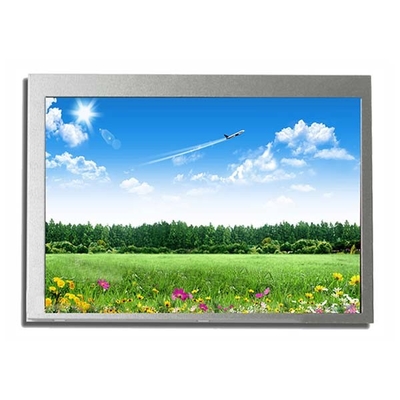

5.6 بوصة TFT RGB وحدة عرض تعمل باللمسصورة المنتج الحقيقية
