تفاصيل المنتج:
|
| الكلمات الرئيسية: | وحدة عرض TFT تعمل باللمس مقاس 7 بوصة | شاشة لمسة: | لوحة لمس مقاومة |
|---|---|---|---|
| القرار: | 800 * 480 | غطاء زجاجي: | أوديإم |
| واجهة: | RGB | إضاءة السطح: | 300 شمعة / م 2 |
| عمر LED: | 40000 ساعة | دبابيس: | 40 |
| لوح التحكم: | مع | اتجاه الرؤية: | 06:00 |
| إبراز: | شاشة TFT صناعية مقاس 7 بوصات,شاشة TFT صناعية RGB,شاشة تعمل باللمس 800x480 |
||
شاشة لمسة 7 بوصة 40 دبوس 800x480 شاشة TFT واجهة RGB مع مقدمة المنتج RTP
SF-TC700I-9239D-Tهي TFT-LCD 7 بوصة مع RTP وحدة عرض الشاشة اللمسية ، مصنوعة من دقة WVGA 800 × 480 نقطة. يمكن التحكم بسهولة في هذه وحدة عرض الشاشة اللمسية LCD TFT 7 بوصة بواسطة MCU مثل 8051 ، PIC ، AVR ،(أردوينو) و (آرم)يمكن استخدامه في الأنظمة المضمنة ، والأتمتة ، و GPS ، والمعدات الطبية ، والأجهزة الصناعية ، ومعدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
SF-TC700I-9239D-Tيمكن أن تعمل الوحدة في درجات حرارة تتراوح من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.
SF-TC700I-9239D-T متوافق تماما مع طراز Innolux AT070TN83
| الكلمات الرئيسية: | 7 بوصة TFT وحدة عرض لمسة | شاشة لمسة: | لوحة لمسة مقاومة |
|---|---|---|---|
| القرار: | 800*480 | مقاس الزجاج الغطاء: | ODM |
| واجهة: | RGB | ضوء السطح: | 280 Cd/m2 |
| مدة حياة LED: | 40000 ساعة | الدبابيس: | 40 |
| لوحة التحكم: | مع | اتجاه المشاهدة: | الساعة السادسة |
7 بوصة RGB TFT المقاومة لوحة العرض اللمسالرسم
تعريف الدبوس
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 | VLED | (ب) | إمدادات الطاقة لشركة LED Driver |
| 2 | VLED | (ب) | إمدادات الطاقة لشركة LED Driver |
| 3 | الـ ADJ | أنا | ضبط سطوع LED مع PWM نبض |
| 4 | GLED | (ب) | أرضية للدائرة LED |
| 5 | GLED | (ب) | أرضية للدائرة LED |
| 6 | الـ VCC | (ب) | إمدادات الطاقة للدوائر الرقمية |
| 7 | الـ VCC | (ب) | إمدادات الطاقة للدوائر الرقمية |
| 8 | الوضع | أنا | التحكم في وضع DE أو HV |
| 9 | DE | أنا | تمكين البيانات |
| 10 | VS | أنا | إدخال إشارة Vsync |
| 11 | HS | أنا | إدخال إشارة Hsync |
| 12 | الـ GND | (ب) | أرضية الطاقة |
| 13 | B5 | أنا | إدخال البيانات الزرقاء (MSB) |
| 14 | B4 | أنا | إدخال البيانات بالأزرق |
| 15 | B3 | أنا | إدخال البيانات بالأزرق |
| 16 | الـ GND | (ب) | أرضية الطاقة |
| 17 | B2 | أنا | إدخال البيانات بالأزرق |
| 18 | B1 | أنا | إدخال البيانات بالأزرق |
| 19 | B0 | أنا | إدخال البيانات الأزرق (LSB) |
| 20 | الـ GND | (ب) | أرضية الطاقة |
| 21 | G5 | أنا | إدخال البيانات الخضراء ((MSB) |
| 22 | G4 | أنا | إدخال البيانات الخضراء |
| 23 | G3 | أنا | إدخال البيانات الخضراء |
| 24 | الـ GND | (ب) | أرضية الطاقة |
| 25 | G2 | أنا | إدخال البيانات الخضراء |
| 26 | G1 | أنا | إدخال البيانات الخضراء |
| 27 | G0 | أنا | إدخال البيانات الخضراء (LSB) |
| 28 | الـ GND | (ب) | أرضية الطاقة |
| 29 | R5 | أنا | إدخال البيانات الأحمر ((MSB) |
| 30 | R4 | أنا | إدخال البيانات الحمراء |
| 31 | R3 | أنا | إدخال البيانات الحمراء |
| 32 | الـ GND | (ب) | أرضية الطاقة |
| 33 | R2 | أنا | إدخال البيانات الحمراء |
| 34 | R1 | أنا | إدخال البيانات الحمراء |
| 35 | R0 | أنا | إدخال البيانات الأحمر (LSB) |
| 36 | الـ GND | (ب) | أرضية الطاقة |
| 37 | DCLK | أنا | ساعة عينة |
| 38 | الـ GND | (ب) | أرضية الطاقة |
| 39 | ال/ر | أنا | حدد اتجاه المسح الأيسر أو الأيمن |
| 40 | U/D | أنا | حدد اتجاه الفحص لأعلى أو لأسفل |
ظروف تشغيل نموذجية
| البند | الرمز | القيم | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | |||
| الجهد الكهربائي | الـ VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| إيكس | - | 250 | 300 | mA | |
| الاستهلاك الحالي | الـ ILED | - | 500 | 550 | mA |
| الجهد العالي من منطق المدخل | فيروس نقص المناعة | 0.7VCC | - | الـ VCC | V |
| الجهد المنطقي للدخول منخفض | VIL | 0 | - | 0.3VCC | V |
| مدة حياة المصابيح | - | 40,000 | - | - | ساعة |
المواصفات البصرية
| البند | الرمز | الحالة | القيم | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | ||||
| زاوية الرؤية (CR≥ 10) | θL | Φ=180° ((9 ساعة) | 60 | 70 | - | درجة |
| θR | Φ=0° ((3 ساعة) | 60 | 70 | - | ||
| θT | Φ=90° ((12 ساعة) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ساعة) | 60 | 70 | - | ||
| وقت الاستجابة | طن | الطبيعي θ=Φ=0° | - | 10 | 20 | ميسيك |
| (توف) | - | 15 | 30 | ميسيك | ||
| نسبة التباين | CR | 400 | 500 | - | - | |
| اللون | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| الضوء | (ل) | 250 | 300 | - | cd/m2 | |
| توحيد الضوء | يو يو | 70 | 75 | - | % | |

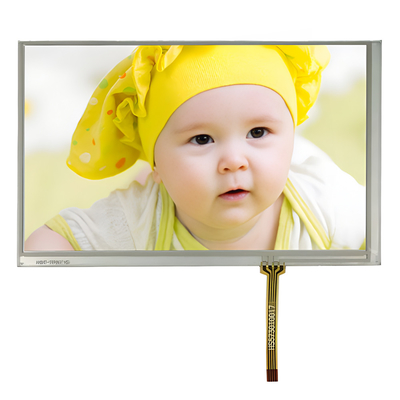

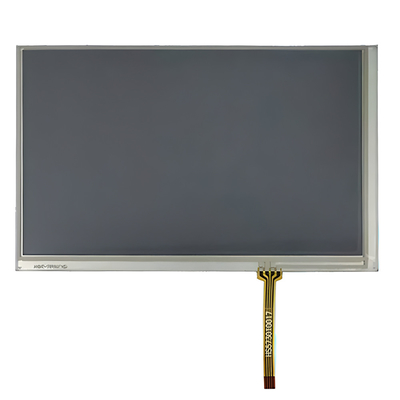

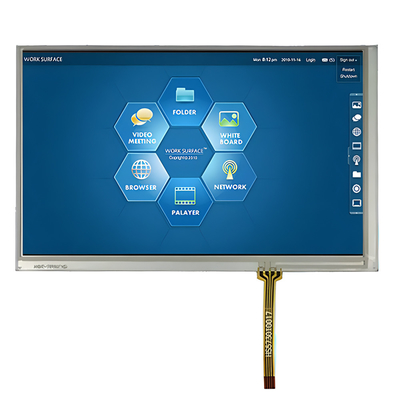

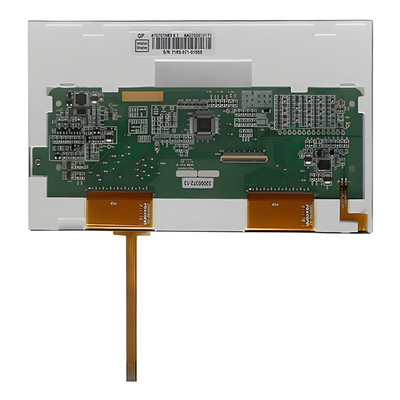

7 بوصة RGB TFT المقاومة لوحة العرض اللمسصورة المنتج
شاشة لمسة سعة متوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية الموقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
