تفاصيل المنتج:
|
| المنتج: | شاشة TFT مقاس 3.5 بوصة | القرار: | 320 * 240 نقطة |
|---|---|---|---|
| شاشة لمسة: | لوحة اللمس المقاومة (CTP اختياري) | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| البعد المخطط: | 63.9 × 76.9 × 4.45 ملم | اتجاه الرؤية: | 6:00 |
| واجهة: | RGB | الرقم السري: | 54 دبابيس |
| الاتصال: | ZIF | إضاءة السطح: | 350 - 700 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة QVGA 3.5 بوصة TFT SAEF,شاشة RGB 3.5 بوصة TFT,شاشة LED TFT LCD 3.5 بوصة ISO14000 |
||
** تحميل ورقة البيانات **
SF-TC350M-9268A1-T مواصفات.pdf
SF-TC350M-9268A1-N المواصفات.pdf
شاشة TFT LCD 3.5 بوصة QVGA 320x240 HX8238 شاشة شاشة RGB واجهة LED ضوء خلفي
TFT LCD 3.5 بوصة، 3.5 بوصة QVGA TFT Display Module
SF-TC350M-9268A1-Tهو شاشة LCD ذات شاشة 3.5 بوصة قطرية كاملة الألوان QVGA 320x240 TFT. يتم التحكم بها بسهولة بواسطة MCU. يمكن استخدام هذه الشاشة LCD TFT 3.5 "بالشاشة اللمسية في الأنظمة المدمجة ، والأجهزة الصناعية ،المعدات الأمنية والمعدات المحمولة التي تتطلب عرض صورة عالية الجودة وملونة. يدعم واجهة RGB. لسهولة الاتصال بالمضيف الخاص بك، FFC / FPC التفاصيل الذيل مع سهلة العثور على منافذ ZIF.
SF-TC350M-9268A1-T هو نوع من وحدات العرض TFT LCD 3.5 القياسية ، هومتوافقة بالكامل مع شاشة Winstar 3.5 بوصة TFT WF35LTIACDNN0، WF35LTIACDNG0.SF-TC350M-9268A1-T لديه العديد من التصاميم الاختيارية بسبب بيئة التطبيق المختلفة. يدعم اختبار EMI واختبار الموثوقية الشديد ، مع ودون لوحة لمسة مقاومة ،مع / بدون شاشة لمسة سعة، أعلى سطوع حتى 700 نيت.
| المنتج: | 3.5 بوصة شاشة TFT | القرار: | 320*240 نقطة |
|---|---|---|---|
| شاشة لمسة: | لوحة لمسة مقاومة (CTP اختياري) | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| مقاس المخطط: | 63.9 × 76.9 × 4.45 ملم | اتجاه المشاهدة: | 6:00 |
| واجهة: | RGB | رقم الدبوس: | 54 دبوس |
| الاتصال: | التشغيل | ضوء السطح: | 350 - 700 Cd/m2 ((نيت) |
| مدة حياة LED: | 40000 ساعة | الامتثال: | متوافقة مع REACH و RoHS |
TFT LCD 3.5 بوصة، 3.5 " QVGA TFT عرض وحدات الرسم
تعريف الدبوس:
| البين لا | الرمز | إدخال/خروج | الوصف |
| 1 | LED-K1 | أنا | الكاثود LED |
| 2 | LED-K2 | أنا | الكاثود LED توصيل إلى LED-K1 |
| 3 | LED-A1 | أنا | الـ LED Anode |
| 4 | LED-A2 | أنا | ربط الـ LED Anode بـ LED-A1 |
| 5 ~ 7 | NC | - | لا علاقة |
| 8 | / إعادة تعيين | أنا | أعد تعيين العقدة |
| 9 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | الـ SCL | أنا | إشارة ساعة SPI |
| 11 | SDI | أنا | دبوس مدخل واجهة SPI |
| 12 | B0 | أنا | إشارة البيانات الزرقاء (LSB) |
| 13~19 | B1-7 | أنا | إشارة البيانات الزرقاء |
| 20 | G0 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21 ~ 27 | G1-7 | أنا | إشارة البيانات الخضراء |
| 28 | R0 | أنا | إشارة البيانات الحمراء (LSB) |
| 29 ~ 35 | R1-7 | أنا | إشارة بيانات حمراء |
| 36 | HSYNC | أنا | إشارة مزامنة أفقية |
| 37 | VSYNC | أنا | إشارة المزامنة العمودية |
| 38 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 39~40 | NC | - | لا علاقة |
| 41 | VDD | أنا | مصدر الطاقة +2.8 فولت |
| 42 | VDDIO | أنا | 1مصدر الطاقة:.8V~2.8V |
| 43 | يو يو | أنا | دبوس لوحة اللمس |
| 44 | XL | أنا | دبوس لوحة اللمس |
| 45 | يو دي | أنا | دبوس لوحة اللمس |
| 46 | XR | أنا | دبوس لوحة اللمس |
| 47 إلى 51 | NC | - | ليس اتصال |
| 52 | إمكاني | أنا | إدخال البيانات تمكين التحكم |
| 53~54 | الـ GND | أنا | أرضية الطاقة |

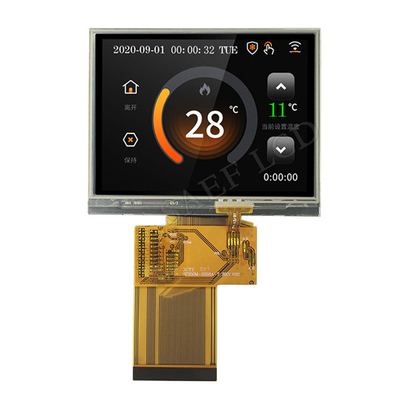

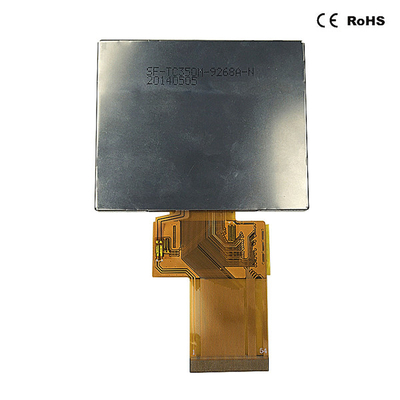

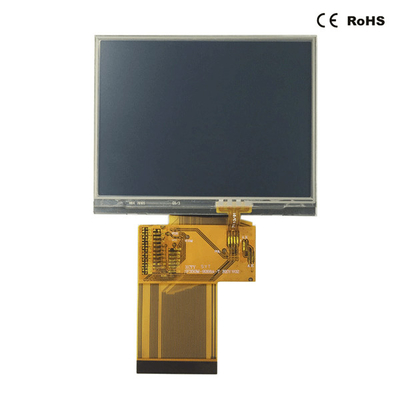

TFT LCD 3.5 بوصة، 3.5 بوصة QVGA TFT Display Module صورة المنتج الحقيقية
