تفاصيل المنتج:
|
| الكلمات الرئيسية: | 8 بوصة TFT LCD | القرار: | 1920 * 1200 |
|---|---|---|---|
| واجهة: | LVDS | دبابيس: | 45 دبابيس |
| شاشة لمسة: | متاح / اختياري | إضاءة السطح: | 1200 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | اتجاه الرؤية: | كل زوايا الرؤية |
| الاتصال: | نوع الجهاز | درجة الحرارة التشغيل.: | –30 درجة مئوية إلى +85 درجة مئوية |
| مجلس القيادة: | متاح / اختياري | LED الحالي ثابت: | متاح / اختياري |
| امتثال: | متوافق مع REACH & RoHS | إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 |
| إبراز: | 1200 نيت TFT LCD,8 بوصة TFT LCD,شاشة LCD FHD TFT,8 Inch TFT LCD,FHD TFT LCD |
||
تقديم شاشة LCD TFT 8 بوصة - سطوع عال، دقة Full HD للتطبيقات الصناعية والخارجية!
مواصفات المنتج
| المعلم | المواصفات | الوحدة | ملاحظة |
| حجم المخطط | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | ملم | ضباب |
| المنطقة النشطة | 172.224 ((H) ×107.640 ((V) | ملم | الملاحظة 11 |
| السطوع | 1000-1200 | cd/m2 | - |
| عدد البكسلات | 1920 ((H) xRGB × 1200 (V) | البكسلات | - |
| مساحة البكسل | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| ترتيب البكسلات | الشريط الرأسي RGB | - | - |
| إظهار الألوان | 16.7M | - | - |
| مجموعة الألوان | 70% ((الحد الأدنى)) ، 75% (النوع) | CF @ C Light | |
| وضع العرض | عادةً أسود | - | - |
| اتجاه الرؤية | 85/85/85/85 (النموذجية) 80/80/80/80 (الحد الأدنى) | دج. | CR>=10 |
| الوزن | TBD | جرام | - |
| واجهة | 2 منفذ LVDS ((8bit) | - | - |
| IC | FL5893DA | الملاحظة 12 |
الرسم الميكانيكي
وصف الدبوس
| لا، لا، لا | الرمز | الوظيفة | لا، لا، لا | الرمز | الوظيفة |
| 1 | VLED- | طاقة الضوء الخلفي للضوء LED (الكاثود) | 24 | الـ GND | الأرض |
| 2 | VLED- | طاقة الضوء الخلفي للضوء LED (الكاثود) | 25 | OLV2P | إدخال بيانات التفاضل في LVDS إيجابي |
| 3 | VLED + | الطاقة للضوء الخلفي LED (المنطق) | 26 | OLV2N | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 4 | VLED + | الطاقة للضوء الخلفي LED (المنطق) | 27 | الـ GND | الأرض |
| 5 | NC | لا يوجد اتصال | 28 | OLVCLKP | إدخال بيانات التفاضل في LVDS إيجابي |
| 6 | الـ GND | الأرض | 29 | المواصفات | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 7 | ELV3P | إدخال بيانات التفاضل في LVDS إيجابي | 30 | الـ GND | الأرض |
| 8 | ELV3N | إدخال البيانات التفاضلية لـ LVDS سلبي | 31 | OLV1P | إدخال بيانات التفاضل في LVDS إيجابي |
| 9 | الـ GND | الأرض | 32 | (أولف1إن) | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 10 | ELV2P | إدخال بيانات التفاضل في LVDS إيجابي | 33 | الـ GND | الأرض |
| 11 | ELV2N | إدخال البيانات التفاضلية لـ LVDS سلبي | 34 | (أولف) | إدخال بيانات التفاضل في LVDS إيجابي |
| 12 | الـ GND | الأرض | 35 | المواد الكيميائية | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 13 | ELVCLKP | إدخال بيانات التفاضل في LVDS إيجابي | 36 | الـ GND | الأرض |
| 14 | ELVCLK N | إدخال البيانات التفاضلية لـ LVDS سلبي | 37 | I2C _SDA | إدخال البيانات / الخروج لـ I2C ((رجاء ترك هذه الدبابيس مفتوحة) |
| 15 | الـ GND | الأرض | 38 | I2C _SCL | إشارة الساعة لـ I2C (رجاءً دع هذه الدبابيس مفتوحة) |
| 16 | ELV1P | إدخال بيانات التفاضل في LVDS إيجابي | 39 | VDD_OTP | إمدادات الطاقة لدائرة OTP ((يرجى ترك هذه الدبابيس مفتوحة.) |
| 17 | ELV1N | إدخال البيانات التفاضلية لـ LVDS سلبي | 40 | EEPEN | اختبر البطاقة فقط ((أرجوك دع هذه البطاقات مفتوحة) |
| 18 | الـ GND | الأرض | 41 | VDDIN | إمدادات الطاقة |
| 19 | ELV0P | إدخال بيانات التفاضل في LVDS إيجابي | 42 | VDDIN | إمدادات الطاقة |
| 20 | ELV0N | إدخال البيانات التفاضلية لـ LVDS سلبي | 43 | VDDIN | إمدادات الطاقة |
| 21 | الـ GND | الأرض | 44 | VDDIN | إمدادات الطاقة |
| 22 | OLV3P | إدخال بيانات التفاضل في LVDS إيجابي | 45 | VDDIN | إمدادات الطاقة |
| 23 | OLV3N | إدخال البيانات التفاضلية لـ LVDS سلبي |
المواصفات البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
|
نطاق زاوية المشاهدة |
الأفقية |
Θ3 |
القيمة المضافة > 10 |
80 | 85 | - | دج. |
الملاحظة 61 |
| Θ9 | 80 | 85 | - | دج. | ||||
|
عمودي |
Θ12 | 80 | 85 | - | دج. | |||
| Θ6 | 80 | 85 | - | دج. | ||||
| نسبة التباين | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF الملاحظة 6.2/6.3 |
||
| انتقال الخلايا | تـر | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| (راي) | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| جيه | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| بواسطة | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| (وي) | 0.318 | 0.338 | 0.358 | |||||
| مجموعة الألوان | Θ = 0 | 70 | 75 | - | % | |||
| وقت الاستجابة | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | الملاحظة 65 | |
معايير اختبار الموثوقية
| لا.. | البنود | الشروط |
| 1 | اختبار التخزين في درجة حرارة عالية ((HTS) | 85 درجة مئوية ، 240 ساعة ، غير عملي |
| 2 | اختبار التخزين في درجة حرارة منخفضة ((LTS) | -30 درجة مئوية ، 240 ساعة ، غير عملي |
| 3 | اختبار التشغيل في درجة حرارة عالية ((HTO) | 85 درجة مئوية ، 240 ساعة ، تشغيل |
| 4 | اختبار التشغيل في درجة حرارة منخفضة ((LTO) | -30 درجة مئوية، 240 ساعة، تشغيل |
| 5 | اختبار تشغيل الرطوبة الحرارية ((THO) | 60°C/90%RH، 240 ساعة، تشغيلية |
| 6 | اختبار تخزين الدورة الحرارية ((TST) | -30~80 درجة مئوية ، 100 دورة ، 1 ساعة / دورة ، غير تشغيلية |
|
7 |
الصورة الملصقة |
نمط 5 × 5 ، ساعة واحدة 25 °C ± 2 °C نمط التحقق الرمادي 127 ، بعد 3 دقائق، يجب أن يتم إزالة الجلد بالكامل. |

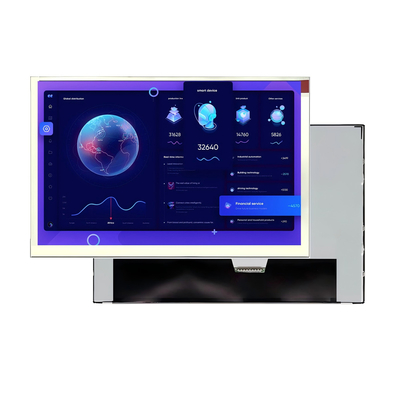

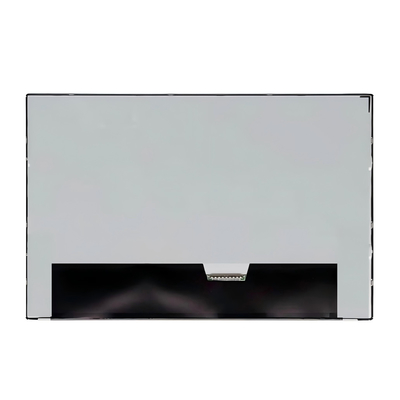

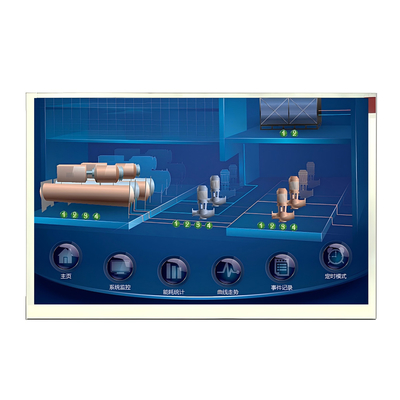

صورة المنتج
