تفاصيل المنتج:
|
| المنتج: | 5.7 بوصة TFT شاشة LCD | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 640 × 480 | اتجاه الرؤية: | IPS زوايا مشاهدة كاملة |
| سائق IC: | ج د 9168س | الرقم السري: | 40 دبابيس |
| الاتصال: | نوع الجهاز | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| واجهة: | RGB | عمر LED: | 40000 ساعة |
| إبراز: | 640x480 TFT وحدة العرض IPS,وحدة عرض RGB الواجهة TFT IPS,5.7 بوصة TFT IPS وحدة العرض,RGB Interface TFT IPS Display Module,5.7-Inch TFT IPS Display Module |
||
حول هذا البند SFTO570DX-7263AN
اكتشفوا وضوح و حيوية وحدة عرض TFT IPS من 5.7 بوصة، مصممة لأداء بصري متفوق في عامل شكل مضغوط.هذه الوحدة عرض عالية الجودة يوفر وضوحا 640x480 دقة، لضمان صور واضحة ومفصلة مثالية لمجموعة متنوعة من التطبيقات، من لوحات التحكم الصناعية إلى الأدوات التعليمية.
الخصائص الرئيسية:
المواصفات التقنية:
التطبيقات المثالية:
هذه وحدة العرض TFT IPS 5.7 بوصة مثالية للتطبيقات التي تتطلب توازن بين الدقة العالية والإشراق والمتانة.سواء كنت تبحث عن تعزيز قدرات عرض معداتك الصناعيةأو تطوير واجهة سهلة الاستخدام لمشروعك الأخير، توفر هذه الوحدة الأداء والموثوقية التي تحتاجها.
لماذا تختار وحدة العرض الخاصة بنا؟
قم بتحديث الشاشة المرئية الخاصة بك باستخدام وحدة شاشة TFT IPS 5.7 بوصة وتجربة الفرق في الجودة والأداء.اطلب الآن واتخذ الخطوة الأولى نحو تعزيز مشروعك مع حل عرض موثوق به وعالي الأداء.
مواصفات المنتج
| البند | المواصفات | الوحدة |
| نوع شاشة LCD | TFT | - |
| إظهار اللون | 16.7M | - |
| اتجاه الرؤية | IPS، جميع زوايا الرؤية | الساعة |
| درجة حرارة العمل | -30~+80 | °C |
| درجة حرارة التخزين | -30~+80 | °C |
| حجم الوحدة | الرجوع إلى الرسمة | ملم |
| المنطقة النشطة ((W × H) | 115.20X8640 | ملم |
| عدد النقاط | 640 × 480 | النقاط |
| جهاز تحكم LCM | JD9168S | - |
| تشغيل الكهرباء | 3.3 | V |
| الضوء الخلفي | 3S7P-LEDs (الأبيض) | أجزاء |
| واجهة | واجهة RGB | - |
الأبعاد الخارجية
التصنيفات القصوى المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
| تشغيل الجهد الجهد | الـ VCC | -صفر3 | 3.3 | V |
| تشغيل الضوء الخلفي | VLED | -صفر3 | 6.0 | V |
| درجة حرارة العمل | أعلى | -30 | 80 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
خصائص الضوء الخلفي
| البند | الرمز | القيمة النموذجية | |
| فولتاج التزويد | VLED | 5 فولت | |
| تيار التوريد | إيه إل | 300 - ما | |
| استهلاك الطاقة | PL | 1.5 - W | |
| تردد تحكم PWM | FPDIM | 50 كيلو هرتز | |
| الضوء الخلفي مغلق | عالية |
VEN |
1.4 VLED V |
| منخفضة | 0 - 0.4 فولت | ||
| مستوى التحكم في PWM | عالية |
VPDIM |
1.5 فولت |
| منخفضة | 0 - 0.4 فولت | ||
| التوحيد | ΔBp | 80% | |
| وقت الحياة | الوقت | أربعون ألف ساعة | |
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | تعريف |
| 1 | U/D | أنا | اتجاه المسح للأعلى إلى الأسفل على وحدة اللوحة |
| 2 | NC | - | لا يوجد اتصال |
| 3 | HSYNC | أنا | إدخال مزامنة أفقية في واجهة RGB. |
| 4-6 | VLED | (ب) | مصدر الطاقة للسائق |
| 7 | الـ VCC | (ب) | إمدادات الطاقة لـ TFT |
| 8 | VSYNC | أنا | إدخال مزامنة عمودية في واجهة RGB. |
| 9 | DE | أنا | إدخال البيانات في واجهة RGB |
| 10 | XL | أنا | لا يوجد اتصال |
| 11 | يو يو | أنا | لا يوجد اتصال |
| 12 | الـ ADJ | أنا | دبوس مدخل إشارة PWM |
| 13-15 | B5-B3 | أنا | حافلة البيانات الزرقاء |
| 16 | الـ VSS | (ب) | أرضاً |
| 17-19 | B2-B0 | أنا | حافلة البيانات الزرقاء |
| 20 | الـ VSS | (ب) | أرضاً |
| 21-23 | G5-G3 | أنا | حافلة بيانات خضراء |
| 24 | الـ VSS | (ب) | أرضاً |
| 25-27 | G2-G0 | أنا | حافلة بيانات خضراء |
| 28 | الـ VSS | (ب) | أرضاً |
| 29 - 31 | R5-R3 | أنا | حافلة بيانات حمراء |
| 32 | الـ VSS | (ب) | أرضاً |
| 33-35 | R2-R0 | أنا | حافلة بيانات حمراء |
| 36 | XR | أنا | لا يوجد اتصال |
| 37 | يو دي | أنا | لا يوجد اتصال |
| 38 | DCLK | أنا | إدخال ساعة البكسل في واجهة RGB. |
| 39 | الـ VSS | (ب) | أرضاً |
| 40 | ال/ر | أنا | اتجاه المسح اليسار/اليمين على وحدة اللوحة |

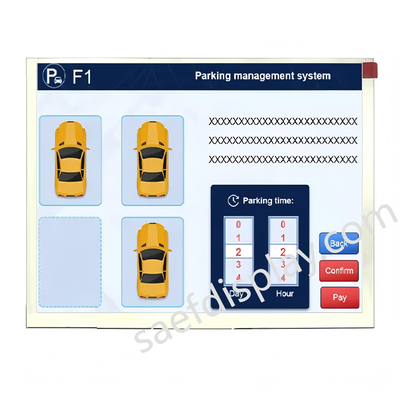

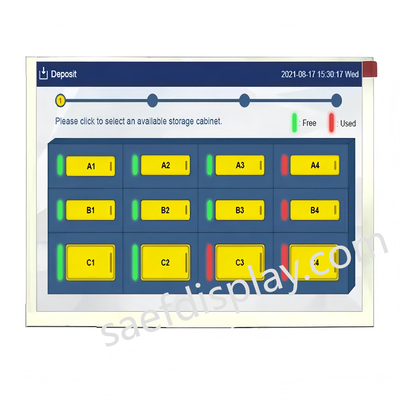

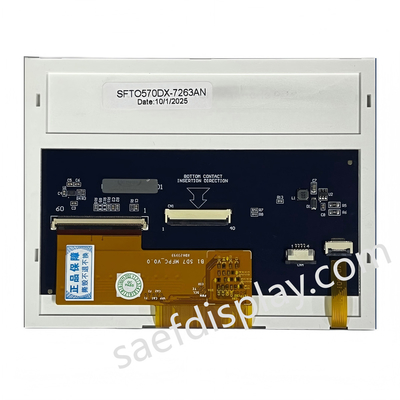

صورة المنتج
