تفاصيل المنتج:
|
| المنتج: | شاشة تي اف تي ال سي دي 1.9 بوصة | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 170 × 320 | اتجاه الرؤية: | IPS زوايا مشاهدة كاملة |
| سائق IC: | ST7789P3 | الرقم السري: | 30 دبابيس |
| الاتصال: | ZIF | إضاءة السطح: | 800 شمعة/م2 (نيت) |
| واجهة: | سبي & مكو | عمر LED: | 40000 ساعة |
| إبراز: | 170x320 شاشة TFT عالية الوضوح,800 نيتش شاشة LCD IPS,1شاشة TFT ذات سطوع عالي.9 بوصة,800 Nits IPS LCD Display,1.9-Inch High Brightness TFT Display |
||
حول هذا البند SFTO190JY-7267AN
قم بتعزيز مشروعك مع شاشة IPS TFT LCD عالية الوضوح التي تم تصميمها لتقديم صور مذهلة وأداء مثاليهذا العرض يضمن رؤية ممتازة حتى في بيئات مشرقة.
الخصائص الرئيسية:
الحجم و الدقة:يمتلك هذا الشاشة المدمجة التي يبلغ حجمها 1.9 بوصة دقة 170×320 بكسل، مما يوفر صورًا واضحة وواضحة لمجموعة متنوعة من التطبيقات.
ألوان حيوية:تقنية IPS توفر زوايا عرض واسعة وإعادة إنتاج الألوان النابضة بالحياة، مما يسمح لتجربة مستخدم متفوقة.
واجهة SPI و MCU:تم تصميم هذه الشاشة لسهولة التكامل ، وتحتوي على واجهات SPI و MCU ، مما يجعلها متوافقة مع مجموعة من وحدات التحكم الصغيرة ولوحات التطوير.
تصميم متين:تم بناء هذه الشاشة من أجل الموثوقية والأداء، فهي مثالية لكل من المشاريع المهنية و DIY، بما في ذلك الأجهزة القابلة للارتداء والأدوات والأنظمة المدمجة.
قم بتحديث جهازك مع شاشة IPS TFT LCD عالية الوضوح 1.9 بوصة لتحقيق جودة وأداء استثنائي. مثالي للمطورين الذين يبحثون عن حل شاشة رائع!
اطلب الآنللاستفادة من أسعارنا المضمونة منخفضة السوق!
مواصفات المنتج
| الخصائص | تفاصيل | الوحدة |
| حجم العرض ((شمالي) | 1.9 | بوصة |
| نوع شاشة LCD | IPS TFT | - |
| وضع العرض | عادةً أسود | - |
| القرار | 170 × RGB ((H) × 320 ((V) | البكسلات |
| اتجاه الرؤية | كل | - |
| حجم الوحدة | 25 ((W) × 49.33 ((H) × 2.11 ((T) | ملم |
| المنطقة النشطة | 22.7 ((W) × 42.72 ((H) | ملم |
| حجم البيكسل | 0.1335 ((W) × 0.1335 ((H) | ملم |
| ترتيب الألوان | شريط RGB V الرأسي | - |
| واجهة | SPI/الموازية | - |
| ضوء السطح | 800 | cd/m2 |
| إظهار الألوان | 262K | - |
| مركز التحكم بالشاحنة | ST7789P3 | - |
| مع أو بدون لوحة لمسة | بدون | - |
| درجة حرارة العمل | -20°C~70°C | °C |
| درجة حرارة التخزين | -30°C~80°C | °C |
الأبعاد الخارجية
التصنيفات القصوى المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.0 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
خصائص التيار المباشر
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج إمدادات التناظرية | الـ VCC | 2.5 | 2.75 | 3.3 | V |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8 | 3.3 | V |
| الجهد الدخالي العالي | رقم السيارة | 0.7*IOVCC | - | الـ IOVCC | V |
| الجهد الدخالي المنخفض | VIL | الـ GND | - | 0.3*IOVCC | V |
| الجهد العالي للخروج | VOH | 0.8*IOVCC | - | الـ IOVCC | V |
| الجهد المنخفض الخروج | VOL | الـ GND | - | 0.2*IOVCC | V |
| تيار المدخل | IIN | - | 20 | - | mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد الأمامي | VF | - | 6.0 | - | V |
| التيار الأمامي | إذا | - | 80 | - | mA |
| تبديد الطاقة | Pd | - | 256 | - | mW |
| مدة حياة LED ((25 oC) | - | 30000 | 40000 | - | الساعات |
تعريف دبوس الواجهة
| لا | الرمز | الوصف | |||||||||
| 1 | الـ GND | الأرض | |||||||||
| 2 | الـ VCC | إمدادات الطاقة لـ Analog | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | إعادة تعيين | إعادة تعيين دبوس LCM | |||||||||
| 6 | CS | الشريحة تحديد دبوس (خفض فعالة) | |||||||||
| 7 | DC/SCL | دبوس الساعة المتسلسلة | |||||||||
| 8 | WR/RS | سجل حدد البين. | |||||||||
| 9 | RD | تمكين القراءة في واجهة متوازية 8080 MCU. | |||||||||
| 10 | الـ SDA | دبوس مدخل/مخرج واجهة SPI | |||||||||
| 11-18 | DB0-DB7 | حافلة بيانات واجهة موازية | |||||||||
| 19 | SDO | دبوس خروج واجهة SPI | |||||||||
| 20 | LED+ | الأندود المضيئة خلفياً | |||||||||
| 21-24 | مصباح LED | كاثود مضاء بالخلفية | |||||||||
| 25 | الـ GND | الأرض | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | الـ GND | الأرض |

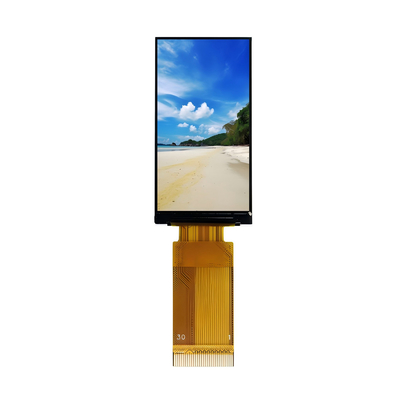

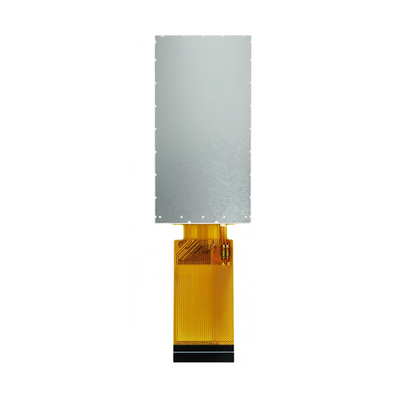

صورة المنتج
