تفاصيل المنتج:
|
| المنتج: | شاشة TFT مستديرة مقاس 2.1 بوصة | القرار: | 480x480 نقطة |
|---|---|---|---|
| واجهة: | 3 خطوط SPI + 18 بت RGB | شاشة لمسة: | لا يوجد اتصال (PCAP اختياري) |
| اتجاه الرؤية: | اي بي اس (80/80/80/80) | سائق IC: | ST7701S |
| الرقم السري: | 40 دبابيس | حجم الوحدة: | 58.18 × 59.71 × 2.26 (مم) |
| المنطقة النشطة: | القطر 53.28 ملم | الاتصال: | ZIF |
| إضاءة السطح: | 1000 cd/m2 (نيتس) | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1000 نايت شاشة TFT عالية الوضوح,2.1 بوصة شاشة LCD TFT مستديرة,480x480 نقطة مصفوفة شاشة TFT,2.1 Inch Round TFT LCD,480x480 Dots Matrix TFT Display |
||
حول هذا البند SF-TC210B-8947A3N
نقدم أحدث ابتكاراتنا في تكنولوجيا العرضشاشة LCD ذات الوضوح العالي 1000 نيتز 2.1 بوصة صممت لتقديم وضوح صورة استثنائية وألوان نابضة بالحياةمصفوفة 480x480 نقطةالحل، وضمان كل التفاصيل تأتي إلى الحياة.
وتشمل الخصائص الرئيسية:
سواء كنت تبحث عن تعزيز تجربة المستخدم في الإلكترونيات الاستهلاكية، أو شاشات العرض للسيارات، أو الواجهات الصناعية، هذا TFT LCD هو الحل المثالي.رفع الأداء المرئي لمنتجك مع شاشة الوضوح العالية التي تجلب أفكارك إلى الحياة!
اكتشاف الفرق في جودة العرض معضوء عالي 1000 نيتس 2.1 بوصة LCD TFT مستديرةحيث يلتقي العبقرية بالابتكار!
المواصفات العامة
| نوع شاشة LCD | 2. 1 بوصة |
| القرار (H*V) | 480 ((RGB) × 480 |
| نوع التقنية | a-Si TFT |
| تكوين البكسلات | الشريط الرأسي |
| وضع العرض | عادةً أسود |
| اتجاه الرؤية | كل |
| اتجاه عكس المقياس الرمادي | - |
| المخطوطات الأبعاد (W × H × T) (ملم) | 58.18*60.71*226 |
| المنطقة النشطة ((ملم) | 53.28*5328 |
| منطقة رؤية CTP ((ملم) | / |
| مع / بدون شاشة لمسة | بدون |
| نوع الجهاز | 0.5 PITCH 40PIN |
| نوع الضوء الخلفي | مصباح LED |
| الوزن (غ) | TBD |
| واجهة العرض | 3SPI+18RGB |
| عدد الألوان | 262K |
| العلامة المركزية لجهاز التشغيل | ST7701S |
الأبعاد الخارجية
تعريف دبوس الواجهة
| 1 | LED A | الـ LED ANODE |
| 2 | LED K | كاثود LED |
| 3 | LED K | كاثود LED |
| 4 | الـ GND | الأرض |
| 5 | مؤسسات رأس المال | إمدادات الطاقة |
| 6 | إعادة تعيين | إعادة تعيين الإشارة ، فعالة منخفضة |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | الـ SDA | إشارة بيانات SPI |
| 10 | SCK | إشارة ساعة SPI |
| 11 | CS | إشارة تحديد رقاقة SPI |
| 12 | PCLK | إشارة ساعة نقطة RGB |
| 13 | DE | إشارة تمكين بيانات RGB |
| 14 | VSYNC | إشارة مزامنة إطار RGB |
| 15 | HSYNC | إشارة مزامنة خط RGB |
| 16~33 | DB0~DB17 | إشارة بيانات RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | الـ GND | الأرض |
| 35 | TP_INT | اضغط على أوقف |
| 36 | TP_SDA | إشارة بيانات IIC |
| 37 | TP_SCL | إشارة ساعة IIC |
| 38 | TP_RESET | إشارة إعادة تعيين اللمس |
| 39 | TP_VCI | لمسة مصدر الطاقة |
| 40 | الـ GND | الأرض |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 0.3~48 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
الخصائص الكهربائية
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
حالة الاختبار |
|
الجهد التشغيلي |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
تيار التوريد |
IDD |
- |
- |
50 |
mA |
VDD=2.8V، Ta=25°C |
|
الجهد المدخل |
فيروس نقص المناعة |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
تيار تسرب المدخل |
IIL |
-واحد0 |
- |
1.0 |
mA |
VIN=VDD أو VSS |
مواصفات إضاءة القيادة
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار الأمامي | إذا | ... | 80 | - | mA |
| الجهد الأمامي | VF | 5.4 | 6.4 | 6.6 | V |
| وضع الاتصال | ... | 4موازية | ... | ||
| عدد المصابيح | / | 4 | أجزاء |

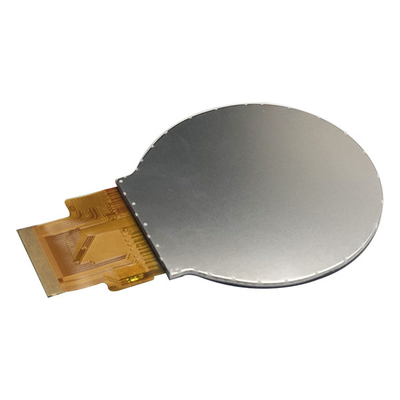

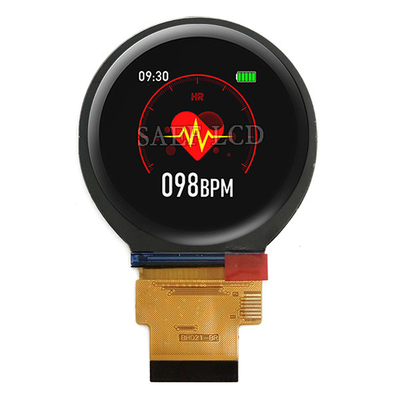

صورة المنتج
