تفاصيل المنتج:
|
| المنتج: | 2.9 بوصة حبر إلكتروني ورق إلكتروني | القرار: | دقة 296 × 128 نقطة |
|---|---|---|---|
| وضع العرض: | صباحا EPD | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (ملم) | المنطقة النشطة: | 29.056 ((H) × 66.896 ((V) (ملم) |
| مساحة وحدة الصورة: | 0.227×0.226 (مم) | درجة الحرارة التشغيل: | 0 درجة مئوية إلى + 50 درجة مئوية |
| درجة حرارة التخزين: | -25 درجة مئوية إلى +70 درجة مئوية | اللون: | اسود و ابيض |
| الرقم السري: | 24 دبابيس | واجهة: | MCU |
| المدخلات الحالية: | 3.1 مللي أمبير | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 128*296 نقطة حبر إلكتروني ورق إلكتروني,2.9 بوصة حبر إلكتروني ورق إلكتروني,واجهة MCU الحبر الإلكتروني الورق الإلكتروني,2.9 Inch E-Ink E-Paper,MCU Interface E-Ink E-Paper |
||
** تحميل ورقة البيانات **
SFEPD290QXBW-7236AN مواصفات.pdf
قائمة المنتجات القياسية EPD.pdf

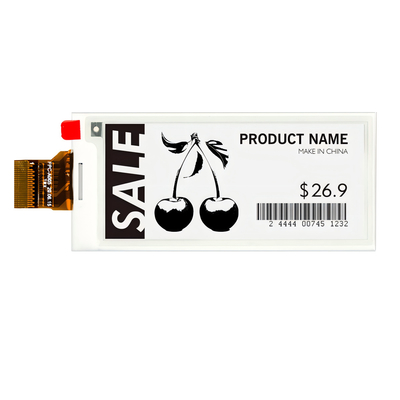

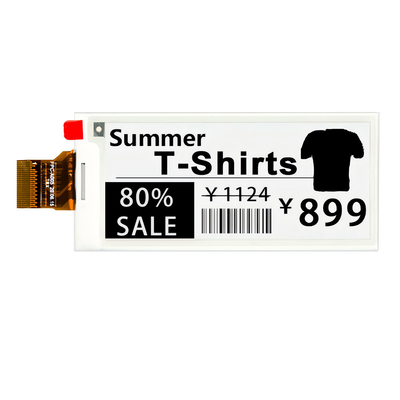

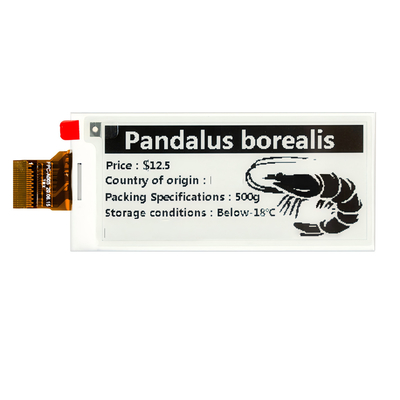

نحن متحمسون لتقديم أحدث ابتكاراتنا: لوحة 2.9 بوصة 128 × 296 نقطة MCU واجهة حبر إلكتروني ورق إلكتروني فعال المصفوفة الكهربائية العرضية (EPD).مصممة لتوفير وضوح وفعالية لا مثيل لها، هذه لوحة العرض مثالية لمجموعة متنوعة من التطبيقات التي تتطلب قراءة ممتازة واستهلاك طاقة منخفضة.
دقة عالية:مع دقة 128x296 نقطة، هذه لوحة EPD يضمن الصور الحادة والواضحة، مما يجعلها مثالية لعرض النصوص والرسومات، والتصاميم المعقدة.
استهلاك طاقة منخفض:التكنولوجيا الكهربائية تسمح للكفاءة الطاقة الاستثنائية، مما يجعل هذا الشاشة مثالية للأجهزة التي تعمل بالبطاريات.تمديد عمر البطارية بشكل كبير.
زوايا عرض واسعة:استمتع برؤية متسقة وواضحة من زوايا مختلفة بفضل تقنية الحبر الإلكتروني التي تحاكي مظهر الورق الطبيعي.
واجهة وحدة التشغيلتم تصميم هذه اللوحة مع واجهة MCU مريحة ، ويمكن دمجها بسهولة في الأنظمة والمشاريع الحالية ، مما يسهل التطوير السريع والبسيط للمهندسين والمطورين.
تطبيقات متعددة الأبعاد:هذه الشاشة مناسبة لمجموعة واسعة من الاستخدامات، بما في ذلك القراءة الإلكترونية، وملصقات الرف الإلكترونية، والأجهزة المنزلية الذكية، والأجهزة القابلة للارتداء، وغيرها.
شاشة الرصاص الإلكتروني البالغة 2.9 بوصة هي مثالية ل:
تبرز شاشة الورق الإلكتروني لدينا في السوق لالتزامها بالجودة والابتكار ورضا المستخدم.
اكتشف مستقبل تكنولوجيا العرض مع 2.9 بوصة 128 × 296 نقطة واجهة إلكترونيةحلول بصرية عالية الجودة مصممة لتطبيقات حديثةللمزيد من المعلومات أو العينات أو الأسعار، يرجى الاتصال بنا!
رسم المنتج
تعريف دبوس الواجهة
| لا، لا، لا | الاسم | إدخال/خروج | الوصف | ملاحظة |
| 1 | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين | |
| 2 | ألمانيا الديمقراطية | أوه | تحكم محرك بوابة N-Channel MOSFET | |
| 3 | البحث | أنا | مدخل الحساسة الحالية لحلقة التحكم | |
| 4 | NC | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين |
| 5 | VSH2 | ج | إيجابي مصدر تشغيل الجهد ((أحمر)) | |
|
6 |
TSCL |
أوه |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: VSS |
|
|
7 |
الهيئة التنظيمية |
إدخال/خروج |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: VSS |
|
| 8 | BS1 | أنا | دبوس تحديد واجهة الحافلة | |
| 9 | مشغولة | أوه | الدبوس الخارجي للحالة المزدحمة | |
| 10 | RST# | أنا | أعد إدخال الإشارة | |
| 11 | D/C# | أنا | البيانات / دبوس التحكم | |
| 12 | (سي إس) | أنا | الشريحة تحديد دبوس الإدخال | |
| 13 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) | |
| 14 | الـ SDA | إدخال/خروج | دبوس البيانات المتسلسلة (SPI) | |
| 15 | VDDIO | (ب) | إمدادات الطاقة للدبابيس المنطقية الواجهة يجب أن تكون متصلة مع VCI | |
| 16 | مؤسسات رأس المال | (ب) | إمدادات الطاقة للشريحة | |
| 17 | الـ VSS | (ب) | الأرض | |
|
18 |
VDD |
ج |
يمكن تنظيم VDD من الداخل من VCI. يجب توصيل مكثف بين VDD و VSS | |
| 19 | VPP | (ب) | لاختبار | |
| 20 | VSH1 | ج | الجهد الإيجابي للجهد القائم من المصدر | |
| 21 | VGH | ج | دبوس إمدادات الطاقة لجهد تشغيل البوابة الإيجابية و VSH1 | |
| 22 | VSL | ج | الجهد التشغيلي السلبي | |
| 23 | VGL | ج | عقدة إمدادات الطاقة لجهد القيادة السلبي للبوابة VCOM و VSL | |
| 24 | VCOM | ج | الجهد القيادي VCOM |
الدرجة القصوى المطلقة
| المعلم | الرمز | التصنيف | الوحدة |
| الجهد المنطقي | مؤسسات رأس المال | -0.5 إلى +60 | V |
| التوتر المدخل المنطقي | رقم السيارة | -0.5 إلى VCI +0.5 | V |
| المنطق الجهد الخارجي | VOUT | -0.5 إلى VCI +0.5 | V |
| نطاق درجة حرارة التشغيل | (TOPR) | 0 إلى +50 | oC |
| نطاق درجة حرارة التخزين | TSTG | -25 إلى +70 | oC |
| درجة حرارة التخزين المثلى | TSTGo | 23±2 | oC |
| رطوبة التخزين المثلى | HSTGo | 55±10 | %RH |
خصائص لوحة التيار المباشر
| المعلم | الرمز | الشروط | تطبيق | دقيقة. | -أجل. | ماكس | الوحدات |
| أرضية واحدة | الـ VSS | - | - | 0 | - | V | |
| الجهد المنطقي | مؤسسات رأس المال | - | مؤسسات رأس المال | 2.2 | 3.0 | 3.7 | V |
| الجهد المنطقي للقلب | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| الجهد المدخل عالي المستوى | فيروس نقص المناعة | - | - | 0.8 VCI | - | - | V |
| الجهد المدخل منخفض المستوى | VIL | - | - | - | - | 0.2 VCI | V |
| الجهد الخارجي عالي المستوى | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| الجهد الخارجي منخفض المستوى | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| الطاقة النموذجية | PTYP | VCI = 3.0V | - | - | 9 | - | mW |
| وضع النوم العميق | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| تيار تشغيل نموذجي | Iopr_VCI | VCI = 3.0V | - | - | 3.0 | - | mA |
| وقت تحديث الصورة | - | 25 oC | - | - | 3 | - | ثاني |
|
حاله وضع النوم |
Islp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل الاحتفاظ ببيانات رام |
- |
- |
20 |
يو إيه |
|
|
حالي وضع النوم العميق |
Idslp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل بيانات الـ رام غير محتفظة |
- |
- |
1 |
5 |
يو إيه |
المواصفات البصرية
| الرمز | المعلم | الشروط | دقيقة | -أجل. | ماكس | الوحدات |
| R | الانعكاس الأبيض | الأبيض | 30 | 35 | - | % |
| CR | نسبة التباين | في الداخل | 8:1 | - | ||
| GN | المستوى الرمادي | - | DS+(WS-DS) *n(m-1) | |||
| T تحديث | وقت تحديث الصورة | عند 25 درجة مئوية | 3 | - | ثاني | |
| الحياة | فوق | مليون مرة أو خمس سنوات |
المنتج Iالعجوز
