تفاصيل المنتج:
|
| تكنولوجيا: | enk e ink e electrophoretic (ثنائي المستقر) | حجم الشاشة: | 2.13 بوصة (54.1 ملم قطري) |
|---|---|---|---|
| مميزات خاصة:: | مصباح الأمامي المتكامل | دقة: | 122 (H) × 250 (V) بكسل | 130 نقطة في البوصة |
| واجهة: | SPI القابلة للتكوين (3-W/4-W عبر دبوس BS1) | تحديث الوقت: | تحديث كامل: 1.8 ثانية ؛ التحديث الجزئي: 0.3 ثانية |
| منطقة نشطة: | 23.7 × 48.55 （mm） | لون: | أحادي اللون (أسود/أبيض) |
| مزود الطاقة: | 10.5 ميجاوات (طبقة.) | زاوية مشاهدة: | 180 درجة (واسعة للغاية) |
| بصري: | الانعكاس: 35 ٪ (TYP.) | درجة حرارة التشغيل: | 0 درجة مئوية إلى + 50 درجة مئوية |
| درجة حرارة التخزين.: | -25 درجة مئوية إلى +60 درجة مئوية | امتثال: | متوافق مع REACH & RoHS وخالي من الهالوجين |
| التخصيص:: | CTP اختياري عبر I²C ، دعم التصفيح OCA | مصداقية: | تم التحقق من صحة لمدة 240 ساعة عند 90 ٪ RH ، ± 8kV ESD ، التعرض للأشعة فوق البنفسجية |
| إبراز: | 2.13 بوصة وحدة عرض حبر E,شاشة ورقية إلكترونية ذات طاقة منخفضة للغاية,وحدات الورق الإلكتروني SPI الصناعية,ultra-low power e-paper display,industrial-grade SPI e-paper module |
||

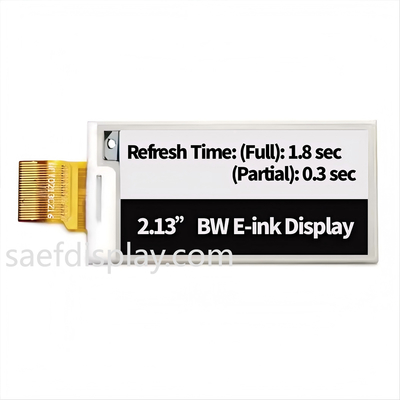

شاشة حبر إلكتروني بدرجة صناعية للبيئات القاسية

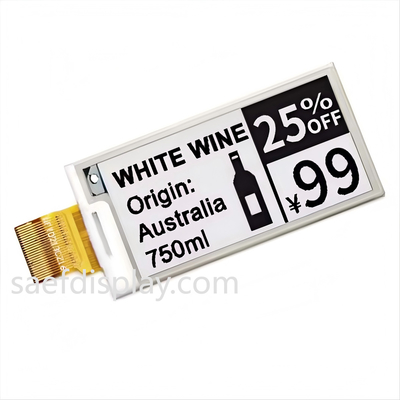

SFE213RJBW-7307A عبارة عن شاشة ترحيل كهربائي أحادية اللون (EPD) مقاس 2.13 بوصة مصممة للتطبيقات الصناعية المتطلبة، بما في ذلك ملصقات الرفوف الإلكترونية (ESL) والأجهزة الطبية المحمولة وأنظمة حافة إنترنت الأشياء. مع تيار سبات عميق منخفض للغاية (<1μA) وواجهات SPI قابلة للتكوين (4 أسلاك أو 3 أسلاك)، تتيح هذه الوحدة سنوات من عمر البطارية مع تقليل عبء موارد MCU.
هندسة دقيقة للتكامل في المصنع
الموثوقية: تم التحقق من صحتها بموجب معايير IEC 60068-2 للصدمات الحرارية (-25 درجة مئوية ↔ +70 درجة مئوية)، والرطوبة (90% رطوبة نسبية)، والاهتزاز.
استقرار سلسلة التوريد: يتم التصنيع في منشآت معتمدة من ISO 9001/14001 في شنتشن، الصين، مع تتبع مصادر المكونات (ملفات Taiyo Yuden، وثنائيات OnSemi).
دعم التصميم: يتضمن دوائر مرجعية (الصفحة 19)، وأشكال موجات LUT، ومخططات توقيت التيار المتردد (الصفحة 13) للتكامل السريع للوحة PCB.
التمييز الفني مقابل الشاشات العامة
تحديث جزئي (0.3 ثانية): أسرع 6 مرات من التحديث الكامل (1.8 ثانية) لتحديثات أسعار ESL الديناميكية.
إدارة الطاقة على الرقاقة: معززات/منظمات متكاملة لـ VCOM و VGH و VGL – لا يلزم وجود PMIC خارجي.
محصنة ضد ESD: متوافقة مع IEC61000-4-2 (4kV تلامس/8kV هواء) لمتانة التعامل في المصنع.
مثالية لفرق الهندسة الأمريكية/الألمانية
أنظمة ESL الآلية: دعم سلسلة SPI للانتشار على نطاق واسع.
أدوات طبية/لوجستية: نطاق درجة حرارة واسع (-25 درجة مئوية إلى +60 درجة مئوية للتخزين) للامتثال لسلسلة التبريد.
التركيز على طول العمر: 50000+ دورة تحديث مع الاحتفاظ بالصورة ثنائية الاستقرار ذات الطاقة الصفرية.
الطلب والامتثال
الحد الأدنى لكمية الطلب: 1000 وحدة (أحجام مخصصة متاحة).
المهلة الزمنية: 4–6 أسابيع (الشحن الجوي إلى الاتحاد الأوروبي/الولايات المتحدة).
التوثيق: تقارير اختبار REACH/RoHS كاملة، وتغليف متوافق مع IPC (480 قطعة/صندوق).
▶ تنزيل ورقة البيانات في هذه الصفحة.
▶ طلب عينات CTP: حلول لمس مخصصة مع مهلة 20 يومًا.
المواصفات الميكانيكية
| المعلمة | المواصفات | الوحدة | ملاحظة |
| حجم الشاشة | 2.13 | بوصة | |
| دقة العرض | 122(H)×250(V) | بكسل | نقطة في البوصة:130 |
| المنطقة النشطة | 23.7×48.55 | مم | |
| درجة البكسل | 0. 1943×0.1942 | مم | |
| تكوين البكسل | مستطيل | ||
| البعد الخارجي | 29.2(H)×59.2 (V) ×0.9(D) | مم | |
| الوزن | TBD | جم |
الحد الأقصى المطلق للتقييمات
| المعلمة | الرمز | التقييم | الوحدة |
| جهد إمداد المنطق | VCI | -0.3 إلى +6.0 | فولت |
| جهد الإدخال المنطقي | VIN | -0.3 إلى VCI +0.3 | فولت |
| جهد الخرج المنطقي | VOUT | -0.3 إلى VCI +0.3 | فولت |
| نطاق درجة حرارة التشغيل | TOPR | 0 إلى +50 | درجة مئوية |
| نطاق درجة حرارة التخزين | TSTG | -25 إلى+60 | درجة مئوية |
| درجة حرارة التخزين المثلى | TSTGo | 23±2 | درجة مئوية |
| الرطوبة المثلى للتخزين | HSTGo | 55±10 | رطوبة نسبية |
خصائص لوحة التيار المستمر
|
المعلمة |
الرمز | الحالة | دقيقة. |
نموذجي. |
الحد الأقصى. |
الوحدة | |
| أرضية واحدة | GND |
- |
- |
0 |
- |
فولت | |
| جهد إمداد الإدخال/الإخراج | VDDIO |
- |
2.3 | 3.3 | 3.6 | فولت | |
| جهد إمداد رقمي/تناظري |
VDD |
- |
2.3 | 3.3 | 3.6 |
فولت |
|
|
جهد الإدخال عالي المستوى |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
فولت |
|
| جهد الإدخال منخفض المستوى | Vil |
- |
0 |
- |
0.3VDDIO |
فولت |
|
| جهد الخرج عالي المستوى | Voh | IOH = 400uA | VDDIO-0.4 |
- |
- |
فولت |
|
| جهد الخرج منخفض المستوى | Vol | IOL = -400uA | 0 |
- |
0.4 |
فولت |
|
| طاقة برنامج OTP | VPP |
- |
7.5 | 7.75 | 8.0 | فولت | |
| جهد خرج VCOM | VCOM | -4.0 |
- |
-0.1 | فولت | ||
| جهد البوابة الموجب | VGH | + 17 |
- |
+20 | فولت | ||
| جهد البوابة السالب | VGL | -20 |
- |
-17 | فولت | ||
| جهد المصدر الموجب | VDH | +2.4 | +15 | + 15 | فولت | ||
| جهد المصدر الموجب | VSHR | +2.4 | +5 | + 15 | فولت | ||
| جهد خرج المصدر السالب |
VDL |
-15 |
-15 |
-2.4 |
فولت |
||
المواصفات البصرية
| الرمز |
المعلمة |
الشروط | القيم | الوحدات | ||
| دقيقة. | نموذجي. | الحد الأقصى | ||||
| R | انعكاسية بيضاء | أبيض | 30 | 35 | - | % |
| CR | نسبة التباين | - | 8 | 15 | - | |
| T update_ RS | وقت التحديث | 25 درجة مئوية | - | 0.3-1.8 | - | ثانية |
تخصيص دبوس الإدخال/الإخراج
| رقم | الاسم | I/O | الوصف |
| 1 | NC | لا تتصل بدبابيس NC الأخرى | |
| 2 | GDR | O | التحكم في محرك بوابة MOSFET من النوع N |
| 3 | RESE | P | إدخال استشعار التيار لحلقة التحكم |
| 4 | NC | لا تتصل بدبابيس NC الأخرى | |
| 5 | VDHR | P | جهد المصدر الموجب |
| 6 | TSCL | O | واجهة I 2 C إلى دبوس ساعة مستشعر درجة الحرارة الرقمي |
| 7 | TSDA | I/O | واجهة I2C إلى دبوس بيانات مستشعر درجة الحرارة الرقمي |
| 8 | BS | I | دبوس تحديد واجهة الناقل |
| 9 | BUSY_N | O | دبوس إخراج حالة مشغول |
| 10 | RST_N | I | إدخال إشارة إعادة الضبط. نشط منخفض. |
| 11 | DC | I | دبوس التحكم في البيانات/الأوامر |
| 12 | CSB | I | دبوس تحديد الشريحة |
| 13 | SCL | I | دبوس الساعة التسلسلية (SPI) |
| 14 | SDA | I/O | دبوس البيانات التسلسلية (SPI) |
| 15 | VDDIO | P | إمداد جهد الإدخال/الإخراج |
| 16 | VDD | P | طاقة رقمية/تناظرية |
| 17 | GND | P | أرضية رقمية |
| 18 | VDDD | P | إدخال وإخراج جهد 1.8 فولت |
| 19 | VPP | P | مزود الطاقة لبرمجة OTP |
| 20 | VDH | P | جهد المصدر الموجب |
| 21 | VGH | P | جهد البوابة الموجب |
| 22 | VDL | P | جهد المصدر السالب |
| 23 | VGL | P | جهد البوابة السالب |
| 24 | VCOM | O | جهد قيادة VCOM |
